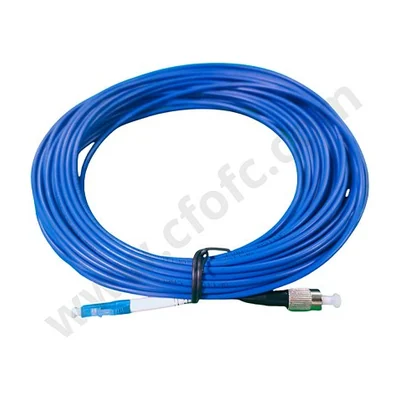

Патч-корд оптический бронированный CFOFC LC/UPC, FC/UPC
Одномодовый шнур с внутренней бронирующей трубкой для трасс, где кабель может быть придавлен, натянут или повреждён грызунами.
- Артикул
- Armored LC-FC Simplex Singlemode Patchcord
- Производитель
- CFOFC, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип разъёма
- LC/UPC — FC/UPC
- Тип волокна
- OS2, одномодовое, 9/125 мкм
- Число волокон
- 1
- Конструкция
- бронированное исполнение (тип брони на странице производителя не детализирован)». Детали брони запросить отдельно или взять из спецификации на конкретный артикул
- Вносимые потери
- не более 0,25 дБ (типовое 0,15 дБ)
- Обратное отражение
- не менее 50 дБ
- Диаметр оболочки
- 0,9 / 2,0 / 3,0 мм
- Материал оболочки
- OFNP (таблица), опционально OFNR и CPR B1ca/B2ca/Cca/Dca/Eca; LSZH — уточнить при заказе»
- Минимальный радиус изгиба
- 7,5 мм по волокну; 20/10D по кабелю
- Ресурс соединений
- 500 циклов
- Прочность на разрыв
- 80 Н длительно / 240 Н кратковременно
- Рабочая температура
- −10…+70 °C
- Температура хранения
- −40…+85 °C
- Стандарты
- RoHS2
Описание
Внутри патч-корда проходит гибкая стальная бронирующая трубка, поверх — арамидное упрочнение и огнестойкая оболочка. По сравнению с обычным шнуром это даёт заметно более высокую стойкость к раздавливанию и растяжению и защиту от погрызов, при этом кабель остаётся гибким и укладывается в лоток.
Разъёмы LC и FC с полировкой UPC, волокно OS2 9/125 мкм. Вносимые потери не более 0,25 дБ при типовых 0,15 дБ, обратное отражение не менее 50 дБ. Ресурс соединений 500 циклов, прочность на разрыв 80 Н длительно и 240 Н кратковременно. Минимальный радиус изгиба волокна 7,5 мм, кабеля — 20 диаметров динамически и 10 статически.
Применяется на технических этажах, в подвалах, кабельных каналах и на объектах с открытой прокладкой, а также в измерительных стендах, где шнур часто перекладывают. Ограничение — металлическая броня требует заземления по правилам объекта и увеличивает минимальный радиус укладки относительно обычного шнура.
Характеристики приведены по данным производителя: страница модели ↗
