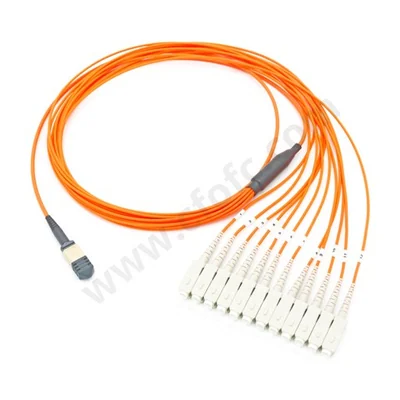

Сборка разветвительная CFOFC MPO/MTP, SC/UPC
Разветвительная сборка с MPO на 12 разъёмов SC для подключения многоволоконной магистрали к панелям и оборудованию с портами SC.
- Артикул
- 12F MPO/MTP to SC/UPC Fanout OM2
- Производитель
- CFOFC, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип разъёма
- MPO/MTP женский без штифтов — SC/UPC
- Тип волокна
- OM2, многомодовое (доступны SM, OM1, OM3, OM4)
- Число волокон
- 8…48 (исполнение 12)
- Полярность
- Type A / B / C
- Вносимые потери
- не более 0,35 дБ (типовое 0,15 дБ)
- Обратное отражение
- не менее 20 дБ
- Затухание на 850 нм
- не более 2,3 дБ/км
- Диаметр оболочки
- 3,0…17,3 мм
- Материал оболочки
- OFNP, OFNR; исполнения CPR B1ca/B2ca/Cca/Dca/Eca»
- Цвет оболочки
- оранжевый
- Минимальный радиус изгиба
- 7,5 мм по волокну; 20/10D по кабелю
- Ресурс соединений
- 500 циклов
- Прочность на разрыв
- 80 Н длительно / 240 Н кратковременно
- Рабочая температура
- −10…+70 °C
- Температура хранения
- −40…+85 °C
Описание
Сборка разводит многоволоконный разъём MPO/MTP на одиночные разъёмы SC с полировкой UPC. Заводская оконцовка заменяет полевую разделку: линию достаточно проложить и подключить, что сокращает время развёртывания и исключает разброс качества сварок на объекте.
Вносимые потери не более 0,35 дБ при типовом значении 0,15 дБ, обратное отражение не менее 20 дБ. Затухание не более 2,3 дБ/км на 850 нм и 0,6 дБ/км на 1300 нм. Ресурс соединений 500 циклов, прочность на разрыв 80 Н длительно и 240 Н кратковременно, минимальный радиус изгиба волокна 7,5 мм, кабеля — 20/10 диаметров. Полярность Type A, B или C.
Число волокон от 8 до 48, доступны варианты волокна SM, OM1, OM2, OM3, OM4, оболочки PVC/LSZH/TPU/PE/HDPE и пожарные классификации OFNR, OFNP, CPR. Применяется для стыковки серверов, коммутаторов, ODF-панелей и модулей SFP, в том числе в схемах разбиения 40G QSFP+ PLR4 на 10G SFP+ LR.
Характеристики приведены по данным производителя: страница модели ↗
