Термопрокладки, термопасты и термоинтерфейсы

Материалы, которые отводят тепло от горячих компонентов к радиатору или корпусу: от видеопередатчиков, регуляторов, бортовых компьютеров и модулей питания. Весь раздел — Fehonda: термопрокладки на силиконовой основе на 1,5–16 Вт/(м·К) толщиной от 0,5 до 6 мм, термопасты от 1,0 до 14,8 Вт/(м·К), двухкомпонентные термогели, жидкие термопрокладки LTP на 16 и 18 Вт/(м·К) и прокладка с фазовым переходом PCM8990.

Отдельная группа — электроизоляционные теплопроводящие материалы: изоляторы FDI на стекловолокне и полиимидной плёнке толщиной 0,15–0,45 мм, теплопроводящие ленты, силиконовые герметики, клеи и заливочные компаунды. Они не только проводят тепло, но и держат пробивное напряжение, поэтому их ставят между силовыми транзисторами и металлическим корпусом. Многие материалы соответствуют классу огнестойкости UL 94 V-0.

Термоинтерфейс подбирают по зазору между компонентом и радиатором. Пасту и фазовый переход используют, когда поверхности прилегают плотно и зазор минимален; прокладку — когда зазор от долей миллиметра до нескольких миллиметров или компоненты разной высоты; жидкую прокладку и термогель — когда нужно заполнить сложный рельеф без давления на плату. Теплопроводность указана по ASTM D5470, толщина — по ASTM D374.

Как выбрать

Сверяют по: теплопроводность, толщина, основа, пробивное напряжение, рабочая температура

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельТеплопроводностьОсноваПробивное напряжениеРабочая температура
Fehonda 1.0W Thermal Conductive Silicone RubberFehonda 1,0 Вт/(м·К), ASTM D5470силиконболее 10 кВ/мм, ASTM D149−60…+200 °C
Fehonda 2.0W Thermal Conductive Silicone RubberFehonda 2,0 Вт/(м·К), ASTM D5470силиконболее 10 кВ/мм, ASTM D149−60…+200 °C
Fehonda 3.8W Thermal GelFehonda 3,8 Вт/(м·К), ASTM D5470—не менее 6 кВ/мм, ASTM D149−40…+160 °C
Fehonda 6.0W Thermal GreaseFehonda 6,0 Вт/(м·К), ASTM D5470—не менее 6 кВ/мм, ASTM D149−40…+150 °C
Fehonda 8.0W Thermal GelFehonda 8,0 Вт/(м·К), ASTM D5470—не менее 6 кВ/мм, ASTM D149−40…+160 °C
Fehonda 8517Fehonda —силиконболее 10 кВ/мм, ASTM D149−60…+200 °C
Fehonda Bonding SiliconeFehonda —силикон——

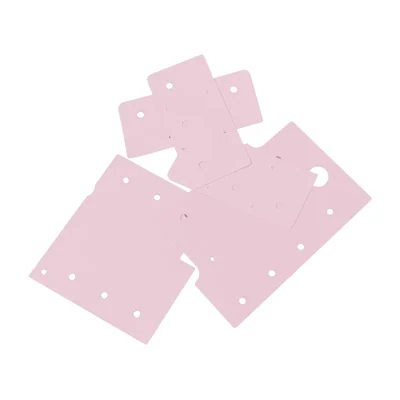

Fehonda FDI-1023Fehonda 0,8 Вт/(м·К), ASTM D5470стекловолокнане менее 3 кВ/мм, ASTM D149−40…+200 °C

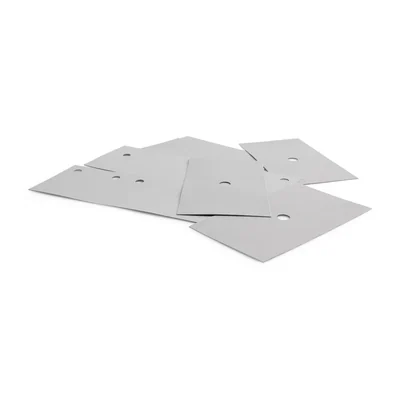

Fehonda FDI-1030Fehonda 1,0 Вт/(м·К), ASTM D5470стекловолокнане менее 3 кВ/мм, ASTM D149−40…+200 °C

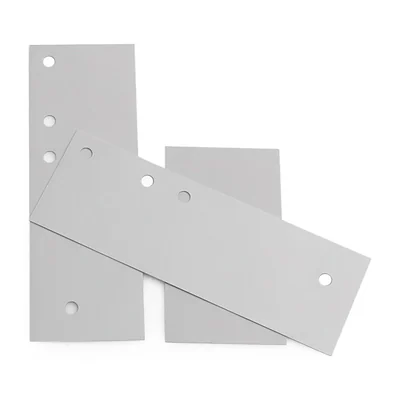

Fehonda FDI-1045Fehonda 0,8 Вт/(м·К), ASTM D5470стекловолокнане менее 3 кВ/мм, ASTM D149−40…+200 °C

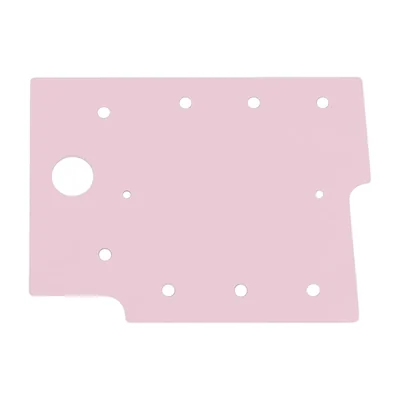

Fehonda FDI-900SFehonda 1,6 Вт/(м·К), ASTM D5470стекловолокнане менее 6 кВ/мм, ASTM D149−60…+180 °C

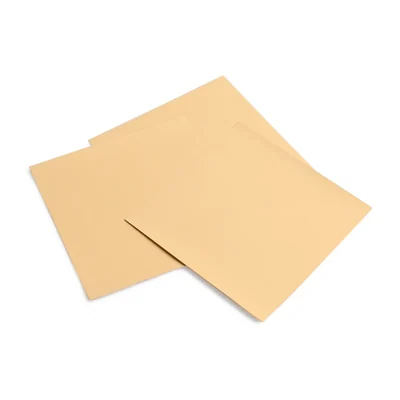

Fehonda FDI-TSP10Fehonda 1,3 Вт/(м·К), ASTM D5470полиимидной плёнкине менее 6 кВ/мм, ASTM D149−50…+180 °C

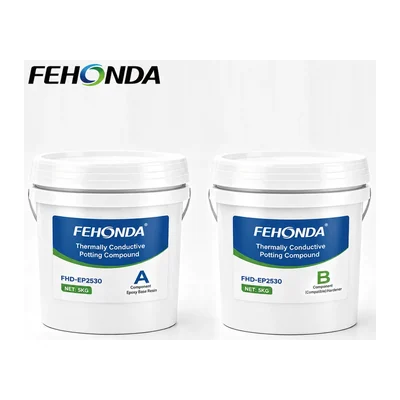

Fehonda FHD-EP2530Fehonda 3,0 Вт/(м·К)эпоксид18,26 кВ/мм, ASTM D149−40…+180 °C

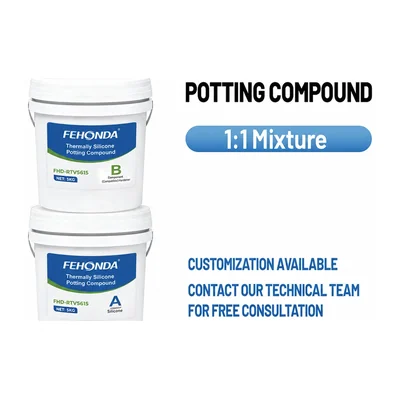

Fehonda FHD-RTV5615Fehonda 1,5 Вт/(м·К)силикон12,62 кВ/мм, ASTM D149−40…+180 °C

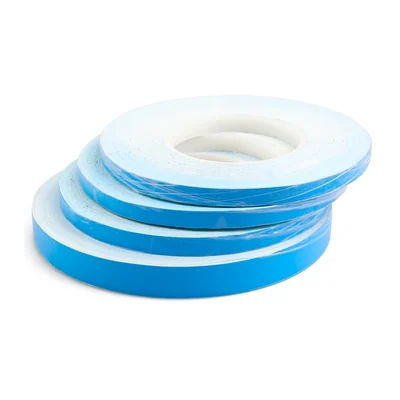

Fehonda FHD8042Fehonda 0,42 Вт/(м·К), ASTM D5470полиимидная плёнка, акриловый клей6,5 кВ (перем. ток), ASTM D149−40…+130 °C

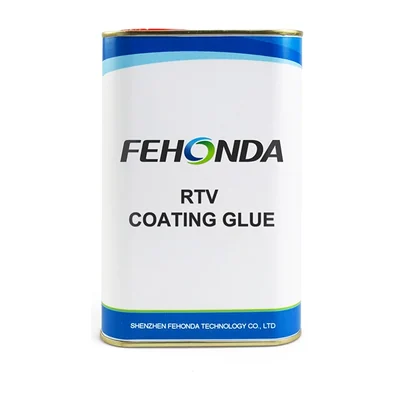

Fehonda FHD8505-1 Coating GlueFehonda —силикон—−60…+200 °C

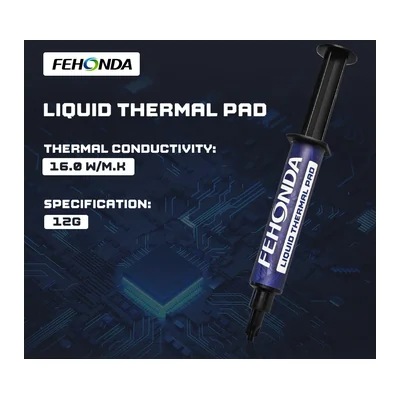

Fehonda LTP65Fehonda 16 Вт/(м·К)—более 9 кВ/мм, ASTM D149−40…+180 °C

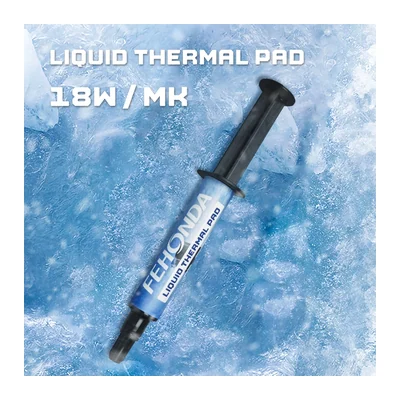

Fehonda LTP81Fehonda 18 Вт/(м·К)—более 9 кВ/мм, ASTM D149−40…+180 °C

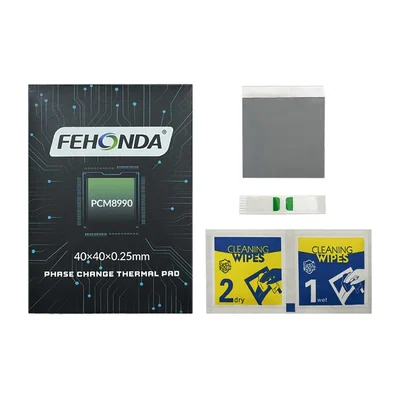

Fehonda PCM8990Fehonda 8,5 Вт/(м·К), ASTM D5470—более 6 кВ/мм, ASTM D149−55…+180 °C

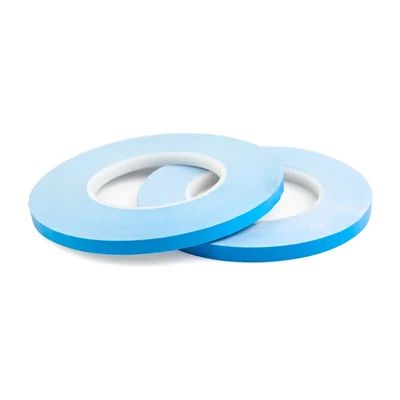

Fehonda TA 1200Fehonda 1,2 Вт/(м·К), ASTM D5470теплопроводящая полиимидная плёнка, акриловый клей6,5 кВ (перем. ток), ASTM D149−40…+130 °C

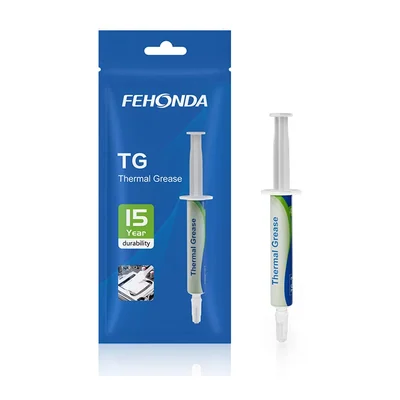

Fehonda TG-8Fehonda 8,5 Вт/(м·К), ASTM D5470силиконне менее 6 кВ/мм, ASTM D149−40…+150 °C

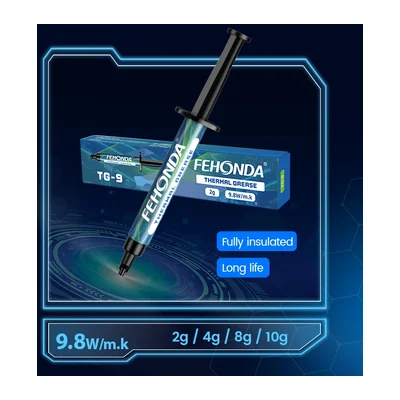

Fehonda TG-9Fehonda 9,8 Вт/(м·К), ASTM D5470силиконне менее 6 кВ/мм, ASTM D149−40…+180 °C

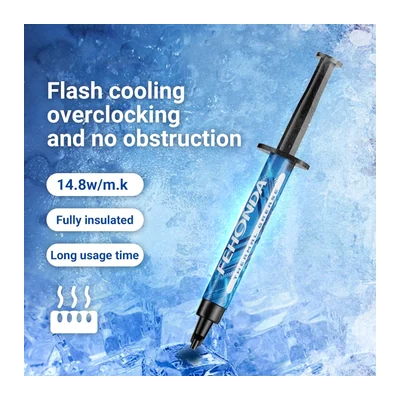

Fehonda TR50LFehonda 14,8 Вт/(м·К), ASTM D5470силиконне менее 6 кВ/мм, ASTM D149−40…+150 °C

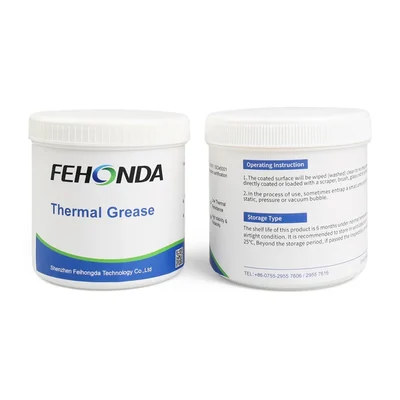

Fehonda Thermal Grease 1.0WFehonda 1,0 Вт/(м·К), ASTM D5470—не менее 6 кВ/мм, ASTM D149−40…+150 °C
Страница 1 из 2

Производители в разделе

FehondaКитай

Вопросы по разделу

Что выбрать: термопрокладку или термопасту?
Пасту — когда компонент и радиатор прилегают вплотную: тонкий слой даёт минимальное тепловое сопротивление. Прокладку — когда есть зазор или детали разной высоты: она заполняет промежуток и не требует точной подгонки. При выборе прокладки толщину берут чуть больше зазора, чтобы её поджало.
Что означает теплопроводность в Вт/(м·К)?
Какой тепловой поток проходит через материал толщиной 1 метр при разнице температур 1 кельвин на квадратный метр площади. Чем значение больше, тем лучше материал проводит тепло, но итоговое сопротивление зависит и от толщины слоя: тонкий слой пасты может оказаться эффективнее толстой прокладки с высокой теплопроводностью.
Зачем электроизоляционный термоинтерфейс?
Если корпус транзистора или микросхемы находится под напряжением, его нельзя соединять с металлическим радиатором напрямую. Изолятор на стекловолокне или полиимиде проводит тепло и при этом держит пробивное напряжение, которое указано в его характеристиках.
Производители каких марок собраны в разделе «Термопрокладки, термопасты и термоинтерфейсы»?
Fehonda. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Термопрокладки, термопасты и термоинтерфейсы»?
Чаще всего в карточках этого раздела заполнены: рабочая температура, пробивное напряжение, теплопроводность, плотность, объёмное сопротивление, твёрдость, огнестойкость, цвет. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
