Штыревые разъёмы JST и шлейфы: шаг, ток и вибрация

Шаг определяет всё остальное

Шаг 2,54 мм — классическая гребёнка. Просто, дёшево, паяется вручную, но крупно и без фиксации.

Шаг 2,0 и 1,25 мм (JST PH и GH) — стандарт для бортовой электроники: компактно и с ключом от переворота. Но держатся они по-разному: GH фиксируется защёлкой, а PH и XH — только трением, и на вибрации их дополнительно закрепляют.

Шаг 1,0 мм и меньше — для плотного монтажа. Обжим таких контактов вручную почти невозможен, нужен инструмент и опыт.

Вибрация выбивает всё, что не зафиксировано

Гребёнка без фиксатора на дроне — это отказ, отложенный на несколько полётов. Контакт сначала начинает пропадать эпизодически, потом окончательно.

Минимальная мера — фиксатор в самом разъёме. Дополнительная — механическая фиксация провода рядом с разъёмом, чтобы вибрация не передавалась на контакт.

Клей на разъём — плохая практика: он не даёт разобрать узел и не устраняет причину, а лишь маскирует её до момента, когда провод переломится у корня.

Обжим против пайки

Обжатый контакт держит провод механически по изоляции и электрически по жиле. Правильный обжим прочнее пайки и переносит вибрацию лучше.

Пайка в обжимной контакт — распространённая ошибка: припой поднимается по жиле, делает её жёсткой, и провод ломается на границе пропитанного участка.

Если обжимного инструмента нет, надёжнее взять готовый шлейф нужной длины, чем обжимать пассатижами.

Ключи и маркировка

Разъём, который можно вставить наоборот, рано или поздно вставят наоборот. Ключ в корпусе — обязательное требование для всего, что подключается в поле.

Разные цепи с одинаковыми разъёмами — вторая типовая беда: питание 5 В и питание 12 В в одинаковых гнёздах означает сожжённый модуль.

Решение простое: разные типы разъёмов для разных напряжений либо цветовая маркировка и подпись прямо на жгуте.

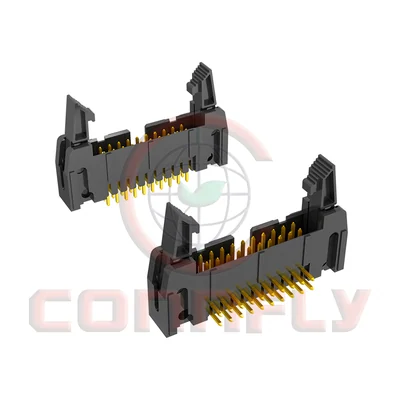

В каталоге разъёмы этих типов есть у Connfly: типа XH с шагом 2,5 мм, PH с шагом 2,0 мм, GH с шагом 1,25 мм, а также гребёнки 2,54 и 2,0 мм и разъёмы FPC/FFC 0,5 и 1,0 мм.
