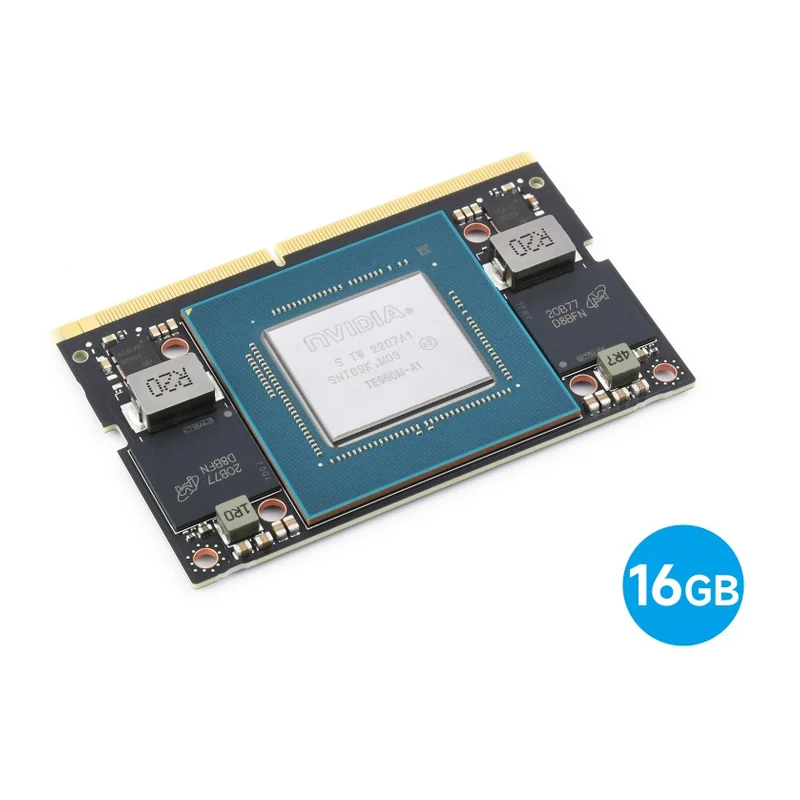

Вычислительный модуль NVIDIA Jetson Orin NX 16 ГБ, 100 TOPS
Waveshare · Китай под заказ
Jetson Orin NX 16GB (Waveshare SKU 24056)

Вычислительный модуль NVIDIA Jetson Orin NX 16 ГБ, 100 TOPS

Оригинальное название: Jetson Orin NX 16GB (Waveshare SKU 24056)

Вычислительный модуль NVIDIA Jetson Orin NX 16 ГБ формата SO-DIMM 69,6 × 45 мм: 8 ядер Cortex-A78AE до 2 ГГц, GPU Ampere на 1024 ядра, 100 TOPS, 16 ГБ LPDDR5, кодирование 4K60 H.265.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Jetson Orin NX 16GB (Waveshare SKU 24056)
Производитель
Waveshare, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Одноплатные компьютеры и бортовые вычислители»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Процессор
8 ядер Arm Cortex-A78AE v 8.2 64-бит, до 2 ГГц, 2 МБ L2 + 4 МБ L3
GPU
1024 ядра NVIDIA Ampere, 32 тензорных ядра, до 1173 МГц
Производительность ИИ
100 TOPS; до 157 TOPS после программного обновления до SUPER
Аппаратные ускорители
2× NVDLA v2 (до 1230 МГц), 1× PVA v2
Память и накопитель
16 ГБ LPDDR5, шина 128 бит, 102,4 ГБ / с; встроенного накопителя нет, работает с внешним NVMe
Камерные входы
до 4 камер (8 через виртуальные каналы), 8 линий MIPI CSI-2, D-PHY 2,1 до 20 Гбит / с
Интерфейс
PCIe Gen4 1×4 + 3×1 (Root Port и Endpoint), 3× USB 3.2 (10 Гбит / с), 3× USB 2.0, 1× GbE, 3× UART, 2× SPI, 4× I2C, 2× I2S, 1× CAN, DMIC и DSPK, PWM, GPIO
Видео
кодирование 1×4K60 (H.265), 3×4K30, 6×1080p60, 12×1080p30; декодирование 1×8K30 (H.265), 2×4K60, 4×4K30, 9×1080p60, 18×1080p30
Питание и габариты
режимы 10 / 15 / 25 / 40 Вт; 69,6×45 мм, разъём 260 контактов SO-DIMM; видеовыход 1×8K30 DP 1.4a (+MST) / eDP 1.4a / HDMI 2.1
Графический процессор
1024 ядер, NVIDIA Ampere архитектура с 32 тензорных ядра
Накопитель
поддерживает внешний NVMe
Аппаратное кодирование видео
1×4K60 (H.265) | 3×4K30 (H.265) 6×1080p60 (H.265) | 12×1080p30 (H.265)
Аппаратное декодирование видео
1×8K30 (H.265) | 2×4K60 (H.265) | 4×4K30 (H.265) 9×1080p60 (H.265) | 18×1080p30 (H.265)
Дисплей
1×8K30 многорежимный DP 1.4a (+MST) / eDP 1.4a / HDMI 2.1
Габариты
69,6 мм x 45 мм 260 контактов SO-DIMM разъём

Описание

Jetson Orin NX 16 ГБ — модуль SO-DIMM 69,6 × 45 мм для случаев, когда несущая плата проектируется под конкретный планер: свои габарит, разъёмы, разводка питания и точки крепления. 8 ядер A78AE до 2 ГГц, GPU Ampere на 1024 ядра, два NVDLA v2 и PVA v2, 100 TOPS (157 после обновления до SUPER).

В отличие от Orin Nano здесь есть аппаратный кодировщик: до 4K60 H.265 или 12 потоков 1080p30 на запись, декодирование до 8K30. Для аппарата, который пишет и ретранслирует видео, это снимает нагрузку с CPU. 16 ГБ LPDDR5 на 102,4 ГБ/с; встроенного накопителя нет, NVMe разводится на своей плате.

Проектируя носитель, закладывайте PCIe Gen4 (1×4 + 3×1, Root Port и Endpoint), 8 линий MIPI CSI-2 под 4 камеры, CAN, UART/SPI/I2C и режимы питания 10/15/25/40 Вт — от выбранного режима зависят и радиатор, и сечение силовых цепей.

Характеристики приведены по данным производителя: страница модели ↗
