Несущая плата Waveshare JETSON-ORIN-IO-BASE под NVIDIA Jetson Orin Nano/NX
Waveshare · Китай под заказ
JETSON-ORIN-IO-BASE

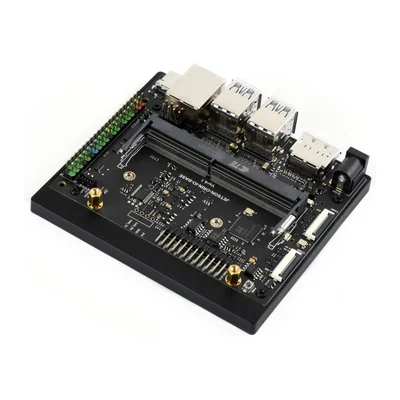

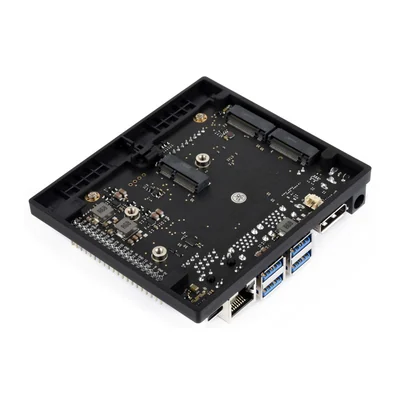

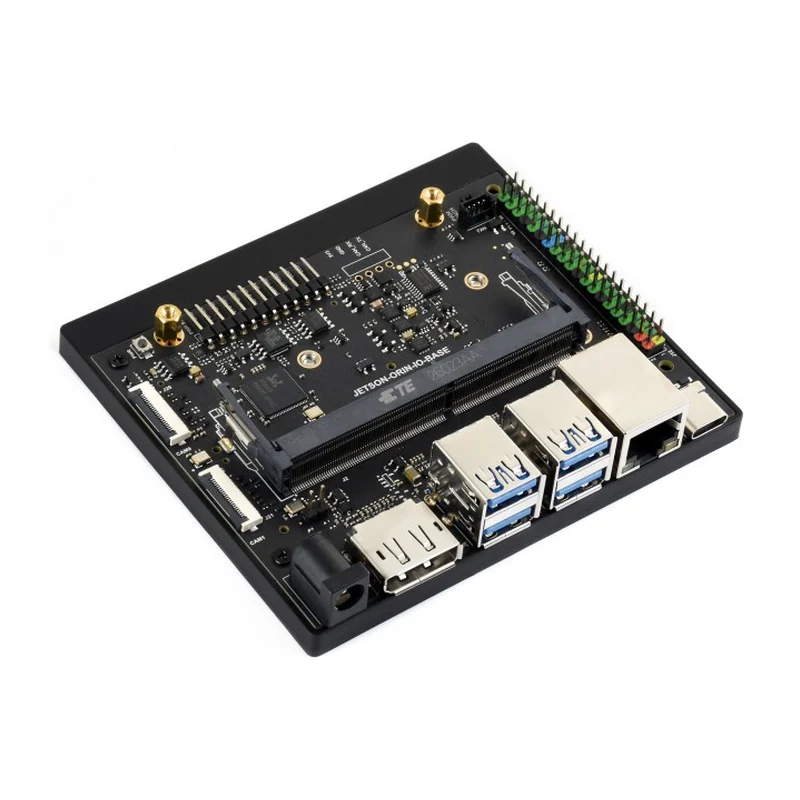

Несущая плата Waveshare JETSON-ORIN-IO-BASE под NVIDIA Jetson Orin Nano/NX

Несущая плата под Jetson Orin Nano и NX: два входа MIPI CSI, два слота M.2 под NVMe, M.2 под Wi-Fi, гигабитный Ethernet и DisplayPort, питание 9–19 В, 82 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JETSON-ORIN-IO-BASE
Производитель
Waveshare, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: процессор, память, интерфейс — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Совместимые модули
NVIDIA Jetson Orin Nano и Jetson Orin NX, разъём 260 контактов DO-DIMM
Камерные входы
два 22-контактных разъёма MIPI CSI; число линий производитель указывает по-разному: «1 × 4 линии / 2 линии + 1 × 2 линии» и «2 × MIPI CSI по 4 линии» — уточняйте при заказе
USB
4× USB 3.2 Gen2 Type-A (до 10 Гбит / с) + 1× USB Type-C для прошивки и обмена данными (в сводной таблице проходит как USB 3.0, то есть 3,2 Gen1, 5 Гбит / с)
Сеть
1× RJ45 гигабитный Ethernet; гребёнка PoE выведена, но нужен отдельный PoE-модуль (по сноске страницы — схема 802.3af, 5 В / 2,5 А)
Накопитель и радиомодуль
2× M.2 Key M под NVMe SSD, 1× M.2 Key E под Wi-Fi / BT-карту
Видеовыход
DisplayPort, до 4K
Питание
9–19 В постоянного тока, гнездо 5,5×2,5 мм
Прочая периферия
40 контактов GPIO с цветовой маркировкой (I2C, SPI, I2S, UART, GPIO), 12 контактов служебная гребёнка (питание, сброс, спасательная система, отладочный UART, автостарт), 4 контактов PWM для вентилятора, разъём батарейки RTC PH1,25 2P, кнопка питания
Габариты
103,0×90,5 мм
Масса
0,082 кг
Совместимая батарея
3–4S (расчёт по питанию 9–19 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)

Описание

Плата-носитель: вычислительный модуль Jetson Orin Nano или NX встаёт в разъём 260-pin DO-DIMM, а наружу выходят разъёмы борта — два входа MIPI CSI на 22 контакта, два слота M.2 Key M под NVMe, M.2 Key E под Wi-Fi/BT-карту, гигабитный RJ45 до автопилота или радиомодема и DisplayPort до 4K для наладки.

Питание 9–19 В в гнездо 5,5 × 2,5 мм. Выведены 40-pin GPIO с цветовой маркировкой (I2C, SPI, UART, I2S), 12-pin служебная гребёнка с recovery, сбросом и отладочным UART, PWM на вентилятор и батарейка RTC. Габарит 103 × 90,5 мм, масса 82 г.

Отдельно докупается всё, кроме платы: модуль Orin, SSD, радиокарта и PoE-модуль (по сноске производителя 802.3af, 5 В/2,5 А) — гребёнка под него выведена. По камерам у производителя расхождение: в описании «1× 4-lane/2-lane + 1× 2-lane», в разделе Onboard resource — «2× CSI 4-lane»; две камеры по четыре линии стоит подтвердить письменно.

Характеристики приведены по данным производителя: страница модели ↗
