JETSON-ORIN-IO-BASE-B

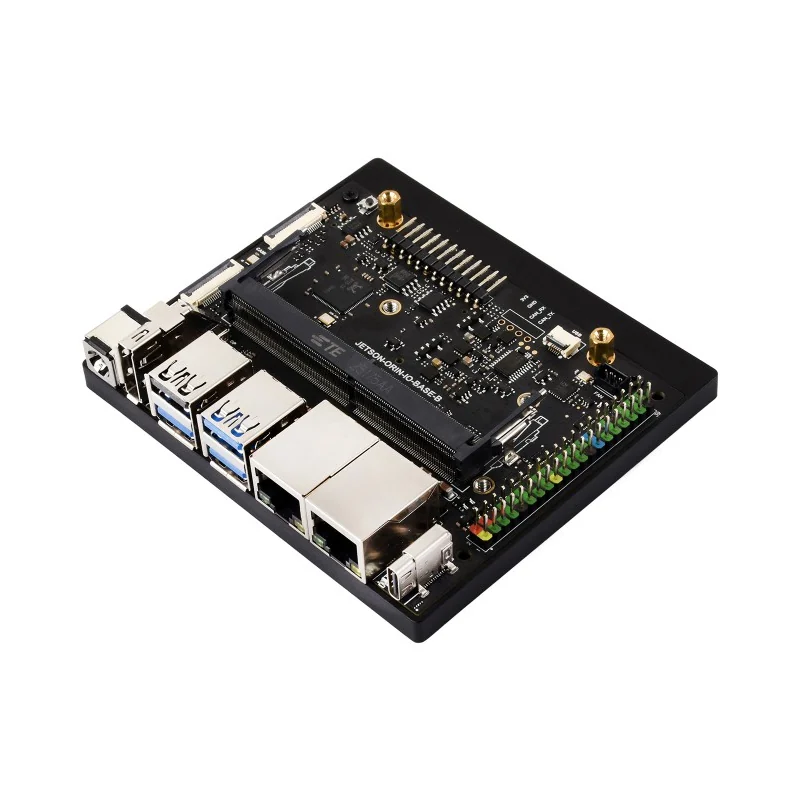

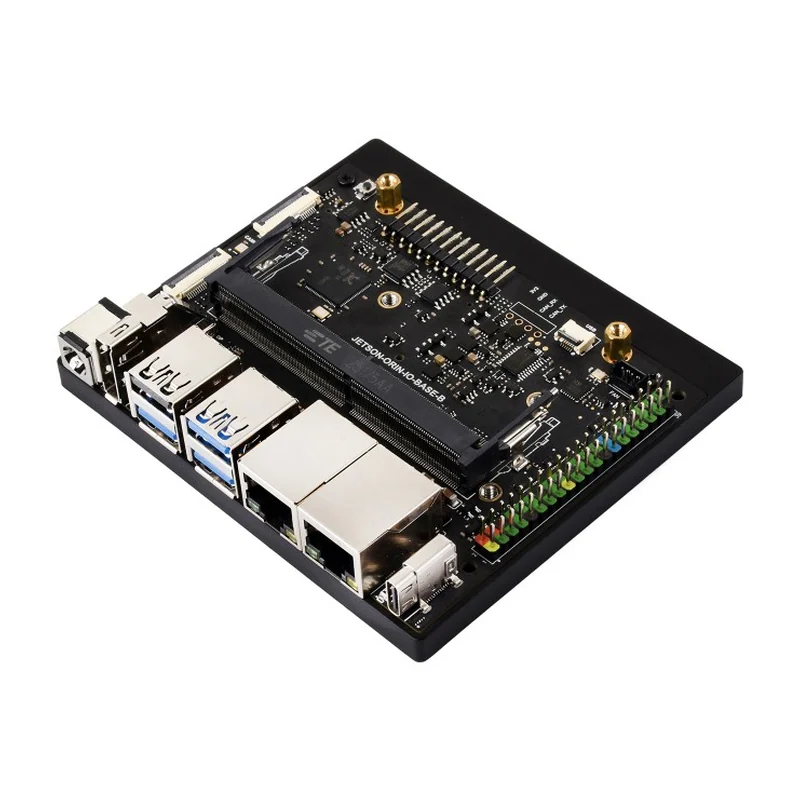

Несущая плата Waveshare JETSON-ORIN-IO-BASE-B под Jetson Orin Nano/NX
Несущая плата под Jetson Orin Nano и NX с двумя Ethernet (2,5G и 1G), двумя камерами MIPI CSI по 4 линии, 2× M.2 Key M под NVMe и DisplayPort до 4K; питание 9–19 В, 103 × 90,5 мм.
- Артикул
- JETSON-ORIN-IO-BASE-B
- Производитель
- Waveshare, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: процессор, память, интерфейс — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Совместимые модули
- NVIDIA Jetson Orin Nano и Jetson Orin NX, разъём 260 контактов DO-DIMM
- Сеть
- 1× RJ45 2,5G Ethernet + 1× RJ45 гигабитный Ethernet; гребёнка PoE выведена, нужен внешний PoE-модуль (по сноске страницы — 802.3af, 5 В / 2,5 А)
- Камерные входы
- 2×22 контактов MIPI CSI, по 4 линии каждый
- USB
- 4× Type-A (3× USB 3.2 Gen2 до 10 Гбит / с + 1× USB 2.0 480 Мбит / с), 1× Type-C (прошивка и данные, по таблице USB 3.2 Gen1), плюс 2× USB 2.0 на разъёмах FFC 0,5 мм 6 контактов
- Накопитель и радиомодуль
- 2× M.2 Key M под NVMe SSD, 1× M.2 Key E под Wi-Fi / BT-карту
- Видеовыход
- DisplayPort, до 4K
- Питание
- 9–19 В постоянного тока, гнездо 5,5×2,5 мм
- Прочая периферия
- 40 контактов GPIO с цветовой маркировкой, 12 контактов служебная гребёнка (питание, сброс, спасательная система, отладочный UART, автостарт), 4 контактов PWM для вентилятора, разъём батарейки RTC PH1,25 2P, кнопка питания
- Комплектация
- плата + пакет крепёжных винтов; модуль Orin, SSD и радиокарта не входят
- Габариты
- 103,0×90,5 мм
- Масса
- 0,093 кг
- Совместимая батарея
- 3–4S (расчёт по питанию 9–19 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
Описание
Несущая плата для модулей Jetson Orin Nano и Orin NX в габарите 103 × 90,5 мм с двумя сетевыми портами — RJ45 на 2,5 Гбит/с и RJ45 на гигабит; от версии с одним Ethernet отличается именно этим. Разнесение по физическим портам убирает общую шину: тяжёлый поток с IP-камеры или лидара идёт по 2,5G, а телеметрия и обмен с автопилотом остаются на отдельном гигабитном канале.
Камерные входы здесь описаны однозначно: 2× 22-pin MIPI CSI по четыре линии. USB смешанный — три Type-A USB 3.2 Gen2, один USB 2.0, Type-C для прошивки, плюс два USB 2.0 на шлейфах FFC 0,5 мм, удобных для внутренней разводки в корпусе. Накопитель — 2× M.2 Key M, радиокарта — M.2 Key E.
В коробке только плата и винты: модуль Orin, SSD и Wi-Fi-карта покупаются отдельно, как и PoE-модуль (802.3af, 5 В/2,5 А) под выведенную гребёнку. Питание 9–19 В, масса 93 г — на 11 г больше версии с одним Ethernet.
Характеристики приведены по данным производителя: страница модели ↗
