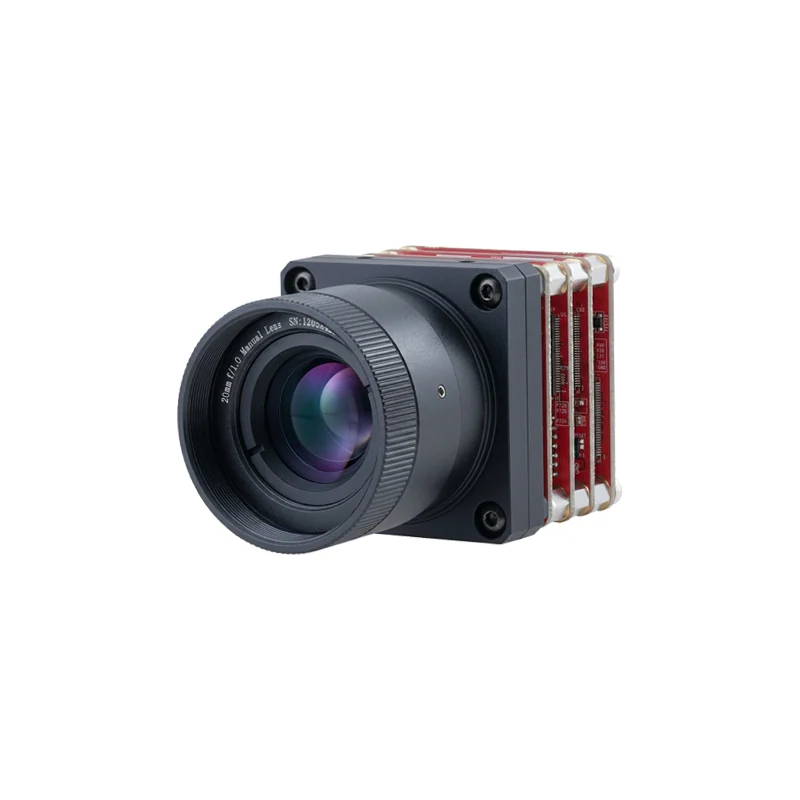

Тепловизионный модуль 640×480, 17 мкм, неохлаждаемый
Ночной/всепогодный канал EO-IR подвеса: неохлаждаемый болометр 640×480 с NETD < 50 мК, выход CVBS/BT656 для интеграции в существующий тракт.
- Артикул
- TIM-640V
- Производитель
- OEM, Азия
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: шаг пикселя, спектральный диапазон, масса, габариты — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Разрешение
- 640×480 пикс., шаг 17 мкм
- Тип детектора
- неохлаждаемый микроболометр, 8–14 мкм
- Температурная чувствительность (NETD)
- < 50 мК при f/1.0, 30 Гц, 300 К
- Частота кадров / запуск
- 30 Гц, готовность < 5 с
- Питание / рабочая температура
- 12 В DC, −30…+60 °C
Описание
Тепловизионный модуль — это камера без объектива: матрица микроболометров, схема считывания и обработка, отдающая готовый видеопоток. В EO-IR подвесе он работает ночным и всепогодным каналом, поскольку принимает собственное тепловое излучение объектов в диапазоне 8–14 мкм, а не отражённый свет.
Формат 640×480 при шаге 17 мкм даёт крупную ячейку и больше энергии на пиксель — отсюда NETD менее 50 мК при f/1.0, 30 Гц и 300 К. Кадровая частота 30 Гц, готовность к работе менее 5 с, питание 12 В, рабочий диапазон −30…+60 °C. Выход CVBS/BT656 встраивается в уже имеющийся аналоговый тракт борта.
Объектив подбирается под формат матрицы и шаг 17 мкм, иначе поле зрения и разрешающая способность разойдутся с расчётом.
