Тепловизионный модуль 384×288, 12 мкм, неохлаждаемый
Бюджетное ядро тепловизионного канала для лёгкого БПЛА или робота: аналоговый PAL/NTSC плюс цифровой USB/LVDS и управление по RS-232.
- Артикул
- TIM-384
- Производитель
- OEM, Азия
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: масса, габариты — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Разрешение
- 384×288
- Шаг пикселя
- 12 мкм
- NETD
- ≤ 50 мК при 25 °C
- Спектральный диапазон
- 8–14 мкм
- Рабочая температура
- −40…+60 °C
Описание
Ядро тепловизионного канала для лёгкого аппарата: матрица 384×288 с шагом 12 мкм, спектральный диапазон 8–14 мкм. Мелкий шаг уменьшает физический размер матрицы при том же числе пикселей, поэтому под неё нужна более компактная и короткофокусная оптика — выигрыш идёт по массе всего блока, а не только модуля.
NETD не более 50 мК при 25 °C. Кроме аналогового PAL/NTSC модуль отдаёт цифровой поток по USB или LVDS, а настройки и режимы меняются по RS-232 — с полётного контроллера или бортового компьютера. Рабочий диапазон −40…+60 °C перекрывает зимнюю эксплуатацию.
Оптика, рассчитанная на более крупный шаг пикселя, разрешения этой матрицы не раскроет — объектив подбирается именно под 12 мкм.

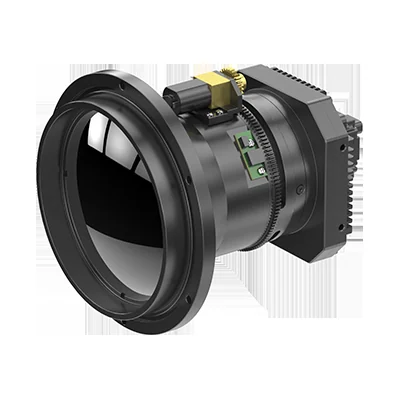

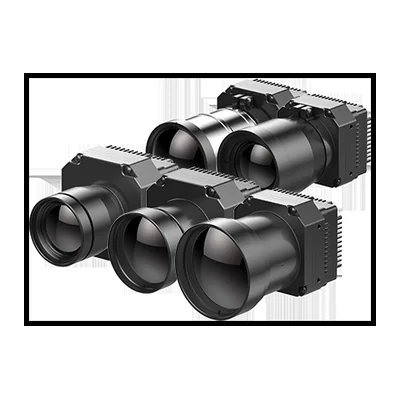

Соседние типоразмеры серии
