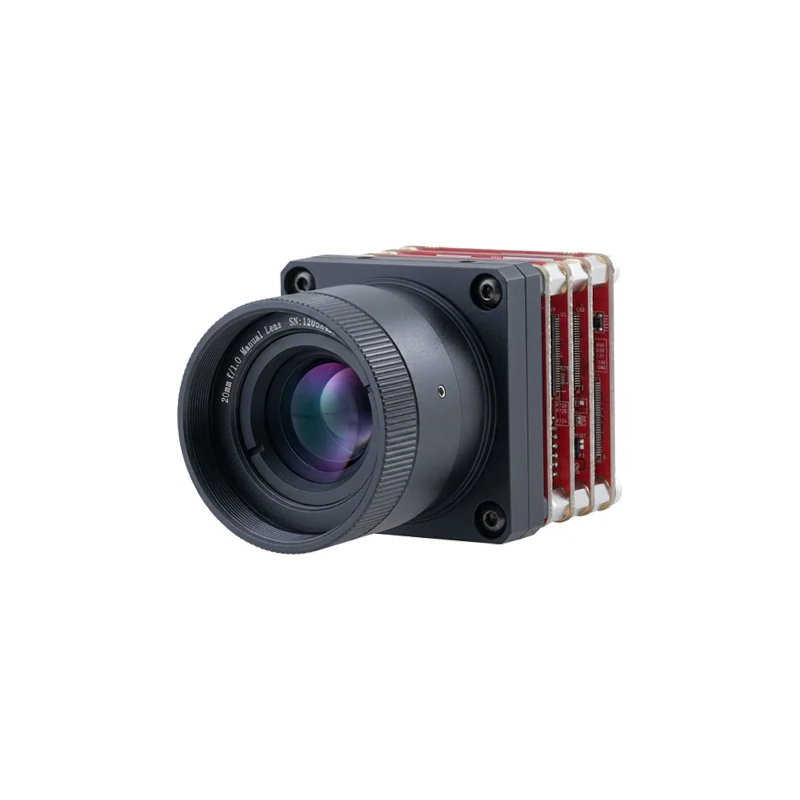

Тепловизионный модуль 384×288, 17 мкм, неохлаждаемый
Бюджетный тепловизионный канал для лёгких подвесов и ручных приборов, где 640×480 избыточен по массе и цене.
- Артикул
- TIM-384V
- Производитель
- OEM, Азия
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: шаг пикселя, спектральный диапазон, масса, габариты — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Разрешение
- 384×288 пикс., шаг 17 мкм
- Тип детектора
- неохлаждаемый микроболометр, 8–14 мкм
- Температурная чувствительность (NETD)
- < 50 мК при f/1.0, 30 Гц, 300 К
- Видеовыход
- CVBS (BNC), NTSC/PAL; палитра 10 цветов
- Питание / рабочая температура
- 12 В DC, −30…+60 °C
Описание
Младший модуль той же линейки: те же неохлаждаемые микроболометры на 8–14 мкм и тот же шаг 17 мкм, но формат 384×288. Меньше пикселей — меньше физический размер матрицы, а под неё проще и легче объектив; отсюда применение в лёгких подвесах и ручных приборах.
Чувствительность при этом не проседает: NETD менее 50 мК при f/1.0, 30 Гц и 300 К. Разница в детализации — на одной и той же оптике на цель приходится меньше пикселей, значит меньше дальность опознавания. Видео выдаётся аналоговым CVBS через BNC в NTSC или PAL, палитр десять.
Выход только аналоговый, для цифрового тракта понадобится внешний оцифровщик. Питание 12 В, рабочая температура −30…+60 °C.
