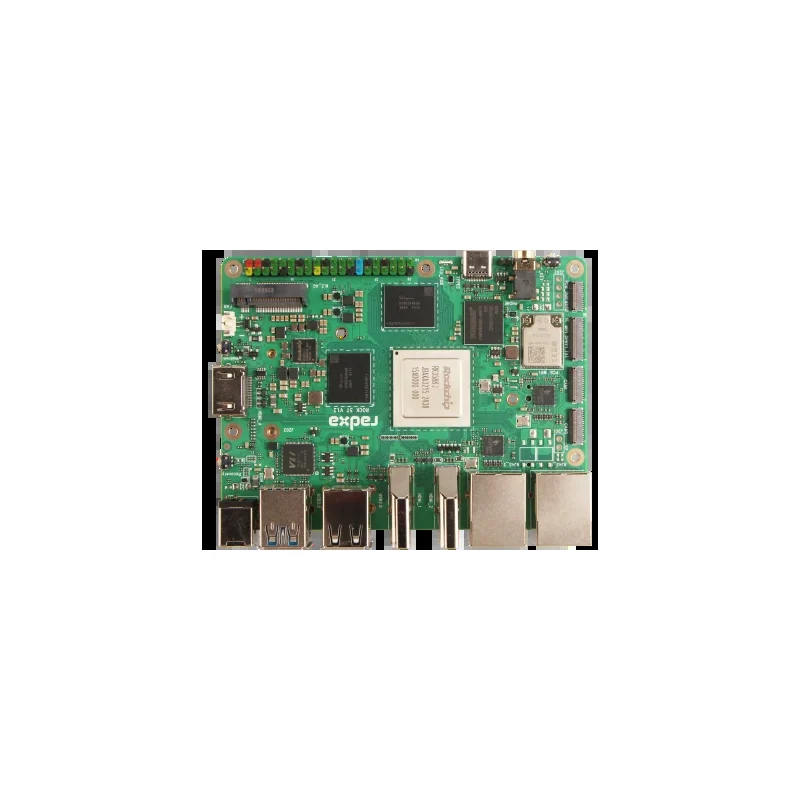

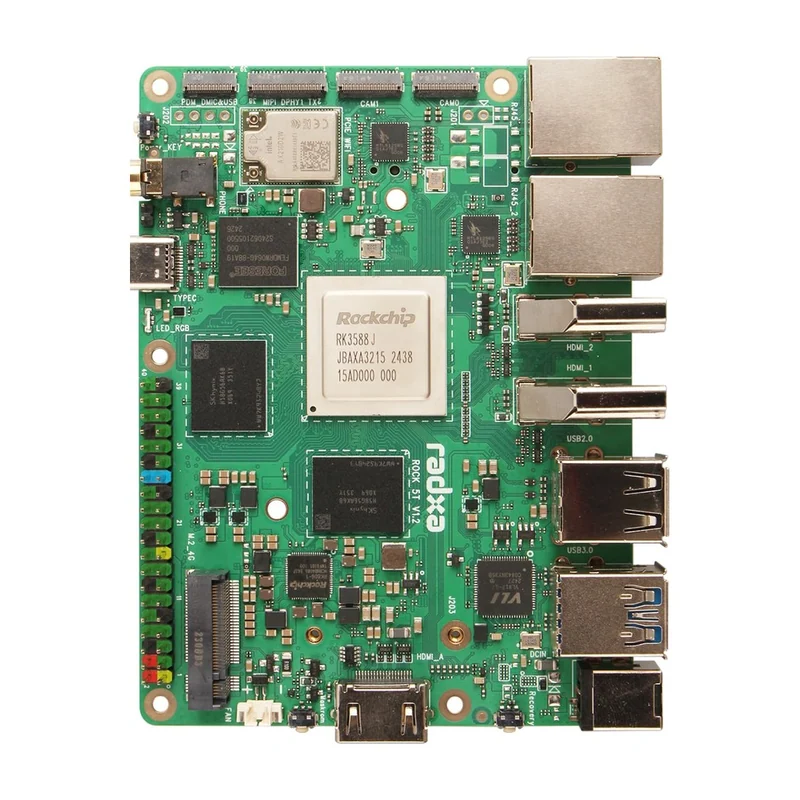

Radxa ROCK 5T — верхняя сторона (на фото исполнение на RK3588J с Wi-Fi Intel AX210, плата V1.2)
Radxa · Китай под заказ
ROCK 5T

Одноплатный компьютер Radxa ROCK 5T, RK3588, питание 9–20 В

Компьютер на Rockchip RK3588 формата 110×82 мм: нейроускоритель до 6 TOPS, два камерных порта MIPI CSI, питание 9–20 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ROCK 5T
Производитель
Radxa, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Одноплатные компьютеры и бортовые вычислители»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Исполнения
ROCK 5T на RK3588 и промышленное исполнение на RK3588J
Процессор
Rockchip RK3588: 4× Cortex-A76 до 2,4 ГГц и 4× Cortex-A55 до 1,8 ГГц; у промышленного RK3588J — до 1,6 и 1,29 ГГц
NPU
до 6 TOPS; форматы INT4, INT8, INT16, FP16, BF16 и TF32
GPU
Arm Mali-G610 MC4: OpenGL ES 1.1, 2.0 и 3.2, OpenCL 1.1, 1.2 и 2.2, Vulkan 1.1 и 1.2
Память
64-бит LPDDR5: 4 / 8 / 16 / 24 / 32 ГБ
Накопитель
SPI Flash под загрузчик; распаянный eMMC на 16, 32, 64 или 128 ГБ либо без него (в кратком описании изделия упомянут и вариант на 256 ГБ); microSD; 2× M.2 M-ключ с PCIe 3.0 ×2 под NVMe 2280 — M.2 SATA не поддерживается
Видеовход
2 разъёма MIPI CSI по 4 линии (каждый можно включить как 2-линейный); HDMI-вход до 4K 60 кадр/с; 25-контактный FPC с PDM и USB под цифровой микрофон
Кодеки
Декодер H.265 / VP9 / AVS2 до 8K при 60 кадр/с, H.264 до 8K при 30 кадр/с, AV1 до 4K при 60 кадр/с; кодер H.264 / H.265 до 8K при 30 кадр/с
Видеовыход
два HDMI, DisplayPort через USB Type-C и MIPI DSI; до четырёх экранов одновременно: 3× 4K 60 кадр/с + 1080p 60 или 8K 60 + 4K 60 + 1080p 60 кадр/с
Сеть и радио
2× 2,5 Гбит Ethernet (по контроллеру RTL8125BG на порт); PoE только на RJ45_1 — модуль PoE установлен в исполнении P2 или докупается (25W PoE+ Module 5514); Wi-Fi 6 + BT 5.2, модуль зависит от исполнения и ревизии: AW-XM548NF или Realtek 8852BE (ROCK 5T), Intel AX210 или Quectel FCE863R (промышленное); M.2 B-Key 3042 и слот SIM
USB
2× USB 2.0 Type-A, 2× USB 3.0 Type-A, 1× USB Type-C с OTG и DisplayPort
GPIO
40-контактная гребёнка расширения
Питание
DC-разъём 5,5×2,5 мм, вход 9–20 В (рекомендовано 12 В); либо 5 В на пины 2 и 4 GPIO
Требование к источнику
Не менее 36 Вт, например 12 В / 3 А или мощнее
Совместимая батарея
4S (16,8 → 12,0 В) — весь разряд внутри 9–20 В; 3S (12,6 → 9,0 В) — у нижней границы, отсечка не ниже 3,0 В на банку (расчёт по Battery University)
Габариты
110 × 82 мм
Рабочая температура
0…+60 °C; у промышленного исполнения на RK3588J — −40…+85 °C
Документация производителя
docs.radxa.com

Видео

64 секунды: куда ставится плата, RK3588 и промышленный RK3588J, два M.2 под NVMe, два порта 2,5 GbE и PoE, камеры и HDMI-вход, питание 9–20 В от блока или батареи.

Описание

Плата формата 110×82 мм на Rockchip RK3588 для контроллеров роботов, видеонаблюдения и edge-вычислений (по Radxa): четыре ядра Cortex-A76 до 2,4 ГГц и четыре Cortex-A55 до 1,8 ГГц, графика Mali G610MP4, нейроускоритель до 6 TOPS с форматами от INT4 до TF32, память LPDDR5 на 4, 8, 16, 24 или 32 ГБ. Видеоблок декодирует H.265, VP9 и AVS2 до 8K 60 кадр/с (H.264 — до 8K 30, AV1 — до 4K 60) и кодирует H.265/H.264 до 8K 30 кадр/с.

Среди плат Radxa выделяется набором интерфейсов: два камерных порта MIPI CSI (четырёх- или двухлинейные), вход HDMI для внешнего источника видео, M.2 B Key с линиями USB под модем 4G и SIM-карту, два M.2 M Key с PCIe 3.0 ×2 под NVMe 2280 и два порта 2,5 GbE. Есть промышленное исполнение на RK3588J с пониженными частотами — Cortex-A76 до 1,6 ГГц и Cortex-A55 до 1,29 ГГц.

Питание 9–20 В постоянного тока позволяет обойтись без отдельного преобразователя на 5 В, а контакты 2 и 4 гребёнки GPIO — 5 В (вход или выход питания); Radxa рекомендует блок питания от 36 Вт, например 12 В / 3 А. Видеовыходов четыре — два HDMI, DisplayPort через Type-C и MIPI DSI; Wi-Fi 6 на плате (модуль зависит от исполнения), PoE — на порту RJ45_1 с модулем PoE (исполнение P2 или 25W PoE+ Module 5514), накопитель — eMMC 16–128 ГБ по коду заказа (в списке возможностей указан и 256 ГБ) или без eMMC, microSD. На фото — исполнение на RK3588J с Wi-Fi Intel AX210.

Характеристики приведены по данным производителя: страница модели ↗
