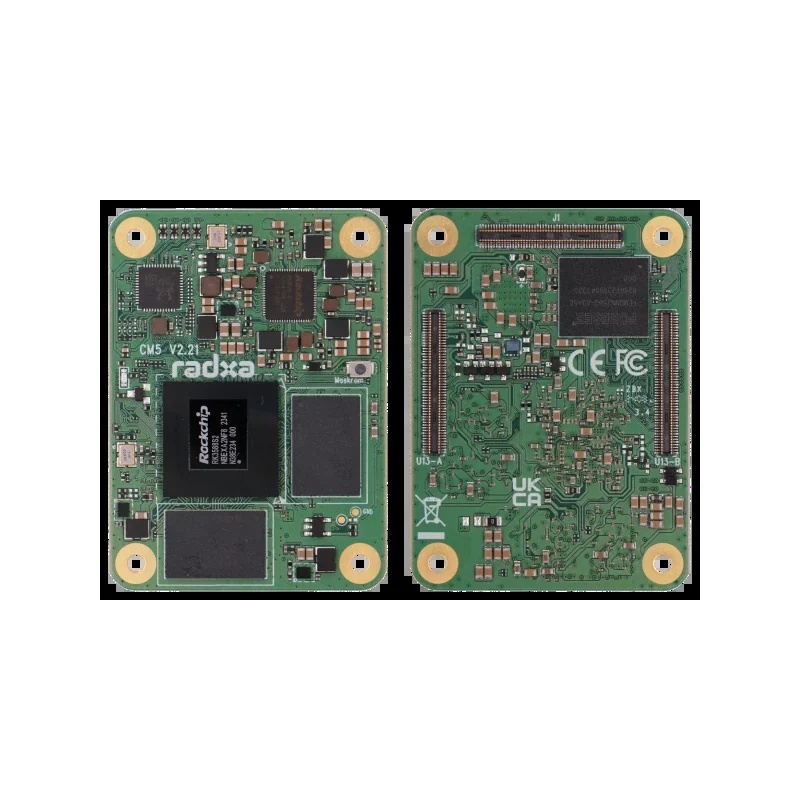

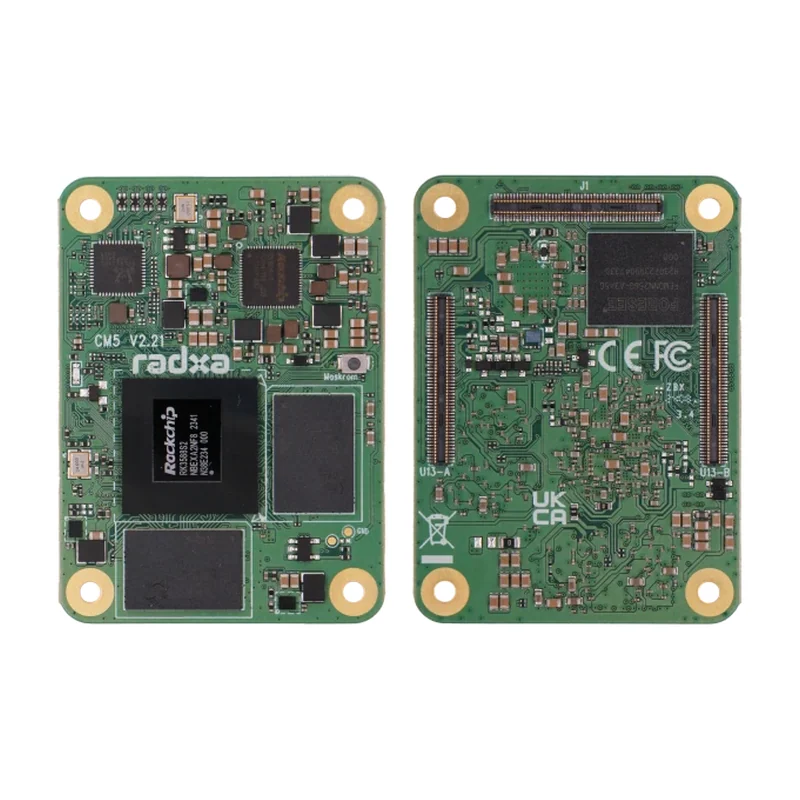

Вычислительный модуль Radxa CM5, RK3588S2, NPU 6 TOPS, 56×41 мм
Оригинальное название: Radxa CM5 (RM120)
Вычислительный модуль на RK3588S2: 4× Cortex-A76 и 4× Cortex-A55, NPU 6 TOPS, LPDDR4x до 32 ГБ, eMMC до 256 ГБ, гигабитный Ethernet, три разъёма B2B на 100 контактов; 56 × 41 мм.
- Артикул
- Radxa CM5 (RM120)
- Производитель
- Radxa, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Процессор
- Rockchip RK3588S2: 4× Cortex-A76 + 4× Cortex-A55 (версия CM5 Lite — RK3582, 2× A76 + 4× A55)
- Память и накопитель
- 64-бит LPDDR4x до 32 ГБ; распаянный eMMC 8 / 16 / 32 / 64 / 128 ГБ, в таблице SKU для варианта с 32 ГБ ОЗУ есть исполнение с 256 ГБ (RM120-D32E256R26); поддержка интерфейса SDMMC для загрузки с SD-карты
- Видеовход
- 1× 2-линейный MIPI D-PHY CSI RX и 1× 4-линейный MIPI CSI RX (Radxa указывает D/C-PHY; по схеме CM5 V2.21 и уведомлению Rockchip RKAN18058 на RK3588S2 этот порт — D-PHY)
- Кодеки
- Декодер H.265/VP9 8K при 60 кадр/с, H.264 8K при 30 кадр/с, AV1 4K при 60 кадр/с; кодер H.264/H.265 — 4K при 120 кадр/с по странице продукта и 8K при 30 кадр/с по Product Brief rev.1.3 (у CM5 Lite — 4K при 60 кадр/с)
- Интерфейс
- 2× USB 2.0 хост, 1× USB 3.0 хост, 1× USB 3.0 OTG; 2× PCIe 2.0 ×1 (одна совмещена с USB3 и SATA, вторая с SATA); 2× SATA; гигабитный Ethernet PHY на модуле; до 10× UART, 5× SPI, 3× CAN, 7× I2C, 15× PWM, 2× I2S, 2× PDM, 2× SPDIF TX
- Разъём
- 3× 100-контактных B2B; уровни GPIO смешанные — 1,8 В и 3,3 В, при разводке несущей платы это надо учитывать
- Питание
- вход VCC_SYSIN 3,6–5,2 В; Rockchip рекомендует 4 В для оптимального КПД контроллера питания RK806; на 5 В КПД ниже и возможен свист преобразователя (заметка Radxa по несущей плате CM5)
- NPU
- 6 TOPS; форматы INT4, INT8, INT16, FP16, BF16 и TF32; у CM5 Lite — 5 TOPS
- GPU
- Arm Mali-G610 MP4 (в Product Brief — MC4): OpenGL ES, OpenCL, Vulkan; у CM5 Lite GPU нет
- Габариты
- 56 × 41 мм
- Температура среды
- 0…+50 °C (рекомендация Radxa)
- Видеовыход
- HDMI до 8K/60, eDP до 4K/60, DP до 8K/30, 2× MIPI DSI (2 и 4 линии, D/C-PHY)
- Срок выпуска
- не менее чем до сентября 2032 г. (гарантия Radxa)
Видео
Описание
Вычислительный модуль, а не готовая плата: RK3588S2, распаянные LPDDR4x до 32 ГБ, eMMC и гигабитный Ethernet PHY на площадке 56 × 41 мм; вся периферия выведена тремя 100-контактными разъёмами B2B на несущую плату, которую проектируют под конкретный аппарат.
Вычислительно это RK3588S2: NPU 6 TOPS@INT8, Mali-G610. Наружу идут 2× PCIe 2.0 ×1, 2× SATA, USB 3.0 host и OTG, до 10 UART, 5 SPI, 3 CAN и 7 I2C — под автопилот, подвес и шину датчиков; видео выводится по HDMI до 8K, eDP, DP и двум MIPI DSI.
При разводке несущей платы учтите: уровни GPIO смешанные, 1,8 В и 3,3 В, а по входу VCC_SYSIN Rockchip рекомендует 4 В — на 5 В КПД PMU RK806 падает и возможен свист DC-DC. С несущими платами под Radxa CM3 не совместим без проверки: выводы 94/96/98 у CM3 — вход 5 В, у CM5 — GPIO. Для отладки до выпуска своей платы берут CM5 IO Board.
Характеристики приведены по данным производителя: страница модели ↗
