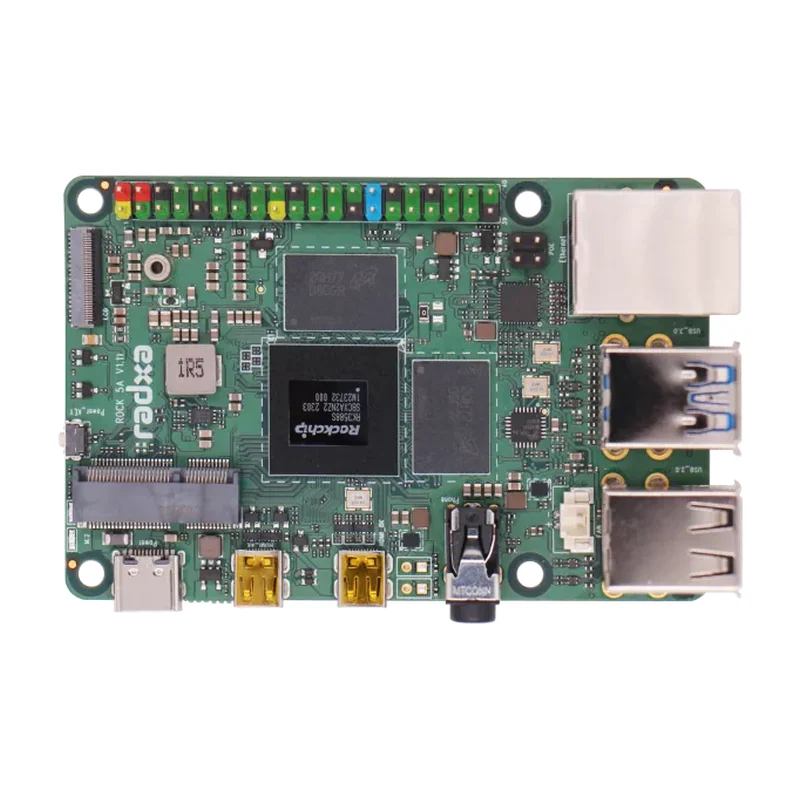

Бортовой вычислитель Radxa ROCK 5A, RK3588S, NPU 6 TOPS, 85×56 мм
Radxa · Китай под заказ
ROCK 5A (RS120)

Бортовой вычислитель Radxa ROCK 5A, RK3588S, NPU 6 TOPS

Ставится на борт как основной вычислитель полезной нагрузки в габарите кредитной карты: принимает поток с MIPI-камеры, прогоняет детекцию на NPU и отдаёт результат по гигабитному Ethernet или Wi-Fi-модулю в слоте M.2 E-key.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ROCK 5A (RS120)
Производитель
Radxa, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Процессор
Rockchip RK3588S: 4× Cortex-A76 при 2,2–2,4 ГГц + 4× Cortex-A55 при 1,8 ГГц, конфигурация Arm DynamIQ, техпроцесс 8 нм
Память
64-бит LPDDR4x: 4 / 8 / 16 / 32 ГБ
Накопитель
Разъём модуля eMMC 5.1 (объём модуля от 8 ГБ, верхнего предела нет); тот же разъём делится с модулем SPI Flash под загрузчик; microSD SDHC/SDXC/UHS-I; NVMe 2230/2242/2260/2280 через плату Radxa M.2 Extension; SATA через Radxa Penta SATA HAT
Видеовход и кодеки
1× 4-полосный MIPI CSI или 2× 2-полосных; декодер H.265/VP9/AVS2 до 8K@60, H.264 до 8K@30; кодер H.265/H.264 до 8K@30
Интерфейс
2× USB 3.0 Type-A (один OTG/HOST), 2× USB 2.0 Type-A, 1× Gigabit Ethernet (PoE через HAT), M.2 E-key 2230 с PCIe 2.1 x1 / SATA / USB 2.0, 2× micro-HDMI 2.1 (8Kp60 + 4Kp60), 4-полосный MIPI DSI, 40-пиновый GPIO (до 5× UART, 3× SPI, 6× I2C, 1× CAN, 1× ADC, до 27× GPIO)
Питание
USB Type-C PD 2.0: 9 В/2 А, 12 В/2 А, 15 В/2 А, 20 В/2 А; Qualcomm QC 3.0/2.0–9 В/2 А, 12 В/2 А; либо фиксированное 5,2–20 В на USB-C; либо 5 В на пины 2 и 4 GPIO
Требование к источнику
Не менее 24 Вт без M.2 SSD и не менее 30 Вт с M.2 SSD; суммарная отдача по четырём USB-разъёмам — 2,8 А
Габариты
85,0 × 56,0 мм (раздел Mechanical Specification, Product Brief RAD-DOC-0107 rev.1.6)
Рабочая температура
0…+50 °C; RK3588S троттлит частоты при внутренних 80 °C, под длительной нагрузкой нужен радиатор или обдув
NPU
NPU до 6 TOPS, режимы INT4
GPU
INT8 / INT16 / FP16 / BF16 / TF32; GPU Arm Mali-G610 MP4 (в Product Brief то же ядро названо MC4): OpenGL ES 3.2, OpenCL 2.2, Vulkan 1.2, аппаратный 2D-блок

Описание

Одноплатный компьютер в габарите 85 × 56 мм на RK3588S: 4× Cortex-A76 до 2,4 ГГц и 4× Cortex-A55, GPU Mali-G610 MP4, NPU до 6 TOPS с режимами INT4/INT8/FP16. Типовая роль на борту — принять поток с MIPI-камеры (один вход на четыре полосы либо два на две), прогнать детекцию на NPU и отдать результат по гигабитному Ethernet или через Wi-Fi-модуль в слоте M.2 E-key.

Кодеки здесь полноценные: декодирование до 8K@60 (H.265/VP9/AVS2), кодирование H.265/H.264 до 8K@30 — запись и ретрансляция не отнимают CPU. Накопитель гибкий: модуль eMMC 5.1, microSD, NVMe через плату Radxa M.2 Extension или SATA через Penta SATA HAT.

При интеграции считайте питание: вход по USB-C (PD 2.0 9–20 В, QC 3.0 или фиксированные 5,2–20 В) либо 5 В на пины GPIO, источник нужен не слабее 24 Вт без SSD и 30 Вт с ним. Рабочий диапазон 0…+50 °C, при внутренних 80 °C RK3588S сбрасывает частоты — под длительную нагрузку нужен радиатор или обдув.

Характеристики приведены по данным производителя: страница модели ↗
