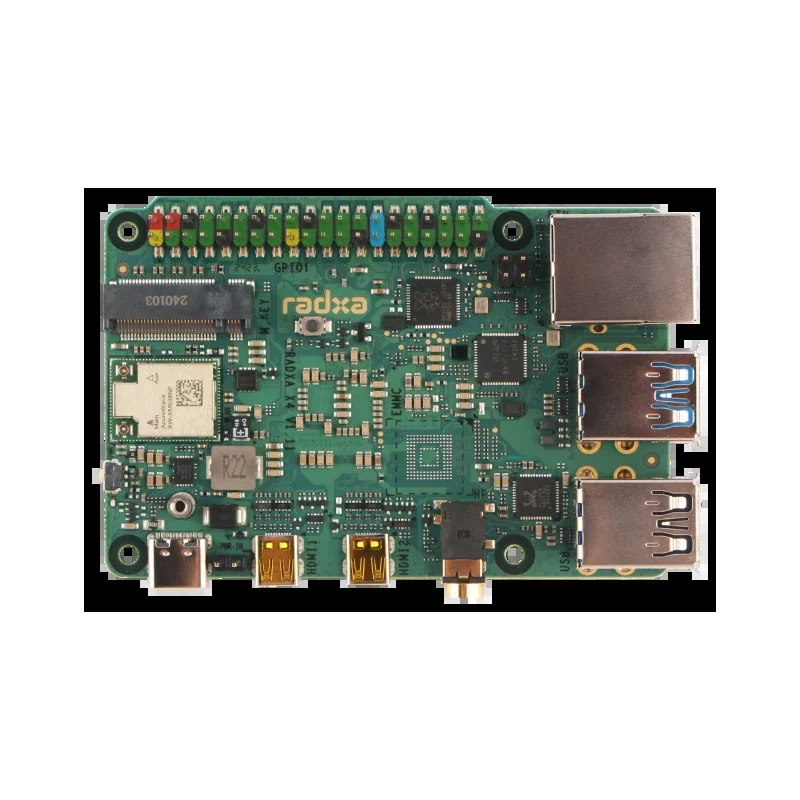

Бортовой вычислитель Radxa X4, Intel N100

Борт для случаев, когда полезная нагрузка требует именно x86: под Windows или Linux запускаются штатные SDK камер и радаров, которых нет под Arm, а 40-пиновый GPIO через микроконтроллер RP2040 берёт на себя телеметрию.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Radxa X4 (RS866)
Производитель: Radxa, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Процессор: Intel Processor N100 (Alder Lake-N): 4 ядра, 4 потока, максимальная турбо-частота 3,40 ГГц, кэш 6 МБ Intel Smart Cache, поддержка Intel VT
Ускорители: Intel Gaussian & Neural Accelerator 3.0, Intel Image Processing Unit 6.0; GPU Intel UHD Graphics, максимальная динамическая частота 750 МГц, OpenCL 3.0, OpenGL 4.6, DirectX 12.1
Память: LPDDR5 до 4800 MT/s: 4 / 8 / 12 / 16 ГБ
Накопитель: Опционально распаянный eMMC (по таблице SKU 32 / 64 / 128 ГБ либо без eMMC), SPI Flash под BIOS, 1× M.2 M-key с PCIe 3.0 x4 под NVMe 2230
Интерфейс: 3× USB 3.0 Type-A, 1× USB 2.0 Type-A, 2× micro-HDMI до 4Kp60, 2,5 Гбит Ethernet с поддержкой PoE (нужен PoE HAT), 40-пиновый GPIO через микроконтроллер RP2040 (до 2× SPI, 2× UART, 2× I2C, 16× PWM, 8× PIO), разъём батареи RTC
Радио: Распаянный беспроводной модуль, опция по SKU: Wi-Fi 6 (802.11 a/b/g/n/ac/ax) + Bluetooth 5.2 LE — код W16, либо Wi-Fi 5 (802.11 a/b/g/n/ac) + Bluetooth 5.0 LE — код W23
Камерный вход: Разъёма MIPI CSI в перечне интерфейсов нет — камеры подключаются только по USB 3.0
Питание: USB Type-C PD 2.0 12 В / 2,5 А; либо двухконтактный разъём 2,54 мм J10 (шелкография PWR-IN, пин 1 — GND, пин 2 — ADP12V_IN) под внешние 12 В постоянного тока, распиновка приведена на docs.radxa.com/en/x/x4/hardware/power-input; либо PoE HAT
Потребление: BIOS ограничивает Power Limit 1 процессора на 6 Вт, TDP Intel N100 также 6 Вт; источник не менее 18 Вт без нагрузки на USB и 25 Вт при полной загрузке портов
Габариты: 85 × 56 мм
Рабочая температура: 0 … +60°C

Описание

Одноплатник на Intel N100 в формате 85 × 56 мм — берут его, когда под полезную нагрузку есть только x86-софт: штатные SDK камер, тепловизоров и радаров, драйверы под Windows или обычный x86-Linux. Четыре ядра Alder Lake-N до 3,40 ГГц, LPDDR5 до 16 ГБ.

Отдельного NPU нет: инференс ложится на GNA 3.0, UHD Graphics с OpenCL 3.0 и сами ядра. Зато есть NVMe 2230 на PCIe 3.0 x4, 2,5 Гбит Ethernet и 40-пиновый GPIO через микроконтроллер RP2040 — тайминги телеметрии держит он, а не процессор.

Ограничение при подборе: разъёмов MIPI CSI на плате нет, камеры подключаются только по USB 3.0. Питание 12 В — USB-C PD 12 В / 2,5 А, разъём J10 или PoE HAT; источник от 18 Вт, при полной загрузке портов от 25 Вт. PL1 ограничен BIOS на 6 Вт.

Характеристики приведены по данным производителя: страница модели ↗
