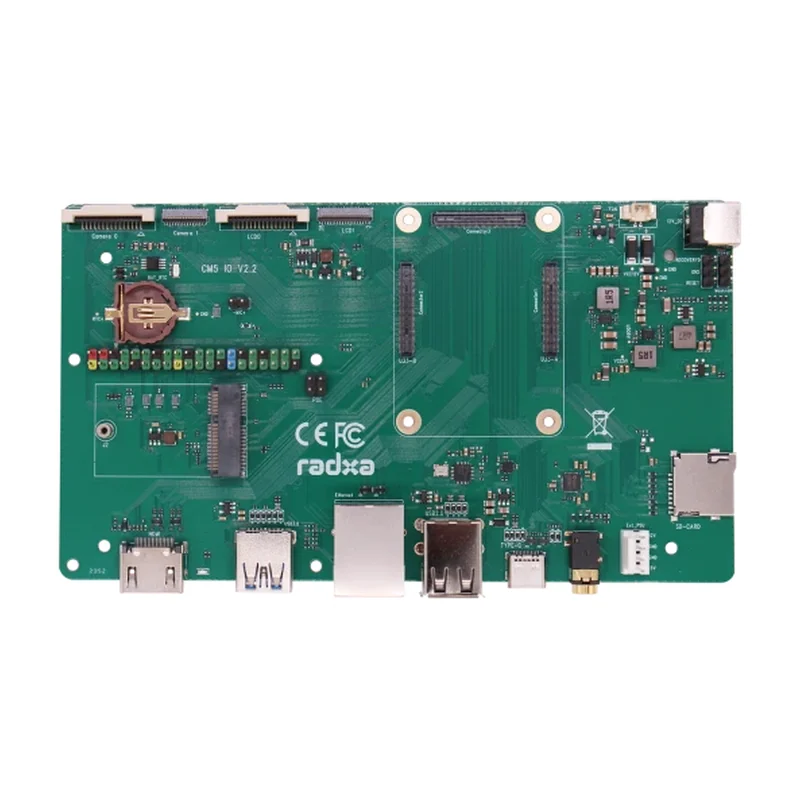

Несущая плата Radxa CM5 IO Board, 2× MIPI CSI, вход 5 В / 12 В

Отладочная и стендовая обвязка под модуль CM5: разворачивает выводы модуля в два камерных входа, два MIPI DSI, HDMI, Ethernet с PoE и 40-пиновый GPIO, чтобы отработать бортовой софт до выпуска собственной несущей платы.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Radxa CM5 IO Board (RC122)
Производитель: Radxa, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Чего в карточке нет: процессор, питание, интерфейс, рабочая температура, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Назначение и совместимость: Несущая плата под вычислительный модуль Radxa CM5; производитель прямо предупреждает: ставить CM5 на плату CM3 IO Board нельзя, плата выйдет из строя
Камерные и дисплейные входы-выходы: 2× MIPI CSI; 2× MIPI DSI, 1× полноразмерный HDMI (до 8K, а также 4K, 2K и 1080p), DP через полнофункциональный USB Type-C
USB: 1× USB 3.0 Type-A host, 1× USB 3.0 Type-C OTG (полнофункциональный, поддерживает USB-хабы), 2× USB 2.0 Type-A host
Сеть: 1× Gigabit Ethernet с поддержкой PoE; M.2 E-key под Wi-Fi/BT-модуль с интерфейсом PCIe (например, Radxa Wireless A8)
Накопитель: Слот microSD — под загрузку системы или как носитель данных
Расширение: 40-пиновый GPIO (все линии 3,3 В, предел 3,63 В; SARADC_IN4–1,8 В, предел 1,98 В; на версии v2.21 доступны 7× PWM, 1× SPI, 5× I2C, 2× UART, 1× ADC), разъём вентилятора, отладочный UART, аудиоразъём 3,5 мм с микрофонным входом
Батарея RTC: Держатель под элемент CR1220
Питание и габариты: DC-разъём, вход 5 В или 12 В; производитель рекомендует 12 В как более стабильный вариант. Габариты 160 × 90 мм

Описание

Несущая плата под модуль Radxa CM5: разворачивает его 100-контактные разъёмы в обычную периферию — два входа MIPI CSI, два MIPI DSI, полноразмерный HDMI, гигабитный Ethernet с PoE, четыре порта USB и слот microSD. Габариты 160 × 90 мм.

Смысл покупки — отработать бортовой софт, драйверы камер и работу NPU до того, как разведена собственная несущая плата: модуль потом переезжает на неё без переделки образа. M.2 E-key принимает Wi-Fi/BT-модуль с PCIe, например Radxa Wireless A8.

Важно: производитель прямо предупреждает, что ставить CM5 в плату CM3 IO Board нельзя — она выйдет из строя. Питание 5 В или 12 В на DC-разъём, рекомендованы 12 В. Гребёнка на 3,3 В, кроме SARADC_IN4 — там 1,8 В. Батарея RTC — CR1220.

Характеристики приведены по данным производителя: страница модели ↗
