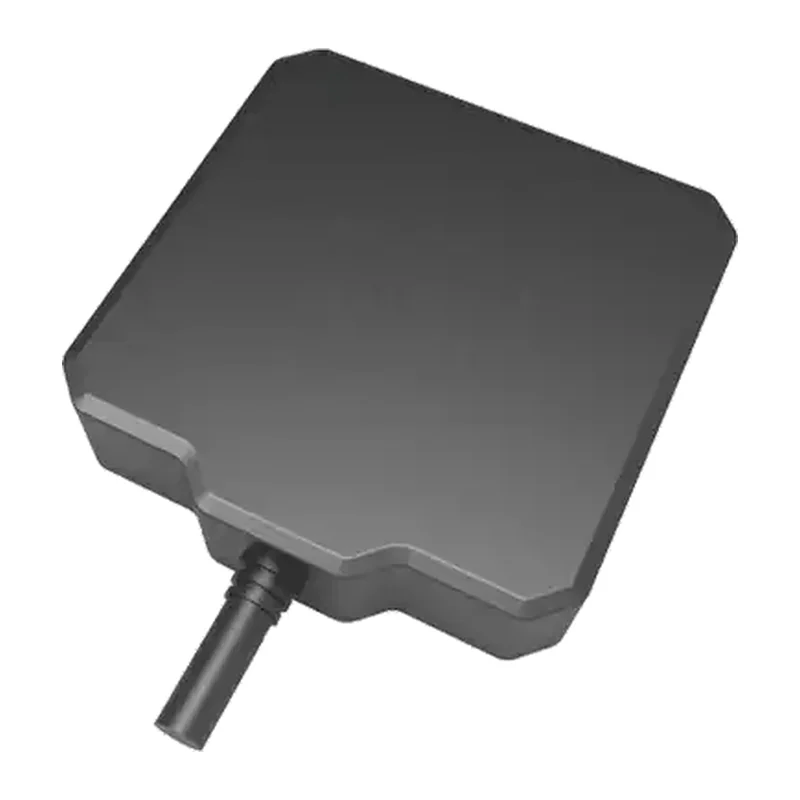

Радар обхода препятствий JIYI 24 ГГц для агродронов
Оригинальное название: Obstacle Avoidance Radar
Радар 24 ГГц для обхода препятствий: дальность 1–25 м, обновление 40 Гц, корпус IP67, подключение по CAN.
- Артикул
- Obstacle Avoidance Radar
- Производитель
- JIYI, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Лидары, лазерные дальномеры и датчики расстояния»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Радар обхода препятствий JIYI 24 ГГц для агродронов — интерфейс CAN, питание 9–28 В, степень защиты IP67. Из остального: назначение обход препятствий по курсу полёта. Прочее: масса 80 г, габариты 67,5 × 66 × 16,5 мм, рабочая температура −20…+85 °C. Производитель — JIYI, Китай; раздел каталога — лидары и дальномеры.
Характеристики
- Назначение
- обход препятствий по курсу полёта
- Тип модуляции
- FMCW (частотно-модулированный непрерывный сигнал)
- Центральная частота
- 24,125 ГГц
- Дальность измерения
- 1–25 м
- Точность измерения
- 0,1 м
- Разрешение по дальности
- 0,6 м
- Частота обновления
- 40 Гц
- Обнаруживаемые препятствия
- провода, деревья со стволом от 10 см, человек ростом 1,7 м, столбы диаметром 15 см
- Потребляемая мощность
- 3,0 Вт при 25 °C
- Питание
- 9–28 В
- Интерфейс
- CAN
- Степень защиты
- IP67
- Рабочая температура
- −20…+85 °C
- Масса
- 80 г
- Габариты
- 67,5 × 66 × 16,5 мм
Описание
Радар JIYI измеряет расстояние до препятствий по курсу полёта, чтобы аппарат вовремя остановился или обошёл их. Он работает на частоте 24,125 ГГц с частотно-модулированным сигналом, поэтому, в отличие от оптических датчиков, не слепнет на ярком солнце, в тумане, пыли и ночью.
Производитель указывает, что радар замечает провода, деревья со стволом от 10 см, человека ростом 1,7 м и столбы диаметром 15 см. Дальность измерения — от 1 до 25 м с точностью 0,1 м, данные обновляются 40 раз в секунду. При скорости 5 м/с дальности в 25 м хватает примерно на 5 секунд до препятствия.
Корпус защищён по IP67 и выдерживает мойку аппарата после обработки поля. Радар подключается к контроллеру K++ по шине CAN и питается от 9–28 В. Разрешение по дальности 0,6 м: два предмета ближе этого расстояния друг к другу радар видит как одно препятствие.
Характеристики приведены по данным производителя: страница модели ↗
