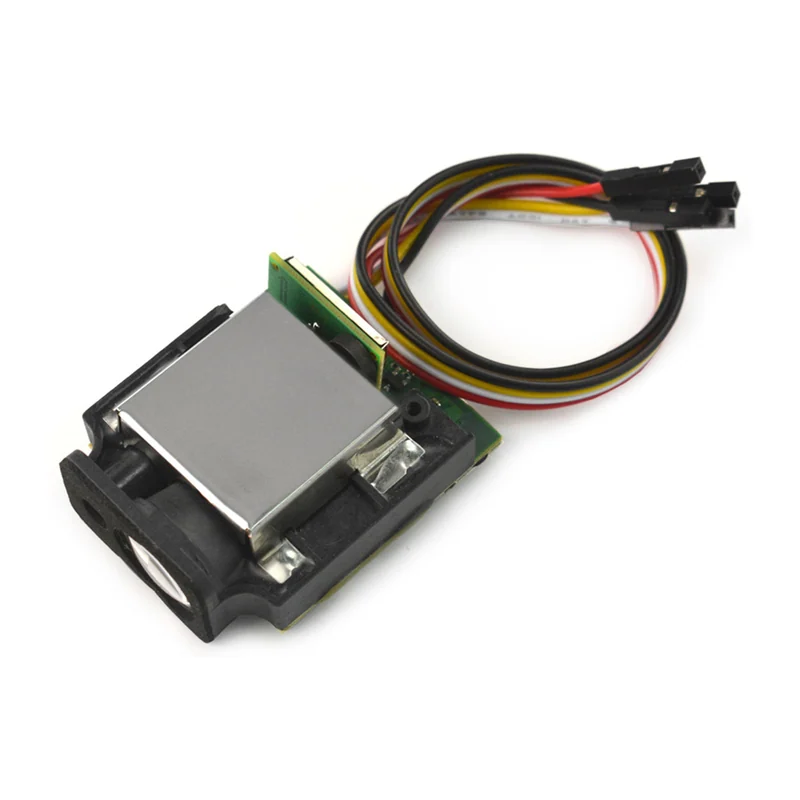

Лазерный дальномер DFRobot SEN0366, ИК
Дальномер для измерения расстояния до одиночного объекта на дистанции до 80 м в помещении и до 50 м на улице. Применяют при автоматической посадке БПЛА, контроле уровня сыпучих материалов и в измерительной технике.
- Артикул
- SEN0366
- Производитель
- DFRobot, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: процессор — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Дальность
- 0,05–80 м в помещении; 0,05–50 м на улице
- Точность
- ± 1,0 мм (СКО)
- Тип излучателя
- инфракрасный лазер 620–690 нм
- Класс лазера
- II, менее 1 мВт
- Диаметр пятна
- 6 мм на 10 м; 30 мм на 50 м
- Частота обновления
- одно измерение за 0,05–1 с
- Интерфейс
- UART (последовательный порт)
- Питание
- 3,3–5 В постоянного тока
- Степень защиты
- IP40
- Рабочая температура
- −10…+60 °C
- Температура хранения
- −20…+80 °C
- Масса
- около 60 г
- Габариты
- 48 × 42 × 18 мм
- Комплектация
- дальномер, преобразователь USB–TTL
Описание
Модуль построен на инфракрасном лазерном излучателе 620–690 нм класса II мощностью менее 1 мВт. Луч видимый, что упрощает наведение: на объекте появляется точка, по которой видно, куда именно измеряется дистанция. Диаметр пятна составляет 6 мм на 10 м и 30 мм на 50 м — узкая диаграмма позволяет работать с объектами размером от 5 × 5 см на предельной дистанции.
Диапазон измерения — 0,05–80 м в помещении и 0,05–50 м на открытом воздухе, слепая зона 0,05 м. Среднеквадратическое отклонение результата ± 1,0 мм. Время одного измерения настраивается в пределах 0,05–1 с: чем длиннее цикл, тем устойчивее результат на предельных дистанциях. Данные выдаются по последовательному порту, питание 3,3–5 В, поэтому модуль подключается к любому контроллеру с UART напрямую.
Ограничения указаны производителем: фактическая дальность сокращается при сильной внешней засветке, на шероховатых поверхностях, при слабом или зеркальном отражении, а также при выходе температуры за пределы −10…+60 °C. Степень защиты IP40 — модуль рассчитан на монтаж внутри корпуса изделия. В комплект входит преобразователь USB–TTL для настройки и проверки с компьютера.
Характеристики приведены по данным производителя: страница модели ↗
