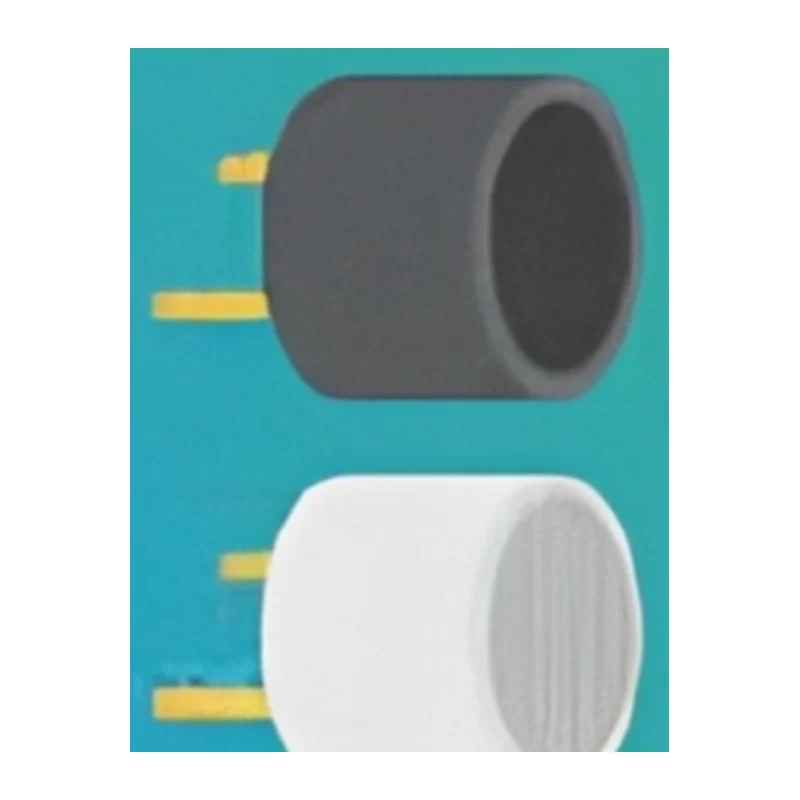

Ультразвуковой датчик расстояния DFRobot SEN0149 URM06, 15°, RS485
Ультразвуковой датчик DFRobot URM06 (SEN0149) с узким лучом 15°: 20–1000 см, RS485, питание 6–12 В, корпус Ø50 × 43 мм, 50 г.
- Артикул
- SEN0149
- Производитель
- DFRobot, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: точность — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Артикул
- SEN0149
- Питание
- 6–12 В (5 В допустимо но не рекомендуется)
- Интерфейс
- RS–485
- Рабочая температура
- −10…+70 °C
- Диапазон измерения
- 20–1000 см
- Габариты
- Ø50 × 43 мм
- Масса
- 50 г
- Совместимая батарея
- 2S (расчёт по питанию 6–12 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
- Угол обзора
- 15° (−6 дБ)
Описание
URM06 в исполнении SEN0149 отдаёт расстояние по дифференциальной шине RS485. Это вариант для длинных кабельных трасс и нескольких датчиков на одной линии: протокол URM_RS485 поддерживает смену адреса датчика, скорости обмена и диапазона измерения, а кроме дистанции модуль возвращает температуру. Диапазон 20–1000 см, разрешение 1 см, рабочая частота 49,5 кГц, луч 15° по уровню −6 дБ.
От SEN0150 модуль отличается только физическим уровнем: у UART-версии те же акустика, корпус и команды, но линия рассчитана на короткое соединение с контроллером на одной плате или рядом. SEN0152 вообще обходится без протокола и выдаёт напряжение. Из ультразвуковых датчиков DFRobot в нашем каталоге RS485 есть ещё у SEN0002 (URM04), но его диапазон 4–500 см, так что для дистанций до 10 м выбирают URM06.
Что учесть при подключении: питание 6–12 В (от 5 В модуль работает, но производитель этого не рекомендует), номинальный ток 16 мА, а пиковый доходит до 2 А — источник и сечение проводов подбирайте под этот импульс. Для Arduino нужен преобразователь RS485 и библиотека URM485. Корпус из ПВХ Ø50 × 43 мм с резьбой 35 мм ставится в стандартную электротрубу, масса 50 г, температура работы от −10 до +70 °C.
Характеристики приведены по данным производителя: страница модели ↗
