Полётный контроллер Happymodel ELRS X2 AIO 2-4S Flight controller built-in SPI 2.4G ELRS and 12A ESC 25.5mmx25.5mm for Mobula7 HDZERO
Happymodel · Китай под заказ
Happymodel ELRS X2 AIO 2-4S Flight controller built-in SPI 2.4G ELRS and 12A ESC 25.5mmx25.5mm for Mo

Полётный контроллер Happymodel ELRS X2 AIO, 2–4S, 25,5×25,5 мм

Оригинальное название: Happymodel ELRS X2 AIO 2-4S Flight controller built-in SPI 2.4G ELRS and 12A ESC 25.5mmx25.5mm for Mo

Плата «всё в одном» для вупов на 2–4S: F411, MPU-6000, приёмник ExpressLRS 2,4 ГГц по SPI и регулятор 4-в-1 на 12 А на канал; крепление 25,5×25,5 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Happymodel ELRS X2 AIO 2-4S Flight controller built-in SPI 2.4G ELRS and 12A ESC 25.5mmx25.5mm for Mo
Производитель
Happymodel, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Happymodel ELRS X2 AIO, 2–4S, 25,5×25,5 мм — ток длительный 12 А на канал, ток пиковый 15 А на канал (5 с), процессор STM32F411CEU6 (100 МГц, 512 КБ флеш-памяти). Из остального: гироскоп MPU-6000 (SPI), диапазон частот 2,4 ГГц. Производитель — Happymodel, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F411CEU6 (100 МГц, 512 КБ флеш-памяти)
Гироскоп
MPU-6000 (SPI)
Крепёжные отверстия
25,5×25,5 мм, M2
Питание
2–4S Li-Po
Цель прошивки контроллера
CRAZYBEEF4SX1280
Ток длительный
12 А на канал
Заводская прошивка
F_H_40_REV16_8.HEX
Протокол ESC
DShot150/300/600
Частота пакетов
25–500 Гц
Диапазон частот
2,4 ГГц
Антенна
керамическая SMD-антенна на плате
Протокол приёмника
ExpressLRS 2,4 ГГц по SPI
Ток пиковый
15 А на канал (5 с)

Описание

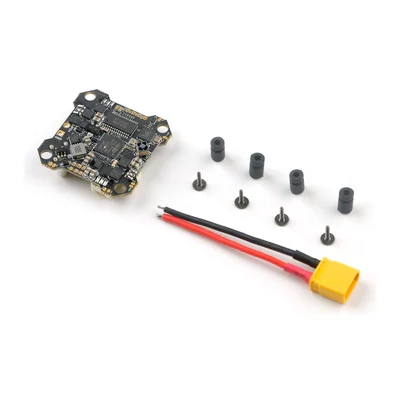

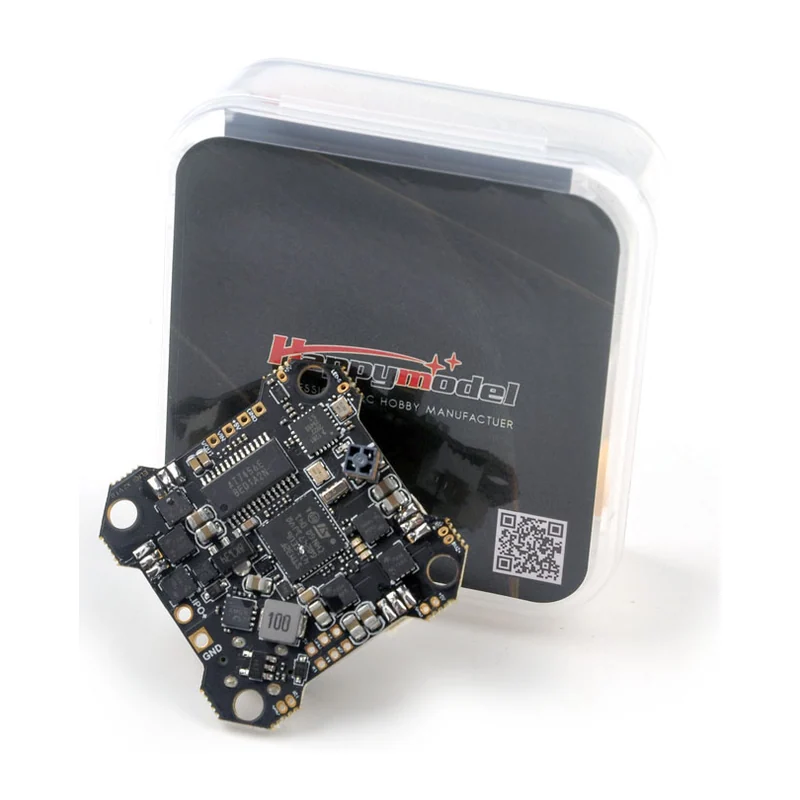

ELRS X2 AIO — плата «всё в одном» для вупов вроде Mobula7 с цифровой системой HDZero: на плате с креплением 25,5×25,5 мм под винты M2 собраны полётный контроллер, приёмник и регулятор хода 4-в-1. Микроконтроллер STM32F411CEU6 (100 МГц, 512 КБ флеш-памяти), гироскоп MPU-6000 по SPI, цель прошивки CRAZYBEEF4SX1280.

Приёмник ExpressLRS 2,4 ГГц подключён к процессору по SPI и работает на частотах пакетов 25–500 Гц; антенна — керамическая, распаяна на плате, поэтому дальность ограничена вуп-форматом. Отдельный приёмник на UART не нужен.

Регулятор BLHeli_S: 12 А длительно и 15 А до 5 с на канал, заводская прошивка F_H_40_REV16_8, протоколы DShot150/300/600. Питание 2–4S LiPo.

Характеристики приведены по данным производителя: страница модели ↗
