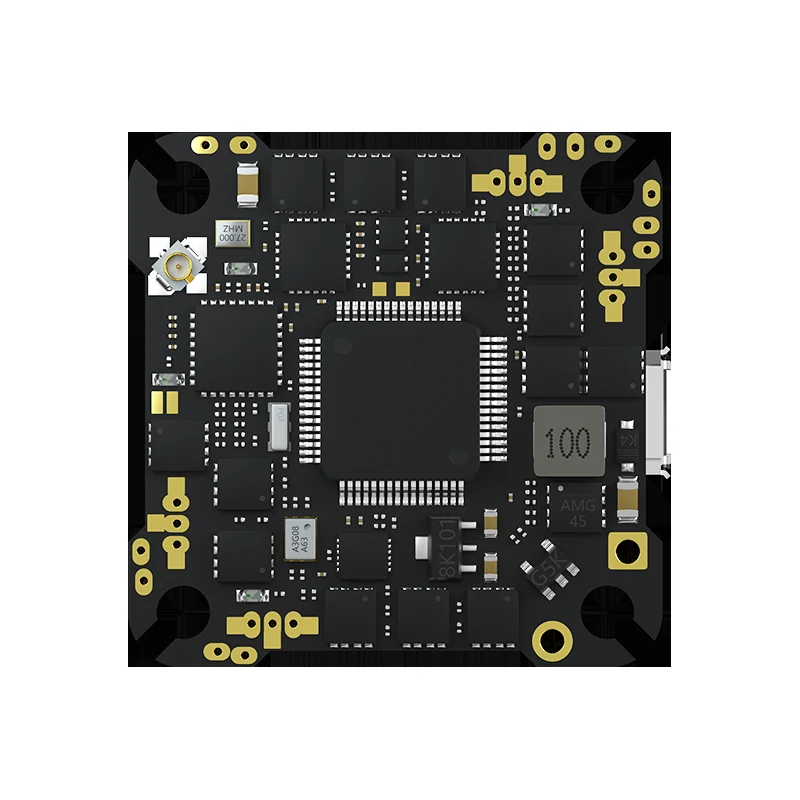

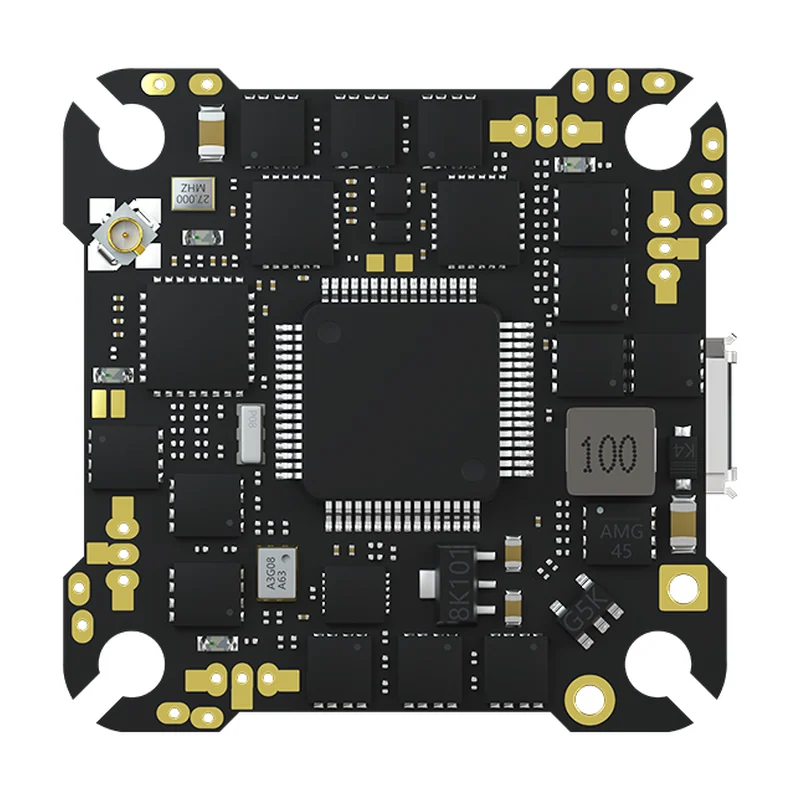

Полётный контроллер CaddxFPV F4 AIO на STM32F405 с ESC 20 А и приёмником ELRS
Плата «всё в одном» для микро-класса: контроллер, четырёхканальный регулятор на 20 А и приёмник ExpressLRS на одной плате массой 5,3 г.
- Артикул
- CADDXF4_AIO_ELRS
- Производитель
- Caddx, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: процессор, интерфейс, рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Модель
- CADDXF4_AIO_ELRS
- Микроконтроллер
- STM32F405RGT6
- Гироскоп и IMU
- ICM42688
- Барометр
- BMP280
- Приёмник
- ExpressLRS V3.0, подключение по UART
- Регулятор хода
- 20 А, четыре канала в одном
- Чёрный ящик
- 8 Мбит
- Питание
- 3–4S Li-Po / Li-HV
- Масса
- 5.3 г нетто, 13.4 г брутто
- Монтажные отверстия
- 25.5×25.5 мм
- Прошивка
- целевая сборка CADDXF4_AIO_ELRS
Описание
Плата «всё в одном» для микро-аппаратов: полётный контроллер, четырёхканальный регулятор и приёмник управления собраны на одной плате массой 5,3 грамма.
Основа — STM32F405RGT6 с гироскопом ICM42688 и барометром BMP280. Барометр на такой плате не роскошь: он даёт удержание высоты без спутников, что в помещении единственный доступный способ. Чёрный ящик на 8 Мбит пишет логи для разбора настроек ПИД.
Регулятор рассчитан на 20 А по каждому из четырёх каналов, питание 3–4S Li-Po или Li-HV. Приёмник ExpressLRS версии 3.0 подключён по UART и не занимает внешний разъём. Посадка 25,5×25,5 мм, целевая прошивка Betaflight — CADDXF4_AIO_ELRS.
Характеристики приведены по данным производителя: страница модели ↗
