Полётный контроллер Happymodel X14 ELRS 5-IN-1 AIO flight controller built-in 2.4G UART ELRS V3.0 and OPENVTX
Happymodel · Китай под заказ
Happymodel X14 ELRS 5-IN-1 AIO flight controller built-in 2.4G UART ELRS V3.0 and OPENVTX

Полётный контроллер Happymodel X14 ELRS AIO, 1–2S, регулятор 12 А

Оригинальное название: Happymodel X14 ELRS 5-IN-1 AIO flight controller built-in 2.4G UART ELRS V3.0 and OPENVTX

Плата «всё в одном» для вупов на 1–2S: STM32G473, ICM42688P, регулятор 4 × 12 А, приёмник ELRS 2,4 ГГц по UART, видеопередатчик до 400 мВт, OSD.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Happymodel X14 ELRS 5-IN-1 AIO flight controller built-in 2.4G UART ELRS V3.0 and OPENVTX
Производитель
Happymodel, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Happymodel X14 ELRS AIO, 1–2S, регулятор 12 А — ток длительный 12 А длительно, 15 А пиковый, выходная мощность PIT/10/25/100/400, процессор STM32G473CEU6. Из остального: гироскоп ICM42688P, диапазон частот 5,8 ГГц 48 каналов, с Raceband: 5658–5917 МГц. Прочее: масса 83 г без косички питания и антенны передатчика. Производитель — Happymodel, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32G473CEU6
Гироскоп
ICM42688P
Память чёрного ящика
16 МБ
Датчики
напряжение и ток
Выход BEC
5 В, до 2 А
Число UART
4: UART1, UART2, UART3 (приёмник), UART4 (видеопередатчик)
Экранное меню Betaflight
AT7456ELAH
Разъём камеры
0,8 мм 3pin
Регулятор хода
12 А длительно
OpenVTX
5,8 ГГц 48 каналов, до 400 мВт
Цель прошивки контроллера
CRAZYBEEG473
Разъём USB
SH1,0-4Pin
Разъём аккумулятора
XT30 или A30
Посадочные отверстия
5 мм x 25,5 мм
Масса
83 г без косички питания и антенны передатчика
Питание
1–2S Li-Po вход
Ток длительный
12 А длительно, 15 А пиковый
Прошивка регулятора
V0.19 48 кГц Bluejay
Цель прошивки
Z_H_30_48 кГц
Протокол цифрового сигнала
DShot300, DShot600
Выходная мощность
PIT/10/25/100/400
Диапазон частот
5,8 ГГц 48 каналов, с Raceband: 5658–5917 МГц

Описание

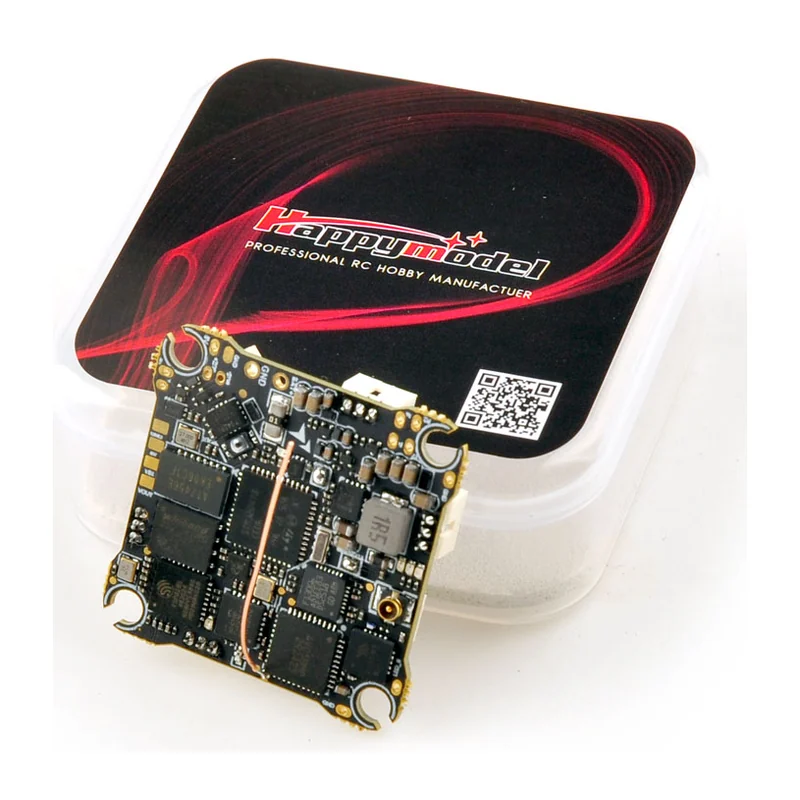

Happymodel X14 ELRS — плата «пять в одном» для вупов на 1–2S: полётный контроллер на STM32G473CEU6 с гироскопом ICM42688P, чёрный ящик 16 МБ, датчики напряжения и тока, OSD на AT7456E, четырёхканальный регулятор хода на 12 А длительно и 15 А пиково, приёмник ExpressLRS 2,4 ГГц на UART и видеопередатчик 5,8 ГГц.

Регулятор на прошивке Bluejay 0.19 (Z_H_30, 48 кГц), протоколы DShot300 и DShot600. Видеопередатчик — 48 каналов, включая Raceband 5658–5917 МГц, мощность PIT, 10, 25, 100 или 400 мВт. Четыре порта UART: два свободных, третий занят приёмником, четвёртый — видеопередатчиком; выход BEC — 5 В до 2 А.

Питание 1–2S, разъём аккумулятора XT30 или A30, USB на разъёме SH1.0, камера подключается к разъёму 0,8 мм на 3 контакта. Масса в данных производителя — 83 г без косички питания и антенны; для такой платы это, вероятно, опечатка, и массу уточняют.

Характеристики приведены по данным производителя: страница модели ↗
