Полётный контроллер BETAFPV Matrix 1S Brushless Flight Controller (5IN1 II)
BETAFPV · Китай под заказ
BETAFPV Matrix 1S Brushless Flight Controller (5IN1 II)

Полётный контроллер BETAFPV Matrix 1S 5IN1 II для бесколлекторных моторов

Однобаночная плата 5-в-1 на STM32G473: регулятор 12 А (18 А в импульсе), приёмник ELRS 2,4 ГГц, видеопередатчик до 400 мВт, масса от 3,76 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BETAFPV Matrix 1S Brushless Flight Controller (5IN1 II)
Производитель
BETAFPV, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер BETAFPV Matrix 1S 5IN1 II для бесколлекторных моторов — ток длительный 12 А длительно, 18 А в импульсе, выходная мощность 25, 100, 200, 400 мВт и Pit, процессор STM32G473CEU6, Cortex-M4, 170 МГц. Из остального: гироскоп ICM42688P / ICM42622 / BMI270 / LSM6DSK320X. Прочее: масса 4,1 ± 0,1 г без пайки, 3,76 г под пайку, рабочая температура 10…+80 °C. Производитель — BETAFPV, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32G473CEU6, Cortex-M4, 170 МГц
Гироскоп
ICM42688P / ICM42622 / BMI270 / LSM6DSK320X
Датчики
напряжение и ток
Масса

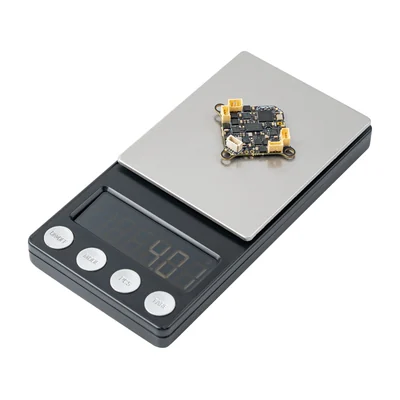

4,1 ± 0,1 г без пайки, 3,76 г под пайку
Питание
только 1S
Прошивка регулятора
A_X_5_96KHz_V0.19.hex — прошивка Bluejay для BB51
Диапазон частот
5,8 ГГц 48 каналов, с Raceband: 5658–5917 МГц
Память чёрного ящика
16 МБ
Стабилизатор BEC
5 В, макс. 3 А
Экранное меню Betaflight OSD
AT7456E
Приёмник
по последовательному порту ELRS 2,4 ГГц (V3.4.3)
Видеопередатчик
5,8 ГГц 48 каналов, макс. 400 мВт
Прошивка контроллера
Betaflight_4.5.3_BETAFPVG473_V2
Разъём USB
SH1,0–4Pin
Разъём мотора
JST1.25
Разъём батареи
BT2.0
Размер монтажных отверстий
26×26 мм
Ток длительный
12 А длительно, 18 А в импульсе
Цифровой протокол
DShot300, DShot600
Выходная мощность
25, 100, 200, 400 мВт и Pit
Выбор канала
SmartAudio2.0
Тип модуляции
FM
Стабилизация частоты
PLL
Уровень гармоник
макс. -50 дБм
Стабильность частоты
± 100 кГц (Typ.)
Точность частоты
± 200 кГц (Typ.)
Погрешность несущей канала
± 1,5 дБ
Волновое сопротивление
50 Ом
Рабочая температура
10…+80 °C

Описание

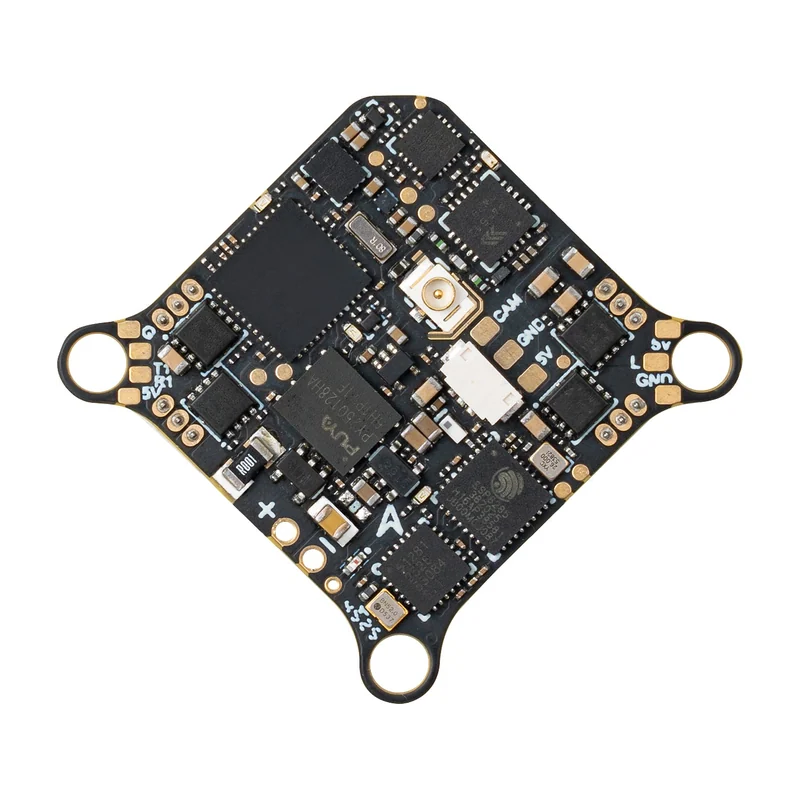

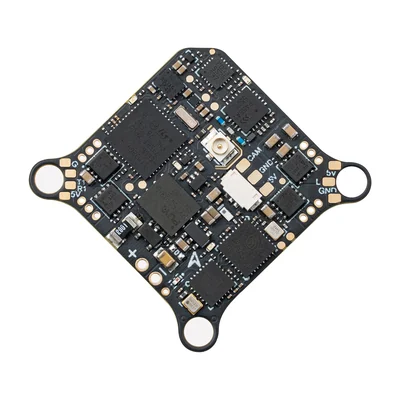

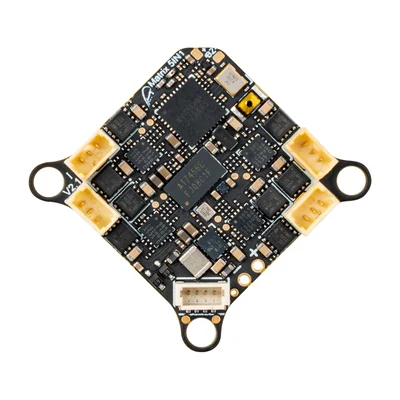

Пять узлов на одной плате для аппарата на 1S: полётный контроллер на STM32G473CEU6 (Cortex-M4, 170 МГц), регулятор на 12 А длительно и 18 А в импульсе, приёмник ELRS 2,4 ГГц на последовательном порту, видеопередатчик 5,8 ГГц на 48 каналов до 400 мВт и чип экранного меню AT7456E. Гироскоп — ICM42688P, ICM42622, BMI270 или LSM6DSK320X, чёрный ящик 16 МБ, датчики напряжения и тока.

В отличие от соседних плат BETAFPV с более широким диапазоном питания, эта рассчитана только на 1S. Исполнения — без пайки, 4,1± 0,1 г, и под пайку, 3,76 г.

Видеопередатчик переключает мощность ступенями 25, 100, 200 и 400 мВт, сетка включает Raceband 5658–5917 МГц, управление по SmartAudio2.0, антенный выход 50 Ом. Разъём батареи BT2.0, моторов — JST1.25, USB — SH1,0–4Pin; посадка 26×26 мм, стабилизатор 5 В до 3 А. Прошивки: Betaflight 4.5.3 с целью BETAFPVG473 и Bluejay для регулятора.

Характеристики приведены по данным производителя: страница модели ↗
