Полётный контроллер BETAFPV Matrix 1-2S Brushed Flight Controller
BETAFPV · Китай под заказ

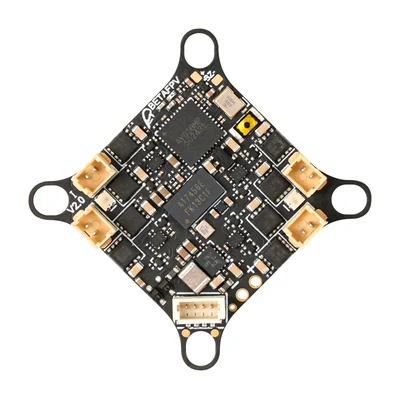

BETAFPV Matrix 1-2S Brushed Flight Controller

Полётный контроллер BETAFPV Matrix для коллекторных моторов, 1–2S, ELRS 2,4 ГГц

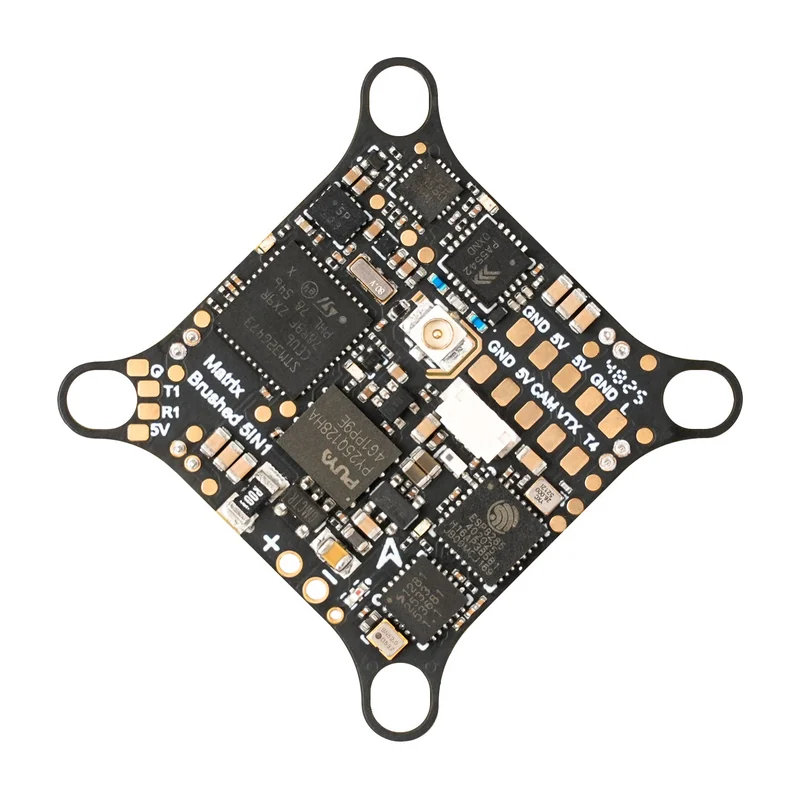

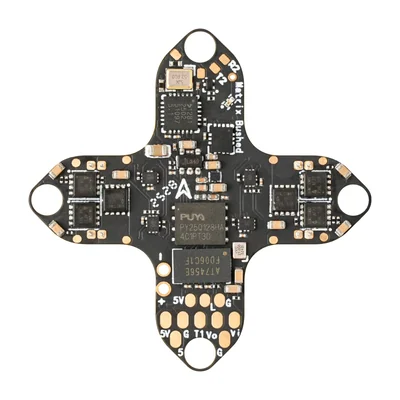

Плата AIO BETAFPV Matrix для коллекторных моторов на 1–2S: STM32G473, гироскоп BMI270, регулятор 12 А, приёмник ELRS 2,4 ГГц, видеопередатчик до 400 мВт, OSD, 3,6–3,8 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BETAFPV Matrix 1-2S Brushed Flight Controller
Производитель
BETAFPV, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер BETAFPV Matrix для коллекторных моторов, 1–2S, ELRS 2,4 ГГц — ток длительный длительно 12 А, в импульсе 18 А, выходная мощность 25/100/200/400/PIT, сенсор напряжение & ток. Из остального: процессор STM32G473CEU6, гироскоп BMI270 (3,2 кГц). Прочее: масса 3,80± 0,1 г (5IN1), 3,56± 0,1 г (4IN1), рабочая температура 10…+80 °C. Производитель — BETAFPV, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32G473CEU6
Гироскоп
BMI270 (3,2 кГц)
Сенсор
напряжение & ток
Регулятор
длительно 12 А
Масса

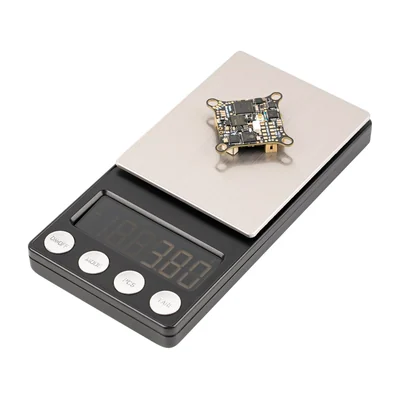

3,80± 0,1 г (5IN1), 3,56± 0,1 г (4IN1)
Питание
1–2S
Мощность передатчика
25/100/200/400/PIT
Диапазон частот
5,8 ГГц 48 каналов, с raceband 5658–5917 МГц
Микроконтроллер
STM32G473CEU6
Память чёрного ящика
16 МБ
Стабилизатор BEC
5 В, макс. 3 А
Экранное меню Betaflight OSD
AT7456E
Регулятор хода
длительно 12 А
Приёмник
по последовательному порту ELRS 2,4 ГГц (V3.4.3)
Видеопередатчик
5,8 ГГц 48 каналов, макс. 400 мВт
Прошивка контроллера
Betaflight_4.5.2_BETAFPVG473_V3 (5IN1), Betaflight_4.5.2_BETAFPVG473_V2 (4IN1)
Разъём USB
SH1,0–4Pin
Разъём батареи
BT2.0
Установочный размер
26×26 мм
Ток длительный
длительно 12 А, в импульсе 18 А
Выходная мощность
25/100/200/400/PIT
Выбор канала
SmartAudio2.0
Тип модуляции
FM
Стабилизация частоты
PLL
Уровень гармоник
макс. -50 дБм
Стабильность частоты
± 100 кГц (Typ.)
Точность частоты
± 200 кГц (Typ.)
Волновое сопротивление
50 Ом
Рабочая температура
10…+80 °C
Семейство микроконтроллера
STM32 G4 (Cortex-M4)
Тактовая частота
170 МГц (паспортная для STM32G473)
Диапазон напряжения питания
3,3–8,7 В (расчёт по числу банок: от 3,3 В до 4,35 В на банку)

Описание

BETAFPV Matrix — плата «всё в одном» для вупов с коллекторными моторами на 1–2S: полётный контроллер на STM32G473 (170 МГц) с гироскопом BMI270, регулятор на 12 А длительно (18 А в импульсе), приёмник ExpressLRS 2,4 ГГц и, в исполнении 5IN1, видеопередатчик 5,8 ГГц на 48 каналов до 400 мВт.

Чёрный ящик 16 МБ, Betaflight OSD на AT7456E, датчики напряжения и тока, BEC 5 В 3 А. Разъём батареи BT2.0, USB — SH1.0, монтаж 26 × 26 мм. Масса 3,80 г у 5IN1 и 3,56 г у 4IN1.

Характеристики приведены по данным производителя: страница модели ↗
