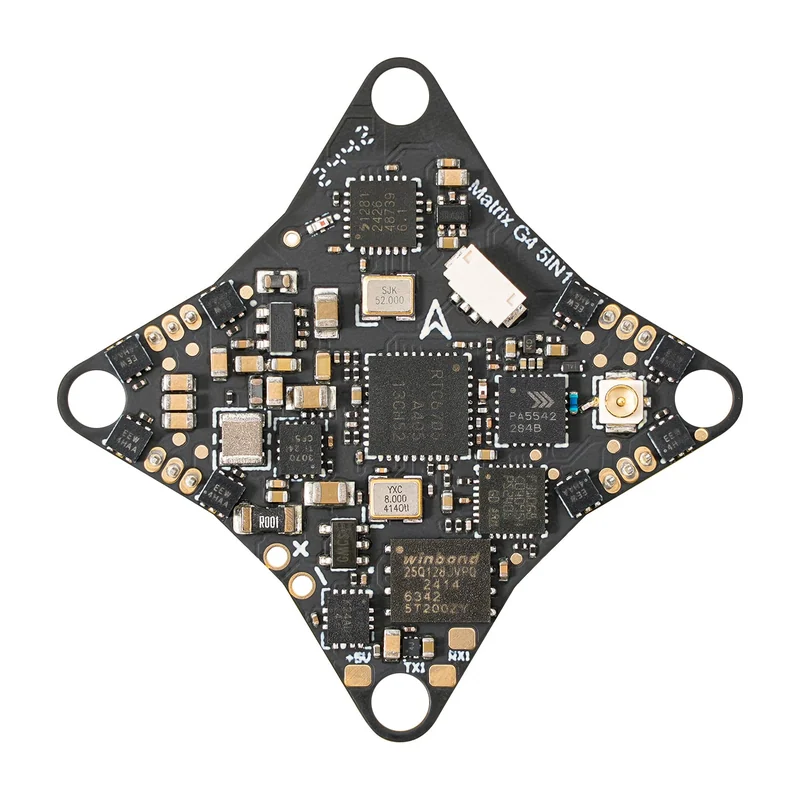

Полётный контроллер BETAFPV Matrix 1S Brushless Flight Controller (5IN1)
BETAFPV · Китай под заказ
BETAFPV Matrix 1S Brushless Flight Controller (5IN1)

Полётный контроллер BETAFPV Matrix 1S 5IN1 для бесколлекторных моторов

Плата AIO BETAFPV Matrix 1S 5IN1 для бесколлекторных вупов: STM32G473, ICM42688P, регулятор 5 А с Bluejay, приёмник ELRS 2,4 ГГц, видеопередатчик до 400 мВт, OSD, масса 3,92 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BETAFPV Matrix 1S Brushless Flight Controller (5IN1)
Производитель
BETAFPV, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер BETAFPV Matrix 1S 5IN1 для бесколлекторных моторов — ток длительный 5 А длительно, 8 А в импульсе, выходная мощность 25/100/200/400/PIT, сенсор напряжение & ток. Из остального: процессор STM32G473C EU6, гироскоп ICM42688P. Прочее: масса 3,92± 0,1 г, рабочая температура 10…+80 °C. Производитель — BETAFPV, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32G473C EU6
Гироскоп
ICM42688P
Сенсор
напряжение & ток
Регулятор
5 А длительно
Масса

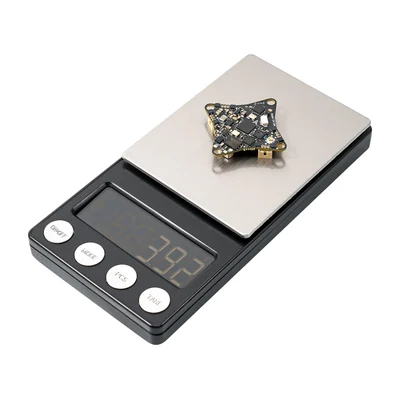

3,92± 0,1 г
Питание
только 1S
Прошивка регулятора
A_X_5_96KHz_V0.19.hex — прошивка Bluejay для BB51
Мощность передатчика
25/100/200/400/PIT
Диапазон частот
5,8 ГГц 48 каналов, с Raceband: 5658–5917 МГц
Микроконтроллер
STM32G473CEU6
Память чёрного ящика
16 МБ
Стабилизатор BEC
5 В, макс. 3 А
Экранное меню Betaflight OSD
AT7456E
Регулятор хода
5 А длительно
Приёмник
по последовательному порту ELRS 2,4 ГГц (V3.4.3)
Видеопередатчик
5,8 ГГц 48 каналов, макс. 400 мВт
Прошивка контроллера
Betaflight_4.5.0_BETAFPVG473
Разъём USB
SH1,0–4Pin
Разъём мотора
JST1.25
Разъём батареи
BT2.0
Размер монтажных отверстий
26×26 мм
Ток длительный
5 А длительно, 8 А в импульсе
Цифровой протокол
DShot300, DShot600
Выходная мощность
25/100/200/400/PIT
Выбор канала
SmartAudio2.0
Тип модуляции
FM
Стабилизация частоты
PLL
Уровень гармоник
макс. -50 дБм
Стабильность частоты
± 100 кГц (Typ.)
Точность частоты
± 200 кГц (Typ.)
Погрешность несущей канала
± 1,5 дБ
Волновое сопротивление
50 Ом
Рабочая температура
10…+80 °C
Семейство микроконтроллера
STM32 G4 (Cortex-M4)
Тактовая частота
170 МГц (паспортная для STM32G473)

Описание

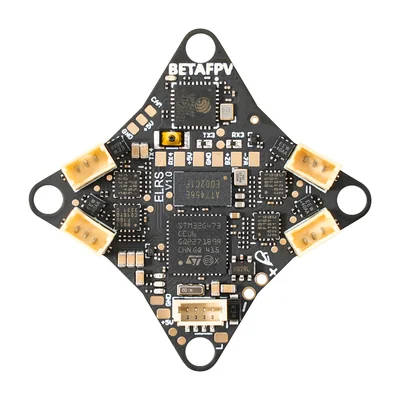

BETAFPV Matrix 1S 5IN1 — плата «всё в одном» для бесколлекторных вупов на 1S: полётный контроллер на STM32G473 с гироскопом ICM42688P, регулятор на 5 А длительно (8 А в импульсе) с Bluejay, приёмник ExpressLRS 2,4 ГГц, Betaflight OSD и видеопередатчик 5,8 ГГц на 48 каналов мощностью 25–400 мВт с управлением по SmartAudio.

Чёрный ящик 16 МБ, датчики напряжения и тока, BEC 5 В 3 А. Разъёмы: BT2.0 для батареи, JST 1,25 для моторов, SH1.0 для USB; монтаж 26 × 26 мм, масса 3,92 г.

Характеристики приведены по данным производителя: страница модели ↗
