Полётный контроллер Happymodel SuperX ELRS V1.0 AIO 5IN1 AIO flight controller
Happymodel · Китай под заказ
Happymodel SuperX ELRS V1.0 AIO 5IN1 AIO flight controller

Полётный контроллер Happymodel SuperX ELRS V1.0 AIO, 1S

Плата 5-в-1 для вупов на 1S: контроллер STM32F411, приёмник ExpressLRS 2,4 ГГц на ESP32, регулятор 5 А (6 А пик), видеопередатчик OpenVTX на 40 каналов до 400 мВт, крепление 25,5 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Happymodel SuperX ELRS V1.0 AIO 5IN1 AIO flight controller
Производитель
Happymodel, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Happymodel SuperX ELRS V1.0 AIO, 1S — ток длительный 5 А длительно, 6 А пик (3 с), процессор STM32F411CEU6 (100 МГц, 512 КБ флеш-памяти), ESP32-PICO-D4, диапазон частот 2,4 ГГц. Из остального: питание 1S батарея вход (DC 2,9–4,35 В). Производитель — Happymodel, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F411CEU6 (100 МГц, 512 КБ флеш-памяти), ESP32-PICO-D4
Датчики
BMI270 (SPI)
Посадочные отверстия
25,5 мм × 25,5 мм
Питание
1S батарея вход (DC 2,9–4,35 В)
Ток длительный
5 А длительно, 6 А пик (3 с)
Прошивка регулятора
Bluejay 0.19.2
Протокол по умолчанию
DSHOT300
Цель прошивки регулятора
O-H-5, ШИМ 48 кГц
Частота пакетов
50 / 150 / 250 / 500 Гц
Версия прошивки ExpressLRS
3.0
Диапазон частот
2,4 ГГц
Антенна
эмалированный медный провод
Протокол приёмника
CRSF по последовательному порту
Прошивка видеопередатчика
OpenVTX
Каналы видеопередатчика
40
Мощность передатчика
25, 100 или 400 мВт, режим PIT
Ток по линии 5 В
до 650 мА при 400 мВт
Разъём антенны
U.FL

Описание

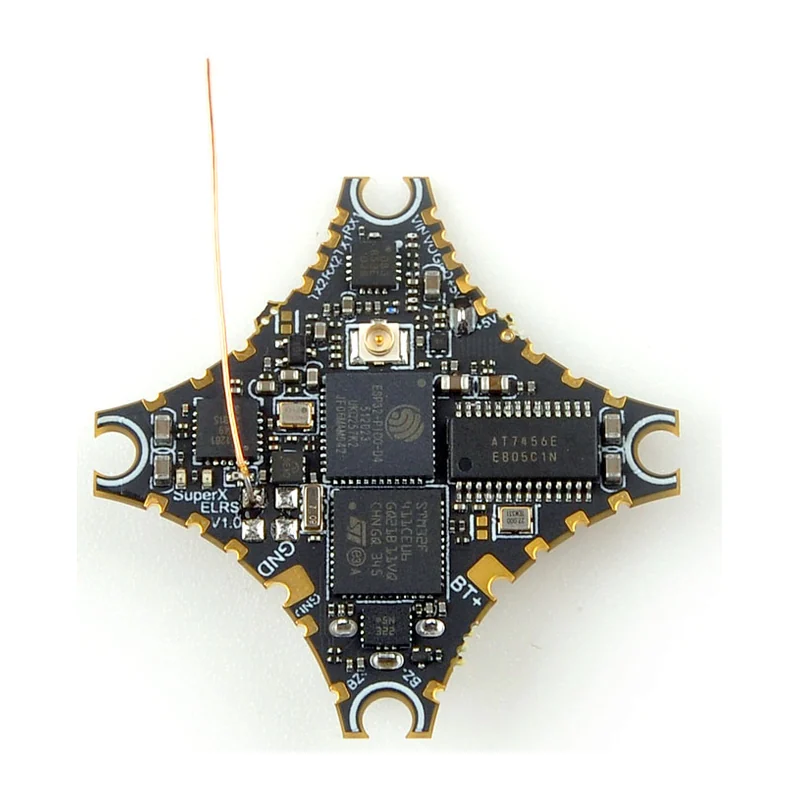

Плата «всё в одном» для вупов на одной банке: полётный контроллер на STM32F411CEU6 (100 МГц, 512 КБ флеш-памяти) с гироскопом BMI270 на шине SPI, приёмник ExpressLRS 2,4 ГГц на ESP32-PICO-D4, четырёхканальный регулятор и аналоговый видеопередатчик. Крепление 25,5 × 25,5 мм, питание 1S — 2,9–4,35 В.

Регулятор держит 5 А длительно и 6 А в пике до 3 с, прошит Bluejay 0.19.2 с целью O-H-5 и частотой ШИМ 48 кГц, протокол по умолчанию — DShot300. Приёмник на ExpressLRS 3.0 работает по CRSF через последовательный порт, частота пакетов — 50–500 Гц, антенна — эмалированный провод.

Видеопередатчик на OpenVTX: 40 каналов, мощность 25, 100 или 400 мВт и режим PIT без излучения, разъём антенны U.FL; при 400 мВт ток по линии 5 В — до 650 мА. Мощность выставляют по нормам радиочастот страны.

Характеристики приведены по данным производителя: страница модели ↗
