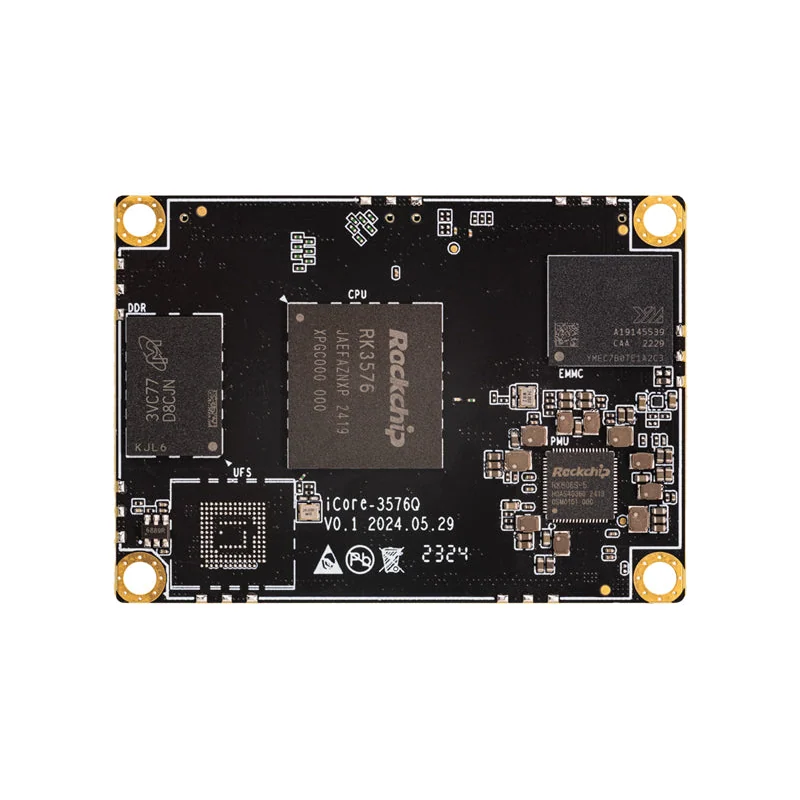

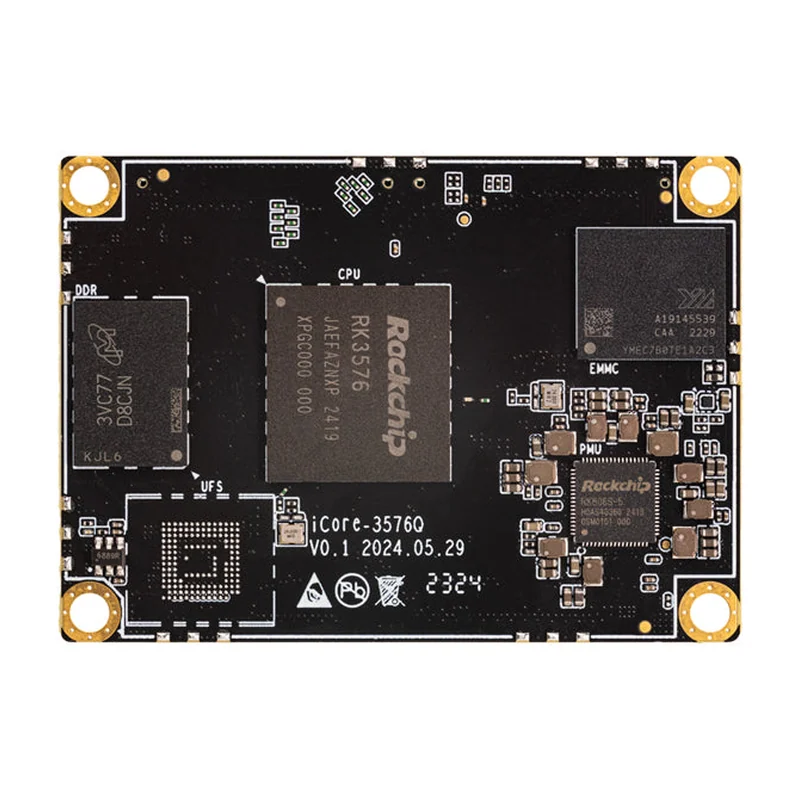

Вычислительный модуль Firefly iCore-3576JQ, RK3576J, NPU 6 TOPS, 60×43 мм, 15 г, −40…+85 °C
Firefly · Китай под заказ
iCore-3576JQ

Вычислительный модуль Firefly iCore-3576JQ, RK3576J, NPU 6 TOPS

Экономичный промышленный SoM для лёгкой полезной нагрузки: два GMAC, две CAN FD и 12 UART с RS485 закрывают всю бортовую обвязку, потребление в типовом режиме меньше ватта.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
iCore-3576JQ
Производитель
Firefly, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Процессор
Rockchip RK3576J (промышленное исполнение), 8 ядер 64 бит (4×Cortex-A72 + 4×Cortex-A53), до 1,6 ГГц
NPU, GPU и ISP
NPU 6 TOPS, два ядра (совместно или независимо), INT4/INT8/INT16/FP16/BF16/TF32; GPU Mali-G52 MC3 @1 ГГц; ISP 16 Мп, шумоподавление при низкой освещённости, RGB-IR сенсоры, HDR до 120 дБ, AI-ISP
Память и накопитель
LPDDR4/LPDDR4x/LPDDR5, 4 или 8 ГБ; eMMC 16/32/64/128/256 ГБ, опционально UFS 2.0
Видеовход
2 × MIPI DPHY CSI (v1.2, 1×4 линии или 2×2 линии), 1 × MIPI DCPHY CSI RX (DPHY v2.0 4/2/1 линии, CPHY v1.1 0/1/2 trio), 1 × DVP 8/10/12/16 бит (BT.601/BT.656/BT.1120)
Видеокодеки
декодирование 8K@30 / 4K@120 (H.265/HEVC, VP9, AVS2, AV1) и 4K@60 (H.264/AVC); кодирование 4K@60 H.265/H.264; MJPG 4K@60
Интерфейс
2 × GMAC (RGMII/RMII, 10/100/1000 Мбит), 2 комбо-порта PCIe 2.1 / SATA 3.1 (один совмещён с USB 3.2 Gen1), 2 × USB 3.2 Gen1 OTG, 2 × SDIO 3.0, 2 × CAN FD, 12 × UART (с поддержкой RS485), 10 × I2C, 2 × I3C, 5 × SPI, 16 × PWM, 7 × SARADC 12 бит до 1 Msps плюс отдельный загрузочный, аппаратный watchdog на плате
Разъём
BTB: 2 × сокет 80 pin + 2 × сокет 100 pin
Питание
5,0 В ± 5 %
Потребление
ВНИМАНИЕ, источники расходятся: карточка товара — макс. 3,75 Вт (5 В/750 мА), норма 0,45 Вт, мин. 0,045 Вт; PDF-даташит для колонки «J» — макс. 4 Вт (5 В/800 мА), норма 0,75 Вт (150 мА), мин. 0,025 Вт (5 мА)
Габариты
60,00 × 42,95 × 5,68 мм
Масса
15 г
Рабочая температура
40 … +85°C

Описание

Модуль на RK3576J — младшая промышленная платформа относительно RK3588J: ядра Cortex-A72/A53 вместо A76/A55 и графика Mali-G52 MC3. NPU при этом те же 6 TOPS, но двухъядерный и с FP16/BF16 — модель можно запускать без перевода в целочисленный формат.

Обвязка ориентирована на борт: два GMAC, две CAN FD и 12 UART с поддержкой RS485 закрывают автопилот, полезную нагрузку и телеметрию одновременно. ISP 16 Мп с HDR до 120 дБ и RGB-IR работает с ночными сенсорами. Ставится на четыре BTB-сокета (2×80 + 2×100 pin).

По потреблению источники расходятся: карточка даёт максимум 3,75 Вт при 5 В, PDF-даташит для колонки «J» — 4 Вт; бюджет питания считайте по большему числу. Несущая плата — своей разработки.

Характеристики приведены по данным производителя: страница модели ↗
