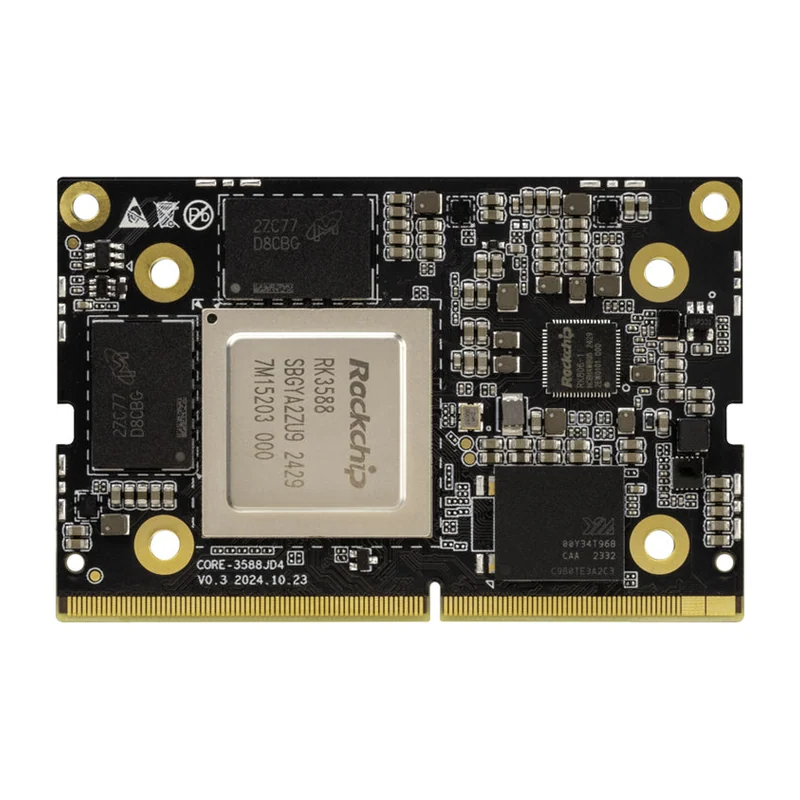

Вычислительный модуль Firefly Core-3588JD4, RK3588, NPU 6 TOPS
SoM в формате SODIMM для сменной вычислительной начинки наземной станции или тяжёлого аппарата: вставляется в краевой разъём несущей платы, поэтому меняется без перепайки.
- Артикул
- Core-3588JD4
- Производитель
- Firefly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Процессор
- Rockchip RK3588, 8 ядер 64 бит (4×Cortex-A76 + 4×Cortex-A55), до 2,4 ГГц
- NPU, GPU и ISP
- NPU до 6 TOPS (INT8), смешанные INT4/INT8/INT16; GPU Mali-G610 MP4, 450 GFLOPS, OpenGL ES 3.2 / OpenCL 2.2 / Vulkan 1.1; ISP 48 Мп с HDR и 3DNR
- Память и накопитель
- LPDDR4/LPDDR4x 4 / 8 / 16 ГБ, до 32 ГБ; eMMC 32/64/128/256 ГБ
- Видеовход и видеовыход
- вход: MIPI CSI 2×4 линии, либо 4×2 линии, либо 1×4 + 2×2 линии; выход: 1 × HDMI 2.1 TX 8K@60 с HDCP 2.3 / eDP 1.3 4K@60 (одновременно не работают)
- Видеокодеки
- декодирование 8K@60 H.265/VP9/AVS2, 8K@30 H.264, 4K@60 AV1; кодирование 8K@30 H.265/H.264
- Интерфейс
- 2 × Gigabit Ethernet (PHY распаян на модуле, наружу выведен MDI), 1 × PCIe 3.0 (2×2 / 1×4 / 4×1 линии) + 3 × PCIe 2.1 по 1 линии, 3 × SATA 3.0 (мультиплексированы с PCIe 2.1), 2 × USB 3.1 Gen1 OTG + 1 × USB 3.1 Gen1 Host, 2 × USB 2.0 Host, 2 × USB 2.0 OTG, 8 × I2C, 7 × UART, 4 × SPI, 2 × ADC, 15 × PWM, 2 × CAN, 1 × SDMMC, независимый watchdog
- Разъём
- краевой SODIMM 260 pin, шаг 0,5 мм
- Питание
- 5 В ± 5 %
- Потребление
- макс. 13 Вт (5 В/2600 мА); норма и покой расходятся: карточка товара — 2,8 Вт (560 мА) и 0,175 Вт (35 мА), PDF-даташит — 2,9 Вт (580 мА) и 0,085 Вт (17 мА)
- Габариты
- 69,6 × 45,0 × 4,6 мм
- Масса
- 18 г
- Рабочая температура
- 20 … +60°C
Описание
Модуль в форм-факторе SODIMM: краевой разъём на 260 pin с шагом 0,5 мм вставляется в сокет несущей платы, как модуль памяти, и меняется без пайки. Это про ремонтопригодность и апгрейд в поле — наземная станция, тяжёлый аппарат, стенд.
Процессор здесь коммерческий RK3588 до 2,4 ГГц — быстрее промышленных RK3588J той же линейки, но диапазон рабочих температур ограничен +60 °C против +85 °C у J-версий. Для отапливаемого отсека и НСУ это не мешает, для наружного борта в мороз — ограничение.
PHY гигабитных портов распаян на модуле, наружу выведен MDI, так что на несущей плате остаются трансформаторы и разъёмы. Питание 5 В ± 5 %, пик 13 Вт (2600 мА) — по этому числу считают источник и радиатор.
Характеристики приведены по данным производителя: страница модели ↗
