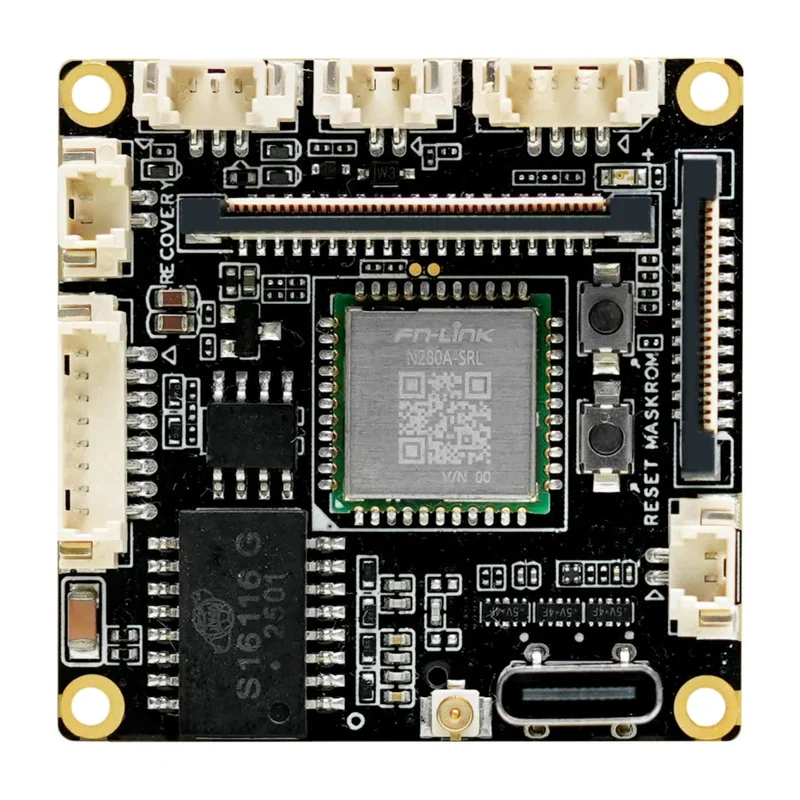

Мини-одноплатник Firefly CAM-3576Q38, RK3576, NPU 6 TOPS
Вычислитель камерного узла лёгкого БПЛА: сам вендор указывает дроны в применениях — модуль 38×38 мм ставится прямо в подвес, тянет два входа MIPI-CSI и отдаёт результат по Ethernet, Wi-Fi 6 или RS485.
- Артикул
- CAM-3576Q38
- Производитель
- Firefly, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Процессор
- Rockchip RK3576, 8 ядер 64 бит (4×Cortex-A72 + 4×Cortex-A53), до 2,2 ГГц
- NPU и GPU
- NPU 6 TOPS, двухъядерный (совместная или независимая работа ядер), INT4/INT8/INT16/FP16/BF16/TF32; GPU Mali-G52 MC3 @1 ГГц, 145 GFLOPS
- ISP
- 16 Мп, шумоподавление при низкой освещённости, поддержка RGB-IR сенсоров, HDR до 120 дБ, AI-ISP
- Память и накопитель
- LPDDR4/LPDDR4x/LPDDR5 4 / 8 / 16 ГБ; eMMC 16/32/64/128/256 ГБ; слот microSD
- Видеовход
- 2 × MIPI-CSI DPHY (MIPI v1.2), 1×4 линии или 2×2 линии, разъём 40 pin 0,5 мм
- Видеокодеки
- декодирование 8K@30 / 4K@120 (VP9, AVS2, AV1) и 4K@60 (H.264/AVC); кодирование 4K@60 H.264; MJPG 4K@60
- Интерфейс
- Ethernet 100 Мбит и RS485 (оба выведены на разъём 8 pin 1,25 мм), Wi-Fi 6 2,4/5 ГГц модулем на плате, 1 × USB 2.0 (через FPC 24 pin), Type-C (device), FPC 24 pin 0,5 мм: 5 В, USB 2.0, ADC, I2C, UART, 10 × GPIO; держатель батарейки RTC, Debug, Recovery
- Аудио
- 1 × MIC (2 pin 1,25 мм), 1 × выход на динамики (4 pin 1,25 мм, 2×10 Вт / 6 или 8 Ом)
- Питание
- DC 12 В через разъём 8 pin 1,25 мм (общий с Ethernet и RS485); потребление вендором не публикуется
- Габариты
- 38,09 × 38,11 × 11,54 мм
- Масса
- 21 г
- Рабочая температура
- 20 … +60°C
Описание
Модуль 38 × 38 мм и 21 г на RK3576 — вычислитель для самого камерного узла: встаёт в подвес или в корпус камеры, где полноразмерная плата уже не помещается. Два входа MIPI-CSI на 40-контактном шлейфе дают пару «видимый диапазон + тепловизор» на одном модуле.
NPU двухъядерный, 6 TOPS: ядра работают вместе на одну тяжёлую сеть или независимо на два потока — по сети на камеру. ISP на 16 Мп с HDR до 120 дБ и поддержкой RGB-IR сенсоров, то есть съёмка с ИК-подсветкой обрабатывается на борту.
Ограничения формата: Ethernet стомегабитный, слота M.2 нет — запись на eMMC или microSD, кодирование только H.264 до 4K@60. Питание 12 В приходит на тот же 8-контактный разъём 1,25 мм, что Ethernet и RS485, — под него нужен свой жгут. Потребление вендор не публикует.
Характеристики приведены по данным производителя: страница модели ↗
