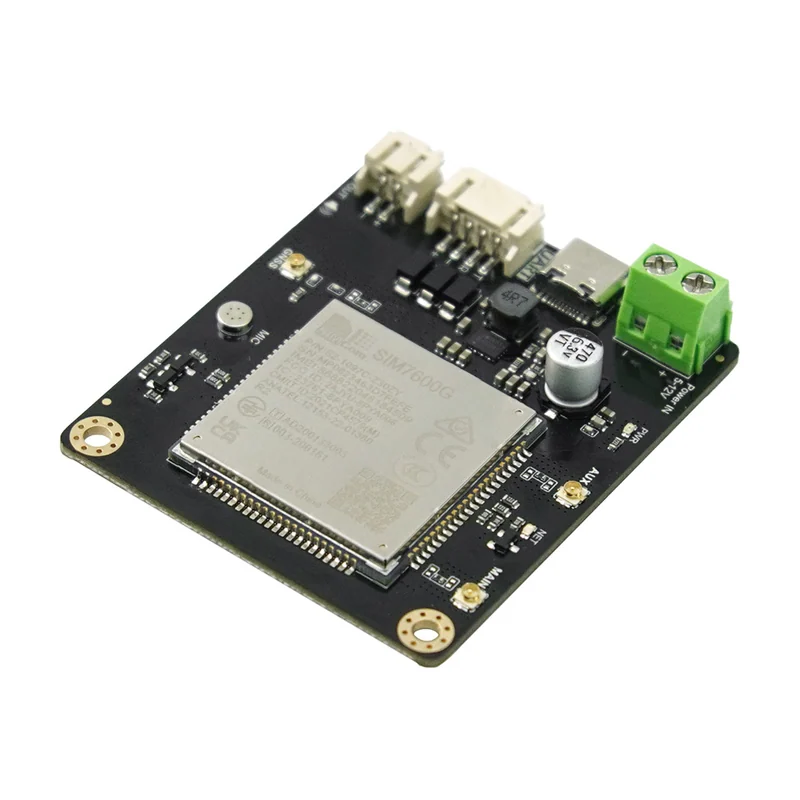

4G-модуль Cat.4 с GNSS DFRobot Gravity SIM7600G-H (TEL0162)
Сотовый модем 4G Cat.4 на SIM7600G-H со встроенным приёмником GPS, BeiDou и ГЛОНАСС: 50 Мбит/с к сети, 150 Мбит/с от сети, UART и питание 3,3–5 В.
- Артикул
- TEL0162
- Производитель
- DFRobot, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
- Документы
- прошивки
Входит в подборку «GNSS-приёмники, компасы и модули связи»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Артикул
- TEL0162
- Питание
- 3,3–5 В
- Частота
- глобальный
- Спутниковые системы
- GPS, BD, ГЛОНАСС
- Рабочая температура
- −40…+85 °C
- Интерфейс UART
- уровни: 3,3–5 В; разъём: PH2,0–4P Gravity стандартная распиновка
- Аудиовыход
- PH2,0–2P
- Регионы применения диапазонов
- все регионы
- Скорость передачи 4G
- CAT4 (к сети 50 Мбит/с, от сети 150 Мбит/с)
- Антенны 4G
- основная антенна IPEX штырьевой разъём ×1; вспомогательная антенна IPEX штырьевой разъём ×1
- Антенна GNSS
- IPEX антенна штырьевой разъём ×1
- Микрофон
- ×1
- Слот SIM-карты
- с фиксацией нажатием
- Светодиодная индикация
- питание: красный; сеть: синий
- Габариты
- 60 мм×52 мм
- Разъём Type-C
- 5 В
- Совместимая батарея
- 1S
Описание
Плата Gravity на модеме SIM7600G-H объединяет сотовую связь 4G категории Cat.4 и приёмник спутниковой навигации GPS, BeiDou и ГЛОНАСС: до 50 Мбит/с к сети и до 150 Мбит/с от сети, глобальная версия для всех регионов. Габариты 60×52 мм, рабочая температура от −40 до +85 °C.
Координаты и передача данных собраны в одном узле — меньше плат, проводов и разъёмов на борту или в наземной станции.
С контроллером модуль связан по UART через разъём PH2,0–4P со стандартной распиновкой Gravity, логические уровни 3,3–5 В. Питание 3,3–5 В либо 5 В по Type-C; сотовый модем потребляет ток импульсами во время передачи, поэтому источник берут с запасом. Антенны подключаются к разъёмам IPEX: основная и вспомогательная 4G и отдельная GNSS. SIM-карта ставится в слот с фиксацией нажатием, питание и сеть индицируют красный и синий светодиоды; есть аудиовыход PH2,0–2P и микрофон.
Документация
Характеристики приведены по данным производителя: страница модели ↗
