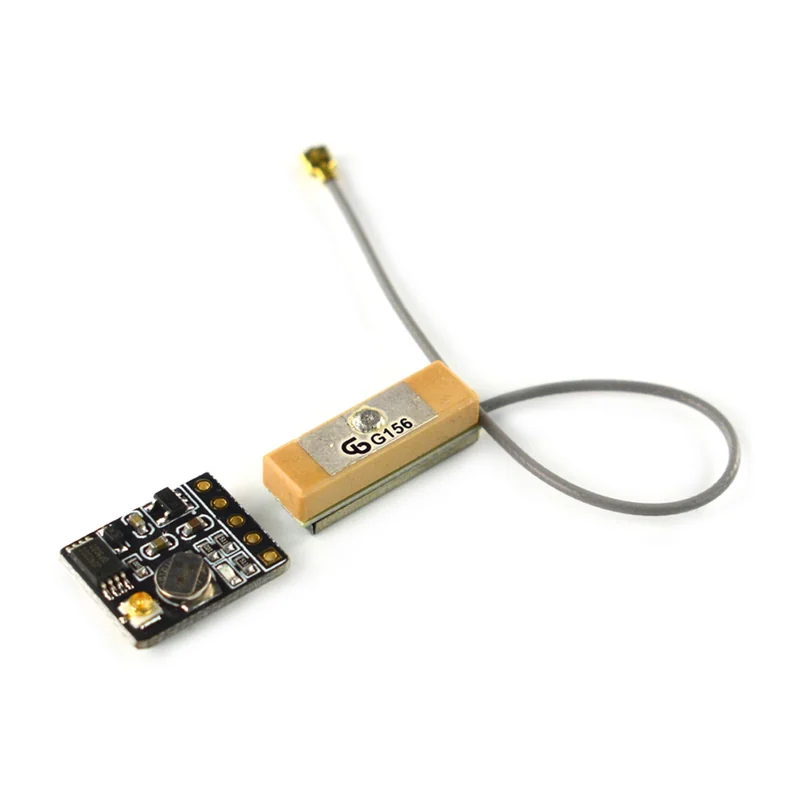

Модуль навигации DFRobot TEL0132 — GPS/BDS/GLONASS/Galileo, AT6558, 32 канала, 13,1 × 15,7 мм
DFRobot · Китай под заказ
TEL0132

GNSS-модуль DFRobot TEL0132: GPS, BeiDou, ГЛОНАСС, Galileo

Приёмник GNSS на сигналы BDS, GPS, ГЛОНАСС, Galileo, QZSS и SBAS: точность менее 2 м, обновление до 10 Гц, холодный старт до 35 с.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TEL0132
Производитель
DFRobot, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «GNSS-приёмники, компасы и модули связи»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул
TEL0132
Питание
3,3–5 В
Габариты
13,1×15,7 мм
Разъёмы антенны
SMA и IPEX
Поддержка A-GNSS
поддерживает
Чувствительность холодного старта
−148 дБм
Чувствительность слежения
−162 дБм
Приём сигнала
BDS/GPS/ГЛОНАСС/GALILEO/QZSS/SBAS
Время холодного старта
≤ 35 с
Время горячего старта
≤ 1 с
Время повторного захвата
≤ 1 с
Чувствительность горячего старта
−156 дБм
Чувствительность повторного захвата
−160 дБм
Точность позиционирования
< 2 м (1σ)
Точность измерения скорости
< 0,1 м/s (1σ)
Точность синхронизации времени
< 30 нс (1σ)
Частота обновления координат
1 Гц(по умолчанию), макс. 10 Гц
Протокол
NMEA 0183
Максимальная высота
18000 м
Максимальная скорость
515 м/s
Максимальное ускорение
4 г
Резервный элемент питания
1,5–3,6 В
Типовое потребление (GPS и BeiDou)
< 25 мА при 3,3 В
Рабочая температура
−40…+85 °C
Температура хранения
−45…+125 °C
Масса
0,6 г
Совместимая батарея
1S

Описание

Приёмник спутниковой навигации для позиционирования и привязки времени: в списке сигналов BDS, GPS, ГЛОНАСС, Galileo, QZSS и SBAS, протокол NMEA0183, координаты 1 Гц по умолчанию и до 10 Гц по настройке. Точность позиции — менее 2 м, скорости — менее 0,1 м/с, синхронизации времени — менее 30 нс (1σ).

Паспорт подробно расписывает чувствительность: −148 дБм при холодном старте, −156 дБм при горячем, −160 дБм при повторном захвате и −162 дБм в слежении. Холодный старт — до 35 с, горячий и повторный захват — до 1 с; поддержка A-GNSS ускоряет первый захват, если доступны вспомогательные данные.

Питание 3,3–5 В, типовое потребление в режиме GPS и BeiDou — менее 25 мА при 3,3 В; резервное питание 1,5–3,6 В сохраняет данные для быстрого рестарта. Антенна подключается через SMA или IPEX. Паспортные пределы: высота до 18000 м, скорость до 515 м/с, ускорение до 4g, рабочая температура от −40 до +85 °C.

Характеристики приведены по данным производителя: страница модели ↗
