4G-модуль DFRobot TEL0163 на A7670G, LTE Cat.1, для Arduino и LattePanda
Модем LTE Cat.1 на A7670G для Arduino и LattePanda: до 5 Мбит/с к сети и 10 Мбит/с от сети, питание 5–12 В через клеммник или 5 В по Type-C.
- Артикул
- TEL0163
- Производитель
- DFRobot, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Артикул
- TEL0163
- Питание
- 5–12 В через клеммник
- Версия по диапазонам
- глобальная (Global)
- Рабочая температура
- −40…+85 °C (нормы 3GPP — при −30…+75 °C)
- Скорость передачи 4G
- CAT1 (к сети: 5 Мбит/с, от сети: 10 Мбит/с)
- Габариты
- 60×52 мм
- Разъём Type-C
- 5 В
- Аудиовыход
- PH2,0–2P
- Микрофон
- ×1
- Совместимая батарея
- 2S (расчёт по питанию 5–12 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
- Диапазоны LTE
- FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66; TDD: B38, B39, B40, B41
- GSM
- 850, 900, 1800, 1900 МГц
- GNSS
- нет, есть в других исполнениях модуля
- SIM-карта
- слот push-lock; переходник SIM в комплекте
- Антенна
- основная, разъём IPEX, в комплекте
- Интерфейс
- UART 3,3–5 В (Gravity PH2.0-4P) — с питанием через клеммник 5–12 В; USB
- Голос и SMS
- есть: микрофон и усилитель звука; SMS в текстовом и PDU-режимах
- Управление
- AT-команды
- Комплектация
- модуль, антенна, переходник SIM, кабель Gravity PH2.0-4P
Видео
Описание

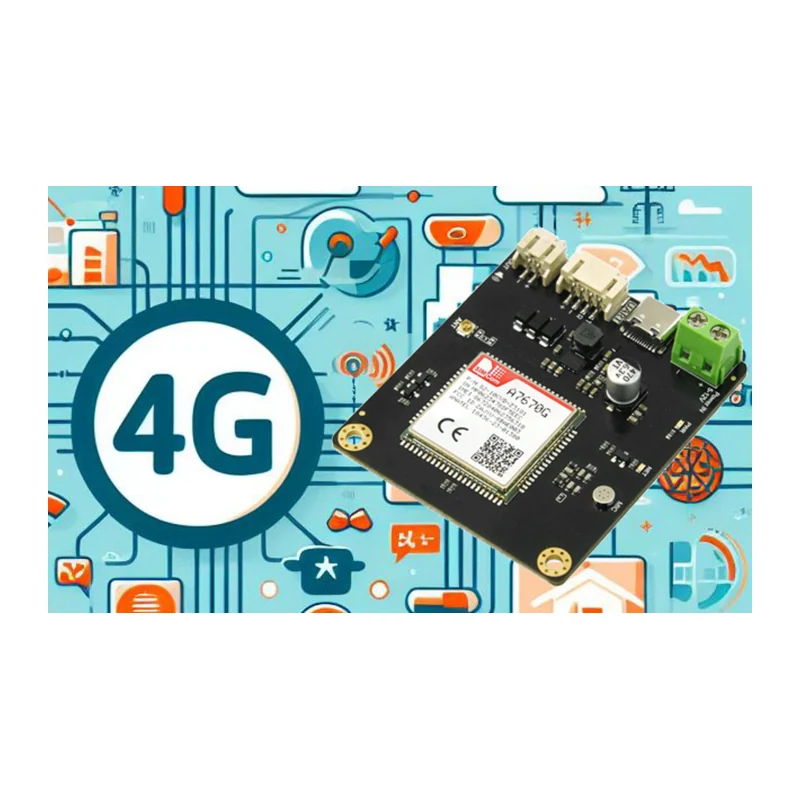

Сотовый модем 4G категории LTE Cat.1 на A7670G в исполнении Gravity, совместимый с Arduino и LattePanda: до 5 Мбит/с к сети и до 10 Мбит/с от сети, глобальная версия по частотным диапазонам. Плата 60×52 мм, рабочая температура от −40 до +85 °C (соответствие нормам 3GPP SIMCom гарантирует при −30…+75 °C); производитель позиционирует модуль для интернета вещей.
Радиомодули ZigBee, LoRa и Wi-Fi строят собственную радиолинию, а здесь канал идёт через сеть оператора: дальность ограничена покрытием сети, а не мощностью передатчика на борту. Кроме передачи данных, на плате есть аудиовыход PH2,0–2P и микрофон.
Питание подают через клеммник 5–12 В или по Type-C 5 В; при связи с контроллером по UART, по данным DFRobot, нужно питание через клеммник. Диапазон клеммника перекрывает напряжение сборки 2S, так что модуль можно запитать напрямую от бортовой или переносной батареи без отдельного преобразователя.
Модуль глобальный по диапазонам: основные российские диапазоны LTE — B3, B7 и B20 — в его списке есть, а при отсутствии LTE он уходит в GSM 900/1800. Связь с контроллером — по UART с уровнями от 3,3 до 5 В или по USB, управление — AT-командами; спутниковой навигации в этом исполнении нет.
Характеристики приведены по данным производителя: страница модели ↗
