Аккумулятор для FPV CNHL Pizza Series, 600 мА·ч, 22,2 В, 6S, 120C
CNHL (China Hobby Line) · Китай под заказ
CNHL Pizza Series 600 мА·ч 6S 120C

Аккумуляторы CNHL Pizza Series 1S–6S, 350–600 мА·ч, 75–120C

Плоские литий-полимерные пакеты CNHL Pizza Series на 1S–6S, 350–600 мА·ч, 75–120C. Основное исполнение — 6S на 600 мА·ч, 120C, 106 г, разъём XT30.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNHL Pizza Series 600 мА·ч 6S 120C
Производитель
CNHL (China Hobby Line), Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Посчитать время полёта с этой сборкой Откроется калькулятор с уже подставленными ёмкостью и числом банок — останется указать взлётную массу.

Коротко

Аккумуляторы CNHL Pizza Series 1S–6S, 350–600 мА·ч, 75–120C — ёмкость 600 мА·ч, ток разряда (C) 120C длительно / 240C в импульсе, напряжение 22,2 В (6S1P). Из остального: артикул производителя 601206PZ. Прочее: масса 106 г, габариты 48×12×74 мм. Производитель — CNHL (China Hobby Line), Китай; раздел каталога — аккумуляторы для FPV-платформ.

Характеристики

Артикул производителя
601206PZ
Ёмкость
600 мА·ч
Напряжение
22,2 В (6S1P)
Ток разряда (C)
120C длительно / 240C в импульсе
Ток заряда (C)
5C макс
Габариты

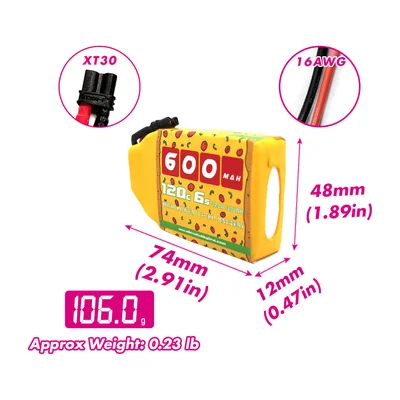

48×12×74 мм
Масса
106 г
Разъём разряда
XT30
Балансировочный разъём
JST-XH
Сечение провода
16 AWG
Запас энергии
13,3 Вт·ч (расчёт по паспортной ёмкости и номинальному напряжению)
Рекомендуемый ток заряда 1C
0,6 А (расчёт по паспортной ёмкости)
Число банок
6 шт
Напряжение полностью заряженного пакета
25,2 В (расчёт: 6 × 4,2 В)
Напряжение хранения
22,8 В (расчёт: 6 × 3,8 В)
Химия ячейки
литий-полимерная, 3,7 В номинал
Удельная энергия пакета
126 Вт·ч/кг (расчёт по паспортным ёмкости, напряжению и массе)
Объём пакета
0,043 л (расчёт по паспортным габаритам)
Объёмная плотность энергии
312 Вт·ч/л (расчёт по паспортным габаритам и энергии)
Ток по заявленной токоотдаче
72 А (расчёт: ёмкость × заявленная C; методика измерения C у производителей не нормирована)

Исполнения серии 4

МодельЁмкостьНапряжениеТок разряда (C)ГабаритыМассаРазъём разряда
CNHL Pizza Series 350 мА·ч 1S 75C350 мА·ч3,8 В (1S1P)75C длительно / 150C в импульсе6×11×67 мм—BT2.0
CNHL Pizza Series 600 мА·ч 3S 120C600 мА·ч11,1 В (3S1P)120C длительно / 240C в импульсе24×12×74 мм53 гXT30
CNHL Pizza Series 600 мА·ч 4S 120C600 мА·ч14,8 В (4S1P)120C длительно / 240C в импульсе31,5×12×74 мм75 гXT30
CNHL Pizza Series 600 мА·ч 6S 120C характеристики выше600 мА·ч22,2 В (6S1P)120C длительно / 240C в импульсе48×12×74 мм106 гXT30

Характеристики выше приведены для исполнения CNHL Pizza Series 600 мА·ч 6S 120C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Pizza Series — плоские пакеты CNHL для микродронов и лёгких FPV-аппаратов, где батарею кладут на раму или под неё. Здесь собраны исполнения 3S, 4S и 6S на 600 мА·ч (120C длительно, 240C в импульсе) и 1S на 350 мА·ч (75C, высоковольтный, разъём BT2.0).

Основное исполнение — 6S1P на 600 мА·ч (артикул 601206PZ): 22,2 В, 13,3 Вт·ч, масса 106 г, корпус 48×12×74 мм. Заявленные 120C по расчёту дают 72 А; удельная энергия — 126 Вт·ч/кг, на литр объёма — 312 Вт·ч.

Удельная энергия у исполнений — 118–133 Вт·ч/кг: высокая токоотдача достаётся ценой массы. Силовой разъём XT30 на проводе 16 AWG, балансировочный — JST-XH; для 6S полный заряд — 25,2 В, хранение — 22,8 В, допустимый ток заряда — до 5C.

Характеристики приведены по данным производителя: страница модели ↗
