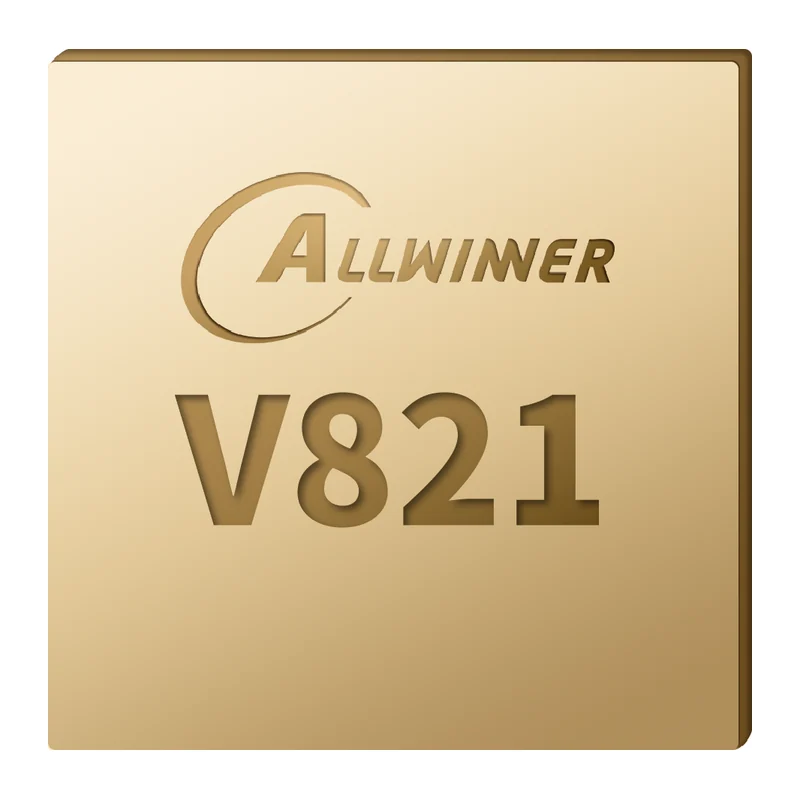

Процессор Allwinner V821: два ядра RISC-V, Wi-Fi 4, H.264 4 Мп
Применяют в беспроводных IP-камерах, дверных видеозвонках и умных замках с автономным питанием, где важны быстрый старт и низкое потребление в дежурном режиме.
- Артикул
- Allwinner V821
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: питание, рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Процессор
- RISC-V
- Тактовая частота
- до 1 ГГц
- Микроконтроллерное ядро
- RISC-V, до 600 МГц
- Память
- SiP 64 МБ DDR (в корпусе микросхемы)
- Видеокодек
- H.264–4 Мп при 20 кадр/с; JPEG — 8192 × 8192
- Видеодекодер
- JPEG — 8192 × 8192
- Камерные входы
- MIPI CSI — 2×1 линия / 1×2 линии; параллельный CSI 8/10/12 бит
- Дисплейные выходы
- Serial RGB / I8080–800 × 480 при 60 кадр/с
- Беспроводная связь
- Wi-Fi 4, 2,4 ГГц; 180 мкА при DTIM10 и 4,2 В
- Интерфейс
- USB 2.0 DRD, SDIO, Ethernet RMII
- Последовательные интерфейсы
- UART ×4, TWI ×3, SPI ×3
- Управление нагрузкой
- PWM ×12, GPADC
- Встроенные блоки
- LDO, драйвер IRCUT, аудиокодек
- Корпус
- QFN88, 9 × 9 мм
- Программная платформа
- Tina Linux, FreeRTOS
- Исполнение на странице
- V821L2-WXX
Описание
V821 — однокристальная система с двумя ядрами RISC-V (основное до 1 ГГц и микроконтроллерное до 600 МГц). Гетерогенная схема нужна для быстрого пробуждения: микроконтроллерное ядро обслуживает дежурный режим, основное включается только на время съёмки и передачи. В корпус интегрированы память SiP DDR объёмом 64 МБ, радиомодуль Wi-Fi, LDO-стабилизаторы, драйвер механического ИК-фильтра (IRCUT) и аудиокодек, поэтому обвязка платы сокращается.
Видеотракт строится вокруг собственного ISP и аппаратного кодера H.264, обеспечивающего запись 4 Мп при 20 кадр/с; JPEG обрабатывается до 8192 × 8192 как на кодирование, так и на декодирование. Камерный вход допускает одну, две или три матрицы: MIPI CSI в конфигурациях 2×1 линия или 1×2 линии плюс параллельный CSI с шиной 8, 10 или 12 бит. Дисплейный выход — Serial RGB или I8080 с разрешением до 800 × 480 при 60 кадр/с, то есть под небольшую панель домофона или замка.
Беспроводная часть — Wi-Fi 4 в диапазоне 2,4 ГГц; производитель приводит ток удержания соединения 180 мкА при DTIM10 и напряжении 4,2 В, что и определяет срок работы автономного устройства от аккумулятора. Заявлена поддержка алгоритмов детекции движения и обнаружения человека.
Периферия: USB 2.0 DRD, SDIO, Ethernet RMII, четыре UART, три TWI, три SPI, двенадцать каналов PWM, GPADC. Корпус QFN88 размером 9 × 9 мм. Программные платформы — Tina Linux и FreeRTOS. Серия V821 содержит несколько субмоделей; на странице описан вариант V821L2-WXX.
Характеристики приведены по данным производителя: страница модели ↗
