Экшн-камера на борту: стабилизация, битрейт и перегрев
Камера, снимающая час на столе, в потоке воздуха снимает дольше, а в закрытом корпусе — восемь минут.
Стабилизация: электронная и механическая
Электронная стабилизация вырезает из кадра запас и сдвигает его, компенсируя тряску. Она бесплатна по массе, но съедает поле зрения и не справляется с низкочастотной раскачкой.
Механический подвес компенсирует наклоны физически, сохраняя всё поле и всю детализацию. Он тяжелее и дороже, зато работает на длинных фокусах, где электронной стабилизации уже не хватает.
Практика: для широкоугольной съёмки с мультиротора электронной стабилизации хватает; для длиннофокусной и для съёмки с самолёта нужен подвес.
| Способ | Потеря поля | Масса | Справляется с |
|---|---|---|---|
| Электронная в камере | 10–20 % | нет | высокочастотной тряской |
| Электронная по данным IMU | 10–15 % | нет | тряской и мелкими наклонами |
| Одноосевой подвес | нет | 30–80 г | тангажом |
| Трёхосевой подвес | нет | 100–400 г | всеми наклонами и рысканием |
Битрейт и карта памяти
Битрейт определяет, сколько деталей переживёт сжатие. На однородной сцене разница незаметна, на листве и ряби — решающая.
Карта должна устойчиво держать скорость записи выше битрейта. Маркировка V30 означает гарантированные 30 МБ/с, V60 и V90 — соответственно больше; класс скорости важнее максимальной паспортной цифры. Битрейт камеры указывают в мегабитах: 100 Мбит/с — это 12,5 МБ/с, и V30 хватает с запасом; 200 Мбит/с — уже 25 МБ/с, и V30 работает впритык.
Сбой записи на высоком битрейте обычно выглядит как остановка съёмки в середине полёта, и причина почти всегда в карте, а не в камере.
Перегрев
Экшн-камера рассчитана на обдув в движении. В закрытом отсеке или под обтекателем она перегревается и останавливает запись — тем быстрее, чем выше разрешение и частота кадров.
Простое решение — не закрывать камеру наглухо и обеспечить продув. Второе — снизить разрешение или частоту кадров до значений, которые камера держит длительно.
Проверяют на земле в собранном аппарате: включают запись в рабочем режиме и засекают, через сколько минут она прервётся.
Питание и синхронизация
Внешнее питание избавляет от смены аккумуляторов между вылетами, но питать камеру от той же шины, что и приёмник, не стоит: она даёт помеху и просадку при старте записи.
Запуск записи по команде с полётного контроллера избавляет от забытой кнопки и позволяет привязать кадры ко времени задания.
Для фотограмметрии нужна ещё и метка момента съёмки: контроллер записывает координату в момент срабатывания затвора, и без этого привязка кадров к местности теряет точность.
Экшн-камеры в каталоге
Позиции каталога, к которым относится всё сказанное выше.
Экшн-камера Foxeer Legend 3, 4K 30 к/с, Ambarella A12, 155°
Шлемовая камера RunCam HelmetCam 2, 1080p 60 к/с, аккумулятор 18650

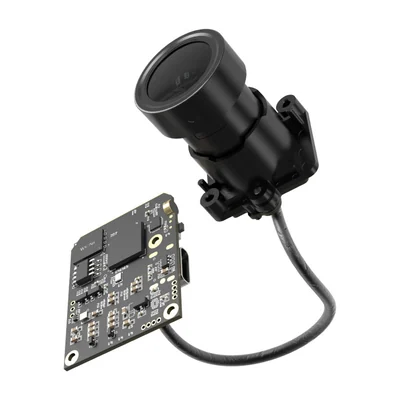

Камера ночного видения RunCam Night Cam Prototype, 2,7K, сенсор 1/1,8″
