DRONPARTS компоненты бпла Запрос предложения

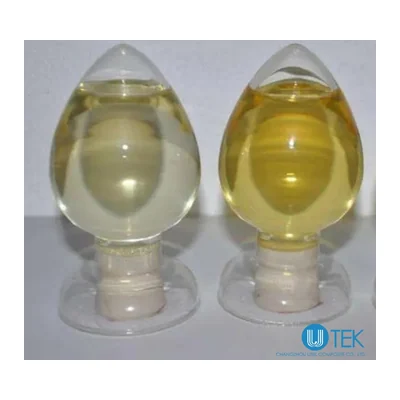

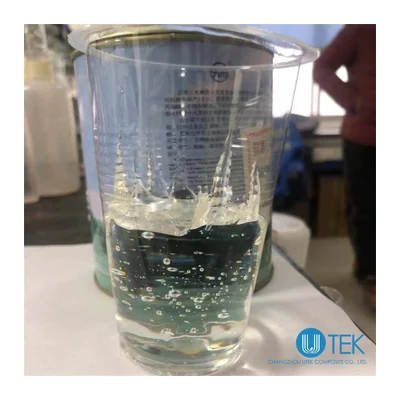

Эпоксидная смола UTEK высокоэффективная составная, Tg 80–210 °C, прочность на изгиб 80–155 МПа
UTEK Composite · Китай под заказ
3768, 3310 A/B…3220 A/B, MERICAN 3225/3527

Эпоксидная смола UTEK высокоэффективная составная, Tg 80–210 °C, прочность на изгиб 80–155 МПа

Оригинальное название: High Performance Formulated Epoxy Resin

Составные эпоксидные системы для RTM, HP-RTM, WCM, VARI, литья, пултрузии, намотки и препрега: вязкость смеси 200–35 000 сП, Tg 80–210 °C, прочность при растяжении 50–95 МПа, при изгибе 80–155 МПа, удлинение 2,0–10,0 %.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
3768, 3310 A/B…3220 A/B, MERICAN 3225/3527
Производитель
UTEK Composite, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Эпоксидные системы: смола, отвердитель, гелькоут», «Композиты и материалы для планера»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Эпоксидная смола UTEK высокоэффективная составная, Tg 80–210 °C, прочность на изгиб 80–155 МПа — тип составная эпоксидная система, одно- и двухкомпонентная, основа эпоксидная смола, вязкость 200–35 000 сП (в зависимости от марки и температуры измерения). Из остального: температура стеклования 80–210 °C. Производитель — UTEK Composite, Китай; раздел каталога — эпоксидные смолы и связующие.

Характеристики

Тип
составная эпоксидная система, одно- и двухкомпонентная
Основа
эпоксидная смола
Вязкость
200–35 000 сП (в зависимости от марки и температуры измерения)
Температура стеклования
80–210 °C
Прочность на разрыв
50–95 МПа
Прочность на изгиб
80–155 МПа
Относительное удлинение
2,0–10,0 %
Способ переработки
RTM, HP-RTM, WCM, VARI, литьё, ручная выкладка, пултрузия, намотка, препрег
Срок хранения
6 месяцев при температуре ниже 0 °C (MERICAN 3225)
Применение
автокомпозиты, лопасти ветроустановок, трубы, ёмкости, газовые баллоны, авиационные ламинаты

Описание

Высокоэффективная составная эпоксидная смола — линейка готовых эпоксидных систем, одно- и двухкомпонентных, подобранных под конкретный процесс переработки. Материалы отличаются сочетанием прочности при растяжении и изгибе с заданной температурой стеклования.

Системы для RTM и его разновидностей: 3768 — однокомпонентная, вязкость 200–300 сП при 80 °C, Tg 191 °C (E'), прочность при растяжении 70 МПа, при изгибе 140 МПа, удлинение 6,0 %; 3310 A/B — 200–400 сП при 60 °C, Tg 125–135 °C; 3300 A/B для HP-RTM — 200–400 сП при 40 °C, прочность при растяжении 75–85 МПа; 3301 A/B для WCM — 300–500 сП, Tg 110–120 °C, изгиб 145–155 МПа. Инфузионные системы VARI: 3311 A/B (220–280 сП при 25 °C, Tg 80–90 °C, сертификат Germanischer Lloyd для лопастей ветроустановок) и 3312 A/B (250–300 сП при 25 °C, Tg 95–105 °C, низкий пик экзотермы, усталостная стойкость).

Для литья и ручной выкладки предназначена 3296 A/BS (400–600 сП при 25 °C, Tg 80–90 °C, удлинение 7,0–10,0 %). Пултрузионные системы: 3229 A/B (900–1200 сП при 25 °C, Tg более 120 °C), 3226 A/B (600–900 сП), 3228 A/B (700–900 сП, Tg более 140 °C), 3881 A/B (700–1000 сП, Tg более 190 °C, для проводов ACCC). Для намотки — 3220 A/B (450–550 сП при 25 °C, Tg 145–155 °C, прочность при растяжении 85–95 МПа) для труб, ёмкостей и газовых баллонов.

Препреговые системы: MERICAN 3225 (27 500 сП при 70 °C, Tg 135–145 °C, срок хранения 6 месяцев при температуре ниже 0 °C), MERICAN 3527 (35 000 сП при 70 °C, безгалогенный антипирен, ламинаты соответствуют DIN 5510–2 и UL94 V0), 3597 (20 000 сП при 70 °C, Tg 130–140 °C, для контейнеров из углепластика) и 3767 для авиационного применения (Tg 210 °C с волокном T800, CAI ламината не менее 260 МПа).

Характеристики приведены по данным производителя: страница модели ↗

Похожие позиции
