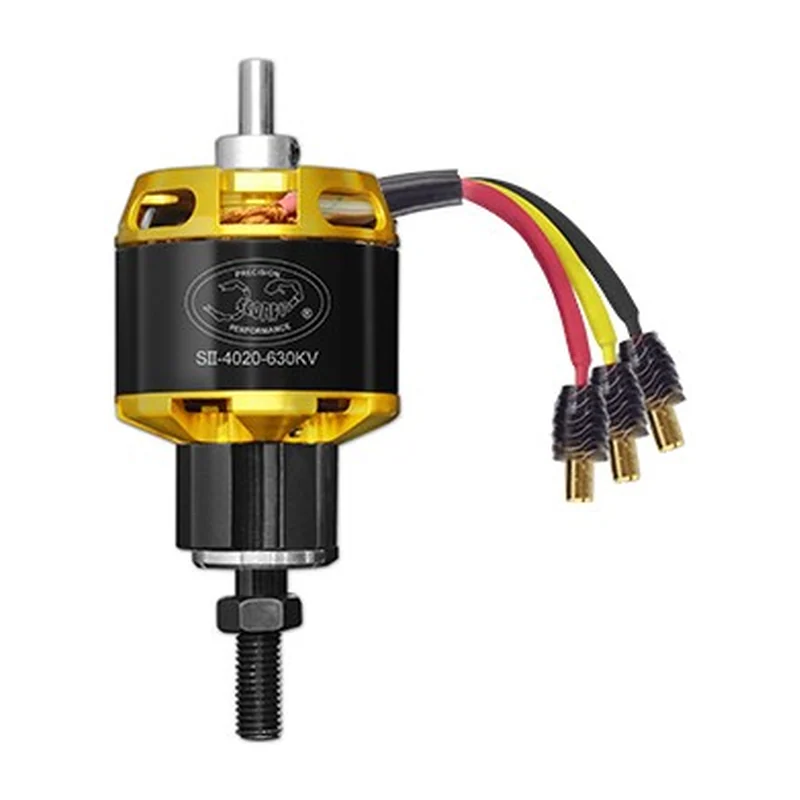

Двигатель бесколлекторный Scorpion SII-4020-630KV

Мотор наружного ротора для самолётов и мультироторов: статор 40 × 20 мм, 630 об/В, 95 А и 1500 Вт длительно, до 6S, масса 288 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: SII-4020-630KV
Производитель: Scorpion, Тайвань
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Чего в карточке нет: габариты — пришлём по запросу.

Входит в подборку «Силовой тракт самолётного БПЛА и VTOL»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Двигатель бесколлекторный Scorpion SII-4020-630KV — KV 630 об/В, ток длительный 95 А, диаметр статора 40,0 мм. Из остального: толщина статора 20,0 мм. Прочее: масса 288 г. Производитель — Scorpion, Тайвань; раздел каталога — моторы для самолётных БПЛА.

Характеристики

Диаметр статора: 40,0 мм
Толщина статора: 20,0 мм
Зубьев статора: 12
Магнитных полюсов: 14
Обмотка: 11 витков, треугольник
Провод обмотки: 25 жил × 0,25 мм
KV: 630 об/В
Ток холостого хода: 1,54 А
Сопротивление обмотки: 0,015 Ом
Ток длительный: 95 А
Мощность длительная: 1500 Вт
Масса: 288 г
Внешний диаметр: 48,9 мм
Диаметр вала: 5,98 мм
Резьба адаптера: M8×1,0
Длина корпуса: 46,15 мм
Полная длина: 78,40 мм
Макс. банок LiPo: 6S
Тайминг: 5°
Частота ШИМ: 8 кГц
Объём статора: 25,1 см³ (расчёт по размеру статора)

Описание

Scorpion SII-4020-630KV — бесколлекторный мотор наружного ротора со статором 40 × 20 мм (12 зубьев, 14 полюсов) и обмоткой из 11 витков, соединённой треугольником; 630 об/В. Длительный ток — 95 А, длительная мощность — 1500 Вт, питание — до 6S Li-Po.

Сопротивление обмотки — 0,015 Ом, ток холостого хода — 1,54 А. Производитель рекомендует тайминг 5° и частоту ШИМ 8 кГц. В данных длительная мощность 1500 Вт указана при токе 95 А: при 6S эти цифры не сходятся, поэтому мощность и допустимое число банок уточняют у поставщика.

Корпус Ø48,9 мм длиной 46,15 мм, полная длина 78,4 мм, масса 288 г. Вал 5,98 мм, адаптер винта с резьбой M8×1,0. Объём статора — 25,1 см³.

Характеристики приведены по данным производителя: страница модели ↗
