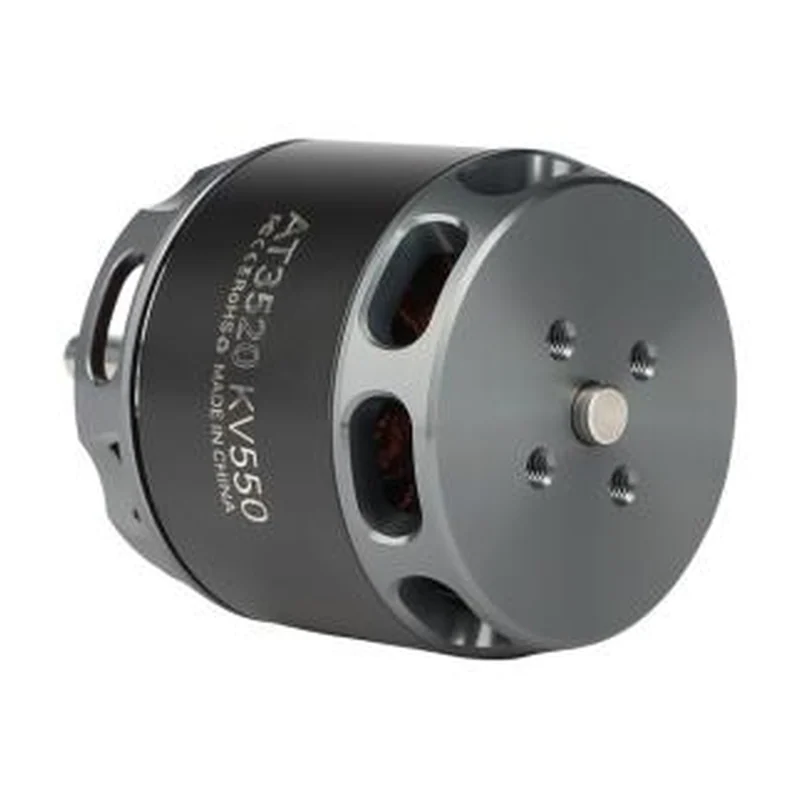

Мотор бесколлекторный самолётный T-MOTOR AT3520 KV550/KV720/KV850
Длинновальный мотор на 4–6S для самолётных БПЛА: статор 35×20 мм, 1100 Вт в режиме до 180 с, масса 218 г; данные для KV550.
- Артикул
- AT3520 KV550/KV720/KV850
- Производитель
- T-MOTOR, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: ток длительный — пришлём по запросу.
Входит в подборку «Силовой тракт самолётного БПЛА и VTOL»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Исполнение
- длинный вал, KV550
- Масса с проводами
- 218 г
- Габариты
- ⌀43×65 мм
- Сопротивление обмотки
- 31 мОм
- Провода
- эмальпровод 100 мм
- Схема обмотки
- 12N14P
- Диаметр вала
- вход 5 мм, выход 5 мм
- Питание
- 4–6S
- Ток холостого хода (10 В)
- 1,1 А
- Пиковый ток (180 с)
- 50 А
- Макс. мощность (180 с)
- 1100 Вт
- Диаметр статора
- 35 мм (по маркировке производителя)
- Высота статора
- 20 мм (по маркировке производителя)
- Объём статора
- 19,2 см³ (расчёт по размеру статора)
- Обороты холостого хода на 4S
- 8 140 об/мин (расчёт: KV × 14,8 В)
- Обороты холостого хода на 6S
- 12 210 об/мин (расчёт: KV × 22,2 В)
- KV
- 550 / 720 / 850
Описание
Батарея 4–6S и длинный вал: мотор для самолётных БПЛА с корпусом ⌀43×65 мм и статором 35×20 мм, схема 12N14P. Выпускается в исполнениях KV550, KV720 и KV850; паспортные цифры даны для KV550: 1100 Вт и пиковый ток 50 А в режиме до 180 с, ток холостого хода 1,1 А при 10 В, сопротивление обмотки 31 мОм. Масса с проводами — 218 г.Расчётный объём статора — 19,2 см³. Расчётный объём статора — 19,2 см³.
Расчётные обороты холостого хода для KV550: 8 140 об/мин на 4S и 12 210 об/мин на 6S, под нагрузкой ниже. Под исполнения KV720 и KV850 берут винт меньшего диаметра — обороты у них выше. Вал 5 мм, выводы — эмалированный провод длиной 100 мм; регулятор подбирают с запасом к 50 А.
Характеристики приведены по данным производителя: страница модели ↗
Вся серия T-Motor AT: 13 моделей со сводной таблицей
