Инерциальный модуль SBG Systems Pulse-80, нестабильность нуля гироскопа 0,1 °/ч
SBG Systems · Франция под заказ

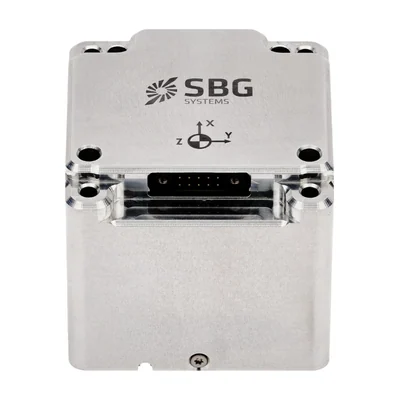

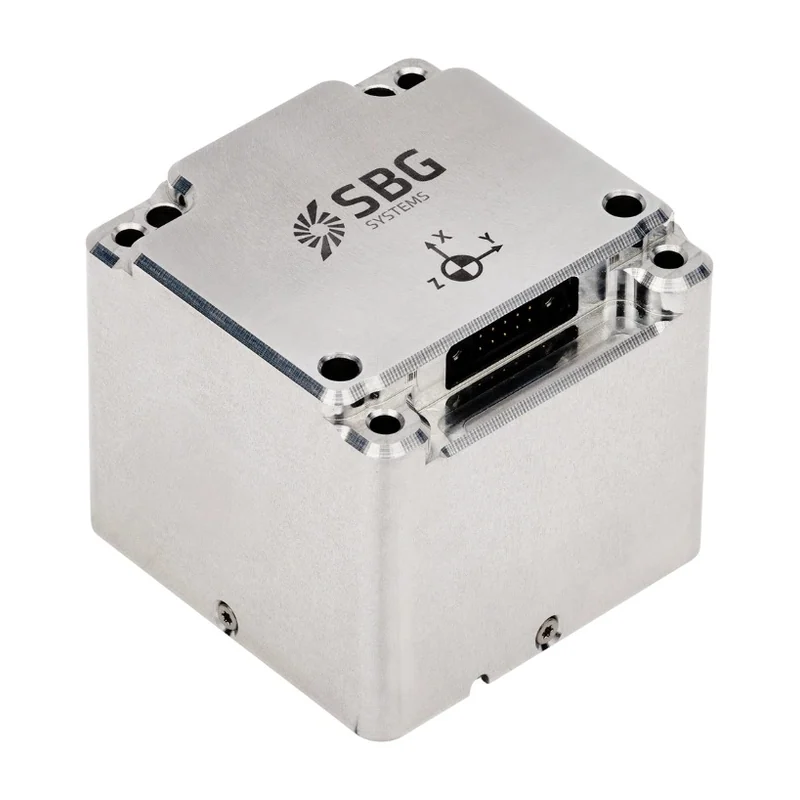

SBG Systems Pulse-80

Инерциальный модуль SBG Systems Pulse-80, нестабильность нуля 0,1°/ч

Корпусный инерциальный модуль с нестабильностью нуля гироскопа 0,1 °/ч и блужданием угла 0,012 °/√ч; масса 260 г, питание 5–36 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Pulse-80
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Инерциальный модуль SBG Systems Pulse-80, нестабильность нуля 0,1°/ч — питание 5–36 В, диапазон гироскопов ± 400 °/с, нестабильность нуля гироскопа 0,1 °/ч. Из остального: случайное блуждание угла 0,012 °/√ч. Прочее: масса 260 г, габариты 56 × 56 × 50,5 мм, рабочая температура −40…+71 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные измерительные модули (IMU).

Характеристики

Диапазон гироскопов
± 400 °/с
Нестабильность нуля гироскопа
0,1 °/ч
Случайное блуждание угла
0,012 °/√ч
Диапазон акселерометров
± 40 g
Нестабильность нуля акселерометров
6 мкg
Частота выдачи данных
до 2 кГц
Протоколы вывода
двоичный sbgECom
Питание
5–36 В
Потребление
< 1,8 Вт
Масса
260 г
Габариты
56 × 56 × 50,5 мм
Защита
IP4X
Рабочая температура
−40…+71 °C
Вибрация
10 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
< 2000 g
Наработка на отказ
50 000 ч

Описание

Инерциальный блок с гироскопами низкого дрейфа в корпусе 56×56×50,5 мм массой 260 г: диапазон ± 400 °/с, нестабильность нуля 0,1 °/ч, случайное блуждание угла 0,012 °/√ч. Акселерометры ± 40 g с нестабильностью нуля 6 мкg, выдача данных до 2 кГц в протоколе sbgECom. Назначение — точное счисление ориентации и курса там, где внешняя коррекция редкая или пропадает надолго.

Диапазон гироскопов ± 400 °/с: блок рассчитан на плавную динамику — съёмочные и картографические носители, тяжёлые самолётные БПЛА. Корпус со степенью защиты IP4x, потребление до 1,8 Вт.

Диапазон питания 5–36 В упрощает подключение к бортовой сети. Рабочая температура от −40 до +71 °C, вибрация до 10 g RMS в полосе 20 Гц – 2 кГц, наработка на отказ 50 000 ч. По воде степень защиты IP4x не нормирована, поэтому блок размещают внутри фюзеляжа, жёстко и ближе к центру масс.

Характеристики приведены по данным производителя: страница модели ↗
