Инерциальный модуль SBG Systems Pulse-40 OEM, нестабильность нуля гироскопа 0,5 °/ч
SBG Systems · Франция под заказ

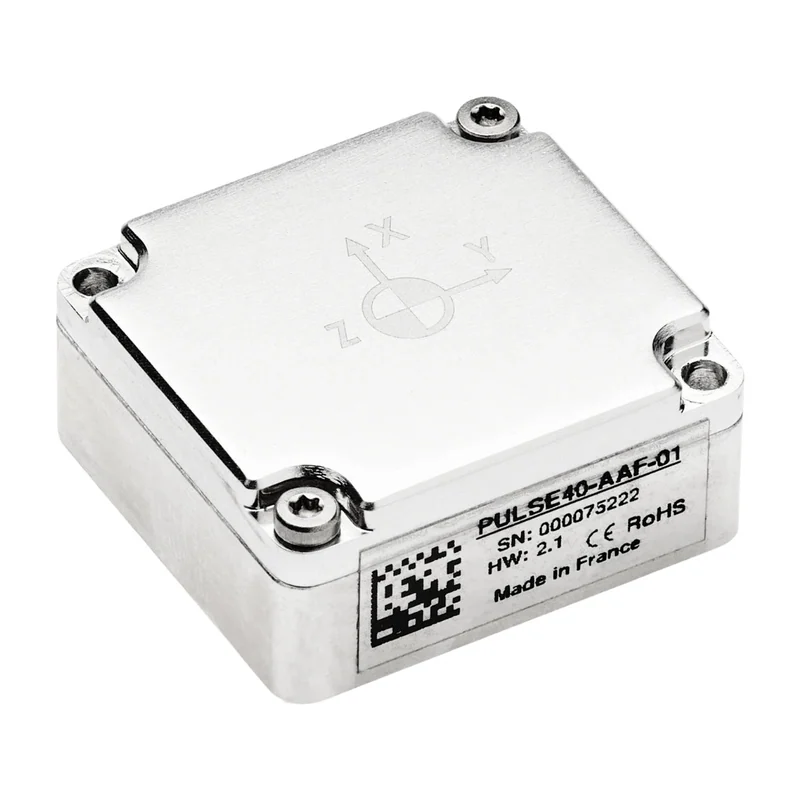

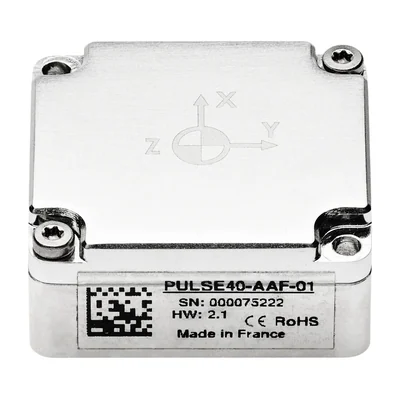

SBG Systems Pulse-40 OEM

Инерциальный модуль SBG Systems Pulse-40 OEM, нестабильность нуля 0,5°/ч

Малогабаритный IMU массой 19 г с гироскопами ± 4000 °/с и нестабильностью нуля 0,5 °/ч; питание 3,3 В, потребление 0,30 Вт.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Pulse-40 OEM
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Инерциальный модуль SBG Systems Pulse-40 OEM, нестабильность нуля 0,5°/ч — питание 3,3 В, диапазон гироскопов ± 4000 °/с, нестабильность нуля гироскопа 0,5 °/ч. Из остального: случайное блуждание угла 0,18 °/√ч. Прочее: масса 19 г, габариты 30 × 28 × 13,3 мм, рабочая температура −40…+85 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные измерительные модули (IMU).

Характеристики

Диапазон гироскопов
± 4000 °/с
Нестабильность нуля гироскопа
0,5 °/ч
Случайное блуждание угла
0,18 °/√ч
Диапазон акселерометров
± 40 g
Нестабильность нуля акселерометров
6 мкg
Частота выдачи данных
до 2 кГц
Протоколы вывода
двоичный sbgECom
Питание
3,3 В
Потребление
0,30 Вт
Масса
19 г
Габариты
30 × 28 × 13,3 мм
Защита
IP50
Рабочая температура
−40…+85 °C
Вибрация
10 g RMS в полосе 20 Гц…2 кГц; 6 g RMS в полосе 20 Гц…4,5 кГц
Ударостойкость
2000 g в течение 0,3 мс
Наработка на отказ
4 000 000 ч
Соответствие стандартам
MIL-STD-810

Описание

Лёгкий инерциальный модуль для аппаратов с высокой угловой динамикой: гироскопы с диапазоном ± 4000 °/с, нестабильностью нуля 0,5 °/ч и случайным блужданием угла 0,18 °/√ч, акселерометры ± 40 g с нестабильностью нуля 6 мкg. Данные выдаются до 2 кГц в протоколе sbgECom, масса 19 г, потребление 0,30 Вт.

Диапазон гироскопов здесь шире, чем у остальных модулей раздела, — запас для быстрых вращений без насыщения датчиков. По нестабильности нуля модуль заметно точнее миниатюрного младшего варианта, но уступает тяжёлым корпусным блокам; по массе и габаритам соотношение обратное — он многократно легче их.

Питание 3,3 В: на плате-носителе нужна стабилизированная линия этого напряжения. Размер в плане 30×28 мм, защита IP50, рабочая температура от −40 до +85 °C. Вибрация до 10 g RMS в полосе 20 Гц – 2 кГц и до 6 g RMS в полосе 20 Гц – 4,5 кГц, удар 2000 g в течение 0,3 мс. Модуль крепят жёстко и ближе к центру масс аппарата.

Характеристики приведены по данным производителя: страница модели ↗
