Инерциальный модуль SBG Systems Pulse-20, нестабильность нуля гироскопа 7 °/ч
SBG Systems · Франция под заказ

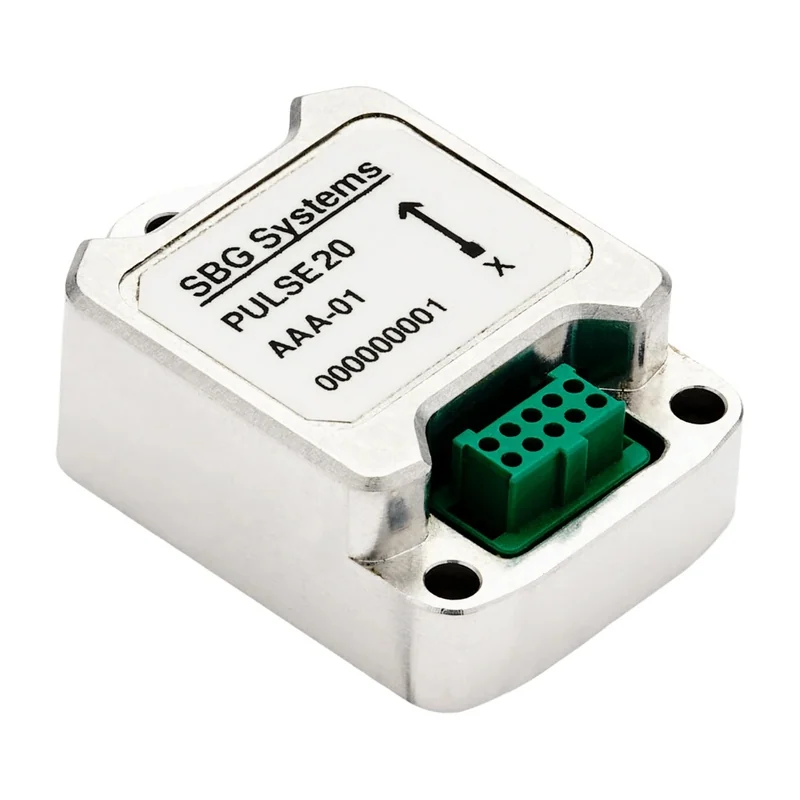

SBG Systems Pulse-20

Инерциальный модуль SBG Systems Pulse-20, нестабильность нуля 7°/ч

Миниатюрный инерциальный модуль массой 10 г: гироскопы ± 1000 °/с с нестабильностью нуля 7 °/ч, акселерометры ± 40 g, выдача данных до 2 кГц.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Pulse-20
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Инерциальный модуль SBG Systems Pulse-20, нестабильность нуля 7°/ч — питание 4–15 В, диапазон гироскопов ± 1000 °/с, нестабильность нуля гироскопа 7 °/ч. Из остального: случайное блуждание угла 0,18 °/√ч. Прочее: масса 10 г, габариты 26,8 × 18,8 × 9,5 мм, рабочая температура −40…+85 °C. Производитель — SBG Systems, Франция; раздел каталога — инерциальные измерительные модули (IMU).

Характеристики

Диапазон гироскопов
± 1000 °/с
Нестабильность нуля гироскопа
7 °/ч
Случайное блуждание угла
0,18 °/√ч
Диапазон акселерометров
± 40 g
Нестабильность нуля акселерометров
14 мкg
Частота выдачи данных
до 2 кГц
Протоколы вывода
двоичный sbgECom
Последовательные порты
RS-422 и RS-232, по одному
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Питание
4–15 В
Потребление
400 мВт
Масса
10 г
Габариты
26,8 × 18,8 × 9,5 мм
Защита
IP50
Рабочая температура
−40…+85 °C
Вибрация
10 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
< 2000 g
Наработка на отказ
50 000 ч
Соответствие стандартам
MIL-STD-810

Описание

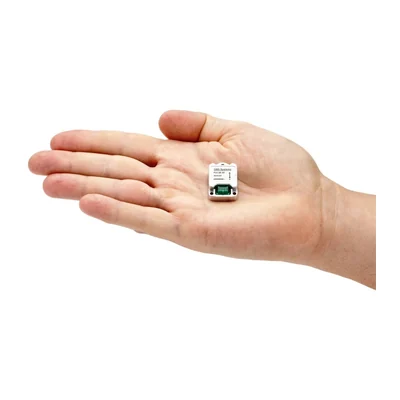

Компактный IMU для автопилотов и стабилизированных подвесов малых аппаратов: корпус 26,8×18,8×9,5 мм, масса 10 г, потребление 400 мВт. Гироскопы с диапазоном ± 1000 °/с, нестабильностью нуля 7 °/ч и случайным блужданием угла 0,18 °/√ч, акселерометры ± 40 g с нестабильностью нуля 14 мкg; данные выдаются с частотой до 2 кГц в двоичном протоколе sbgECom.

При нестабильности нуля 7 °/ч длительное автономное счисление курса на модуле не строят, ориентацию корректируют по спутниковой навигации или другим внешним данным. Диапазон гироскопов ± 1000 °/с даёт запас для резких манёвров.

Интерфейсы — RS422, RS232 и CAN 2.0 A/B до 1 Мбит/с, питание 4–15 В. Защита IP50, рабочая температура от −40 до +85 °C, вибрация до 10 g RMS в полосе 20 Гц – 2 кГц, наработка на отказ 50 000 ч. Ставят жёстко и ближе к центру масс: смещение от центра вращения добавляет в показания акселерометров центростремительную составляющую.

Характеристики приведены по данным производителя: страница модели ↗
