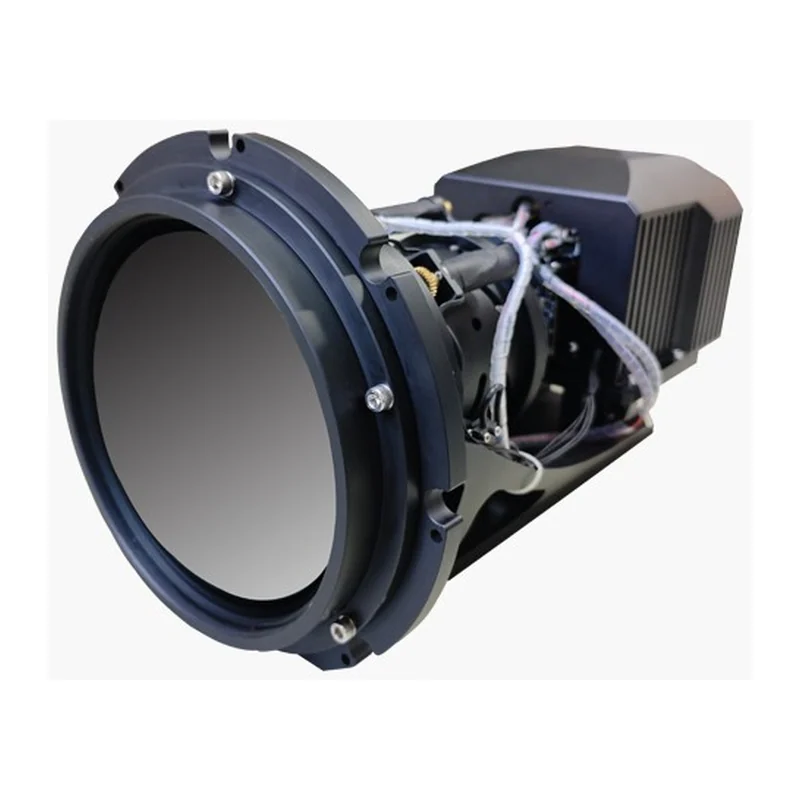

Охлаждаемый MWIR-модуль Savgood SG-MWZ06N-M40660, 640×512 / 15 мкм
Savgood · Китай под заказ
Savgood SG-MWZ06N-M40660

Охлаждаемый MWIR-модуль Savgood SG-MWZ06N-M40660, 640×512, 15 мкм, зум 40–660 мм

Охлаждаемый MWIR-модуль на MCT 640×512 с шагом 15 мкм и зумом 16,5× 40–660 мм; NETD не более 25 мК, выходы сеть, CVBS и SDI.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Savgood SG-MWZ06N-M40660
Производитель
Savgood, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Охлаждаемый MWIR-модуль Savgood SG-MWZ06N-M40660, 640×512, 15 мкм, зум 40–660 мм — зум 16,5x (f=40–660 мм), разрешение 640×512, сенсор охлаждаемая ИК-матрица на теллуриде кадмия и ртути (MCT). Из остального: шаг пикселя 15 мкм, видеовыход сеть, CVBS, SDI. Производитель — Savgood, Китай; раздел каталога — модули SWIR и охлаждаемые MWIR.

Характеристики

Зум
16,5x (f=40–660 мм)
Сенсор
охлаждаемая ИК-матрица на теллуриде кадмия и ртути (MCT)
Разрешение
640×512
Шаг пикселя
15 мкм
NETD
≤ 25 мК
Видеовыход
сеть, CVBS, SDI
Потребление
установившееся 20 Вт, пиковое 65 Вт
Число пикселей
327 680 пикселей (расчёт по разрешению)
Формат матрицы
9,6×7,68 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
12,29 мм (расчёт по размеру матрицы)

Описание

Охлаждаемая тепловизионная камера с длиннофокусным трансфокатором: матрица на теллуриде кадмия и ртути 640×512 с шагом 15 мкм, NETD не более 25 мК, объектив 40–660 мм с кратностью 16,5×. Назначение — дистанционный тепловой осмотр удалённых объектов: линий электропередачи, трубопроводов, промышленных площадок, а также поисково-спасательные работы и мониторинг пожаров.

Длинный конец объектива у модуля дальше, чем у других зум-камер раздела, зато начальное поле зрения уже, поэтому для обзора сцены он подходит хуже камер с более широким коротким концом. Видео выводится по сети, CVBS и SDI.

Потребление: установившееся 20 Вт, пиковое 65 Вт — источник и проводку рассчитывают на пиковое значение. Формат матрицы 9,6×7,68 мм. Спектральный диапазон, напряжение питания, масса и габариты в данных не указаны, их сверяют по документации до проектирования подвеса.

Характеристики приведены по данным производителя: страница модели ↗
