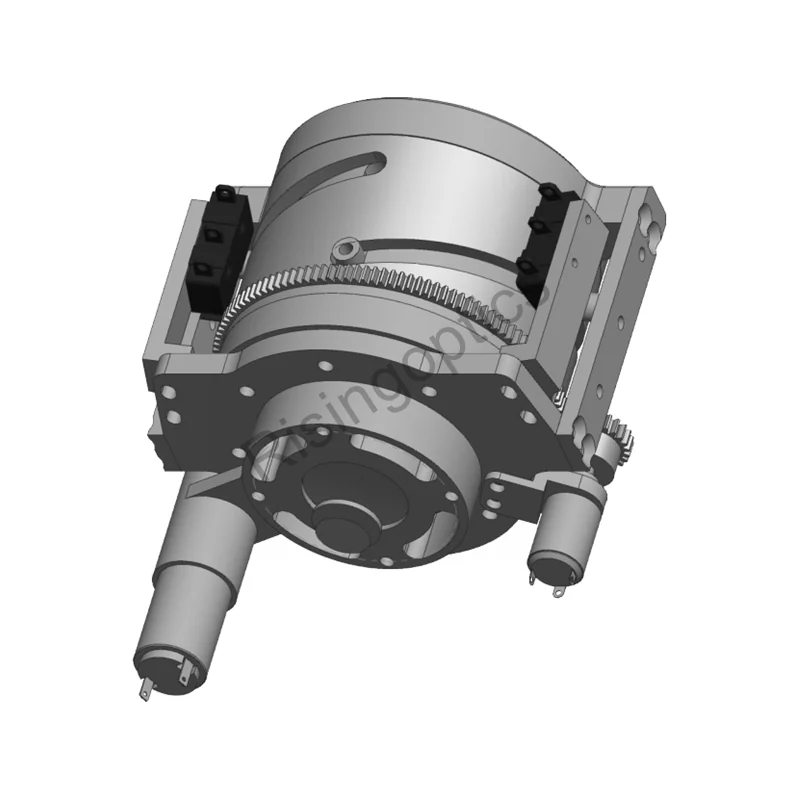

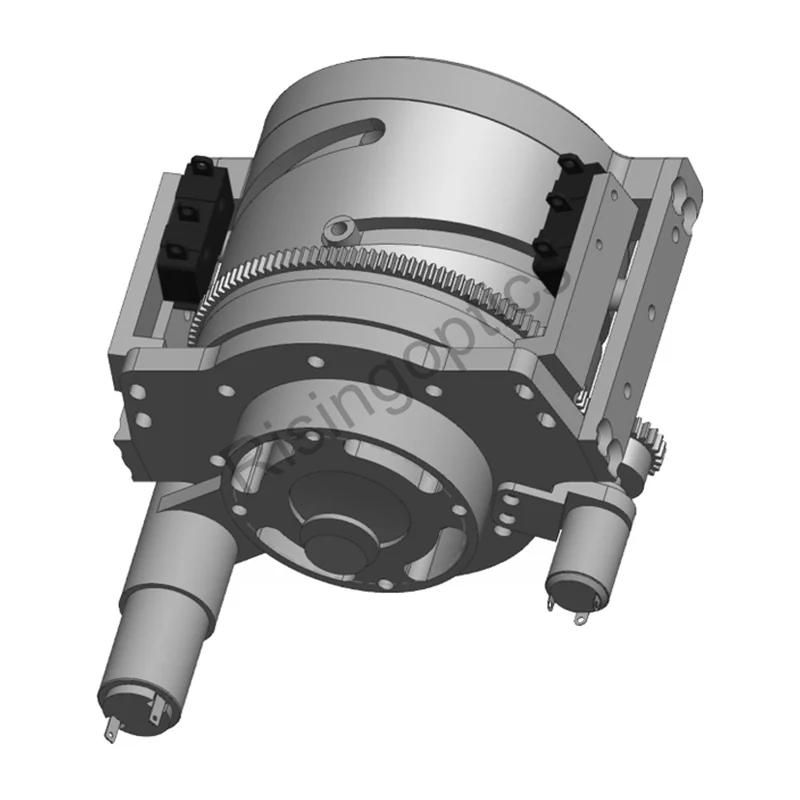

ИК-объектив LWIR Rising RS60&20F1.2&1.0, двухпольный 20/60 мм
Двухпольный (Dual-FOV) длинноволновый объектив с переключением 20 и 60 мм одним приводом — компромисс между зумом и фиксом при ограниченной массе подвеса.
- Артикул
- RS60&20F1.2&1.0
- Производитель
- Rising Optics, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: фокусное расстояние, относительное отверстие — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусные расстояния
- 20 / 60 мм (проверено расчётом по заявленным углам: 20,0 мм и 60,0 мм — данные карточки самосогласованы)
- Спектральный диапазон
- 8–12 мкм (LWIR)
- Целевая матрица
- 640×512, шаг пикселя 12 мкм
- Широкое поле зрения
- 21,74° × 17,46°
- Узкое поле зрения
- 7,32° × 5,86°
- Масса
- не более 400 г
- Тип фокусировки
- моторизованная
- Привод
- двигатель постоянного тока, 12 В
- Механизм переключения
- одна подвижная группа линз одновременно переключает фокусное расстояние и наводит на резкость — требуется один привод вместо двух, как в схемах непрерывного зума
- Материал оптики
- германий или халькогенидное стекло IG206
- Относительное отверстие (F
- F
- Внешнее покрытие
- AR (просветляющее)
- Относительное #)
- 1.0 / F/1.2
- Рабочая температура
- −40…+60 °C
Описание
Длинноволновый объектив с двумя фиксированными полями зрения, 20 и 60 мм. Ставится в подвес, где нужен выбор масштаба, но нет запаса массы и места под непрерывный зум.
Широкий угол 21,74° × 17,46° при F/1.0, узкий 7,32° × 5,86° при F/1.2; матрица 640×512 с шагом пикселя 12 мкм, спектр 8–12 мкм. Переключение делает одна подвижная группа линз — она заодно наводит на резкость, поэтому хватает единственного привода, двигателя постоянного тока 12 В. Масса не более 400 г.
Промежуточных фокусных расстояний схема не даёт: доступны только два поля. Оптика из германия или IG206 с просветляющим покрытием AR, рабочая температура −40…+60 °C.
Характеристики приведены по данным производителя: страница модели ↗
