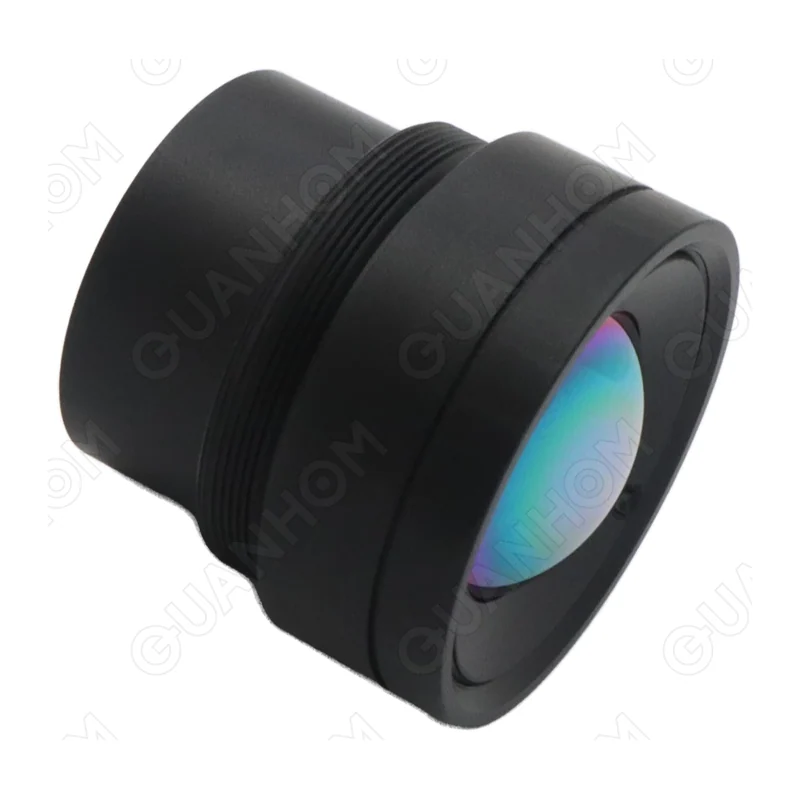

Объектив тепловизионный Quanhom GLA045211A
Атермализованный широкоугольник 4,52 мм f/1,1 массой до 38 г с рабочим диапазоном до +80 °C. Применяется в тепловизионных модулях БПЛА и компактных камерах наблюдения.
- Артикул
- GLA045211A
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 4,52 мм
- Относительное отверстие
- f/1,1
- Спектральный диапазон
- 8–12 мкм
- Угол обзора
- 80,7° по горизонтали (640×512, 12 мкм); 99° с учётом дисторсии
- Целевая матрица
- формат Ø10 мм; 640×512, 384×288, 336×256, 320×240
- Тип фокусировки
- фиксированный, пассивная атермализация
- Тип крепления
- резьбовое
- Масса
- не более 38 г
- Габариты
- Ø29 × 25,5 мм
- Рабочая температура
- −40…+80 °C
- Температура хранения
- −60…+85 °C
- Защита передней линзы
- IP67
- Внешнее покрытие
- AR
Описание
GLA045211A — объектив постоянного фокуса с пассивной атермализацией для неохлаждаемых тепловизоров диапазона 8–12 мкм. Резкость сохраняется без перефокусировки во всём рабочем диапазоне температур, что критично для аппаратуры на подвижных носителях.
Фокусное расстояние 4,52 мм, относительное отверстие f/1,1, формат изображения Ø10 мм. Горизонтальный угол зрения на матрице 640×512 с шагом 12 мкм — 80,7°; с учётом дисторсии производитель указывает полный угол 99° для этой же матрицы.
Крепление резьбовое, габариты Ø29 × 25,5 мм, масса менее 38 г. Рабочая температура −40…+80 °C, хранение −60…+85 °C — верхняя граница выше, чем у большинства объективов линейки. Герметизация передней линзы IP67, внешнее покрытие — просветляющее AR.
Ограничение: покрытие AR без алмазоподобного слоя менее стойко к абразивному износу, чем DLC-исполнения, — для открытой установки на подвижной технике это стоит учитывать.
Характеристики приведены по данным производителя: страница модели ↗
