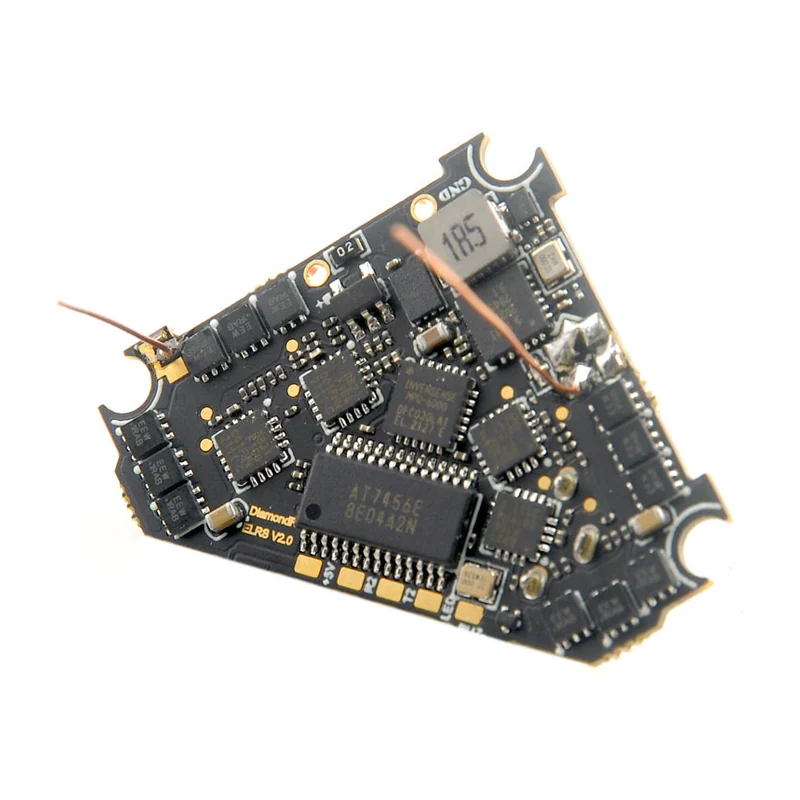

Полётный контроллер Happymodel DiamondF4 ELRS/FRSKY AIO 5-IN-1 Flight controller built-in OPENVTX ESC OSD Receiver
Happymodel · Китай под заказ
Happymodel DiamondF4 ELRS/FRSKY AIO 5-IN-1 Flight controller built-in OPENVTX ESC OSD Receiver

Полётный контроллер Happymodel DiamondF4 ELRS/FrSky AIO, 1S, OpenVTX

Оригинальное название: Happymodel DiamondF4 ELRS/FRSKY AIO 5-IN-1 Flight controller built-in OPENVTX ESC OSD Receiver

Плата 5-в-1 под 1S на STM32F411CEU6: приёмник ELRS 2,4 ГГц по SPI, видеопередатчик OpenVTX до 400 мВт, питание 2,9–4,35 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Happymodel DiamondF4 ELRS/FRSKY AIO 5-IN-1 Flight controller built-in OPENVTX ESC OSD Receiver
Производитель
Happymodel, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: монтажные отверстия, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Happymodel DiamondF4 ELRS/FrSky AIO, 1S, OpenVTX — процессор STM32F411CEU6 (100 МГц, 512 КБ флеш-памяти), диапазон частот 2,4 ГГц, питание 1S LiPo или LiHV, 2,9–4,35 В. Из остального: датчики MPU-6000, ICM20689 или BMI270 по SPI. Производитель — Happymodel, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F411CEU6 (100 МГц, 512 КБ флеш-памяти)
Датчики
MPU-6000, ICM20689 или BMI270 по SPI
Питание
1S LiPo или LiHV, 2,9–4,35 В
Прошивка регулятора
O_H_5_REV16_8.HEX
Протокол по умолчанию
DShot600
Частота пакетов
50 Гц/150 Гц/250 Гц/500 Гц
Версия прошивки ExpressLRS
2.0
Диапазон частот
2,4 ГГц
Антенна
проволочная из эмалированной меди, 5 см
Протокол приёмника
SPI ExpressLRS
Прошивка видеопередатчика
OpenVTX, SmartAudio 2.1, режимы Pit и RCE
Мощность передатчика
0 (Pit), RCE, 25, 100, 400 мВт
Ток по линии 5 В
менее 650 мА при 400 мВт
Регулятор
4-в-1 BLHeli_S на EFM8BB21: 5 А длительно, 6 А пик (3 с) на канал
BEC
5 В, 1 А
Каналы видеопередатчика
48
Исполнения по приёмнику
ELRS 2.0 (SPI), FrSky D8 (SPI), FlySky AFHDS / AFHDS-2A (SPI)
Статус производства
снята с производства (по странице производителя)

Описание

Для однобаночных микроквадрокоптеров — плата 5-в-1 на STM32F411CEU6 (100 МГц, 512 КБ флеш-памяти): полётный контроллер, встроенный регулятор 4-в-1 на BLHeli_S — 5 А длительно и 6 А в течение 3 с на канал, протокол DShot600 по умолчанию, приёмник и видеопередатчик OpenVTX. Питание — 1S, от 2,9 до 4,35 В; гироскоп — MPU-6000, ICM20689 или BMI270 на шине SPI.

В исполнении ELRS приёмник работает по SPI на 2,4 ГГц с частотой пакетов 50, 150, 250 или 500 Гц, антенна — провод из эмалированной меди. Видеопередатчик в версии DiamondF4FR V3.2 выдаёт до 400 мВт, ступени — 25, 100 и 400 мВт; ток по линии 5 В при 400 мВт — менее 650 мА. В отличие от соседних плат под многобаночные сборки, эта работает только от 1S.

Проволочную антенну приёмника выводят подальше от карбона и силовых проводов. Исполнение по приёмнику — ELRS или FrSky — выбирают под используемую аппаратуру управления.

Производитель отметил плату как снятую с производства, поэтому поставка зависит от остатков у дистрибьюторов. Кроме ELRS и FrSky выпускалось исполнение с приёмником FlySky AFHDS / AFHDS-2A, у каждого своя целевая прошивка Betaflight.

Характеристики приведены по данным производителя: страница модели ↗
