Плата распределения питания GEPRC PDB Hexacopter, 3–8S, 6×60 А, датчик тока
Оригинальное название: GEPRC PDB Hexacopter Power Distribution Board
Плата распределения питания на шесть регуляторов для гексакоптера: 3–8S LiPo, 60 А на канал и 80 А пиково, датчик тока, 53 × 53 мм, 11,8 г.
- Артикул
- PDB Hexacopter
- Производитель
- GEPRC, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: выходной ток — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Плата распределения питания GEPRC PDB Hexacopter, 3–8S, 6×60 А, датчик тока — питание 3–8S LiPo; 60 А на канал / 360 А всего, пик 80 А / 480 А, тип плата распределения питания, 6 каналов, с датчиком тока, разъём XT90+ (в комплекте); SH1.0-10P к полётному контроллеру. Из остального: монтажные отверстия 30 × 30 мм. Прочее: масса 11,8 г, габариты 53 × 53 мм. Производитель — GEPRC, Китай; раздел каталога — модули питания и датчики тока.
Характеристики
- Тип
- плата распределения питания, 6 каналов, с датчиком тока
- Питание
- 3–8S LiPo; 60 А на канал / 360 А всего, пик 80 А / 480 А
- Разъём
- XT90+ (в комплекте); SH1.0-10P к полётному контроллеру
- Монтажные отверстия
- 30 × 30 мм
- Масса
- 11,8 г
- Габариты
- 53 × 53 мм
- Комплектация
- плата, 2 конденсатора 50 В 2200 мкФ, 2 разъёма XT90+ с проводом 10 AWG, кабель SH1.0-10P — 8P, 8 демпферов M3×8
Описание

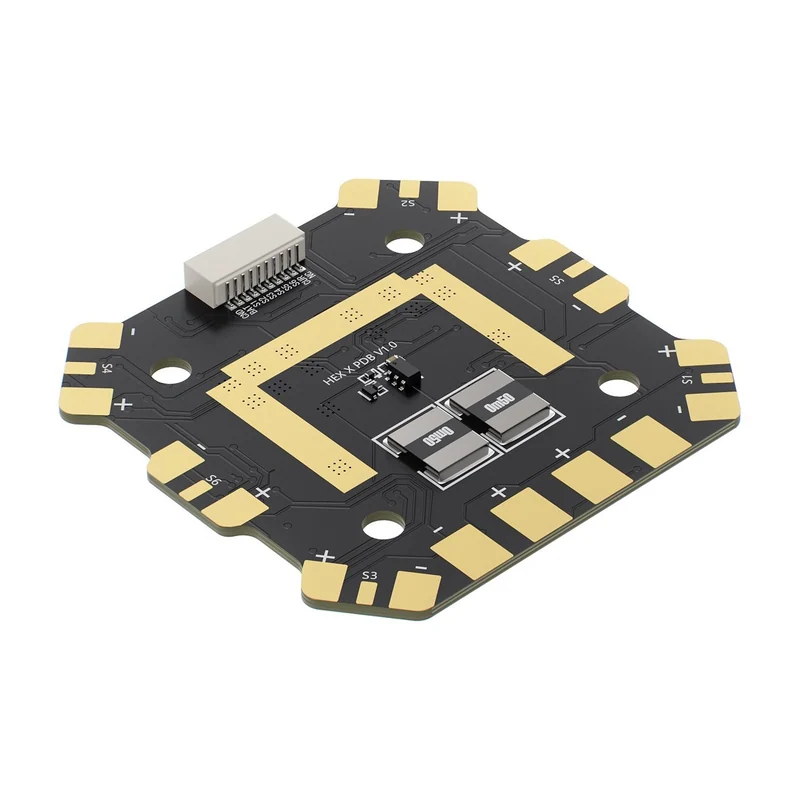

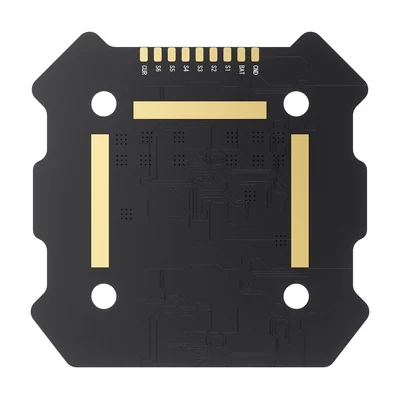

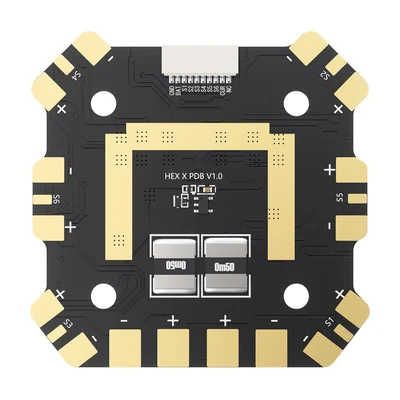

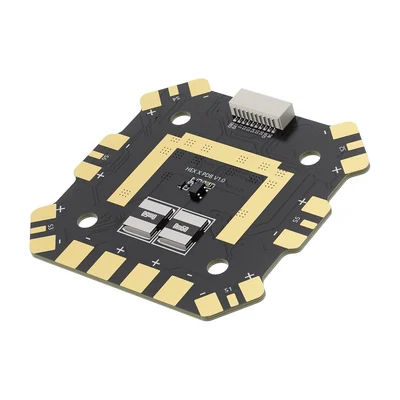

Лёгкая плата массой 11,8 г распределяет питание батареи 3–8S LiPo на шесть регуляторов хода гексакоптера. Длительный ток — 60 А на канал, 360 А суммарно; пиковый — 80 А на канал и 480 А суммарно. Размер 53 × 53 мм, крепёжные отверстия 30 × 30 мм, на плате установлен датчик тока.
В отличие от соседних модулей питания, которые питают полётный контроллер и измеряют ток батареи, эта плата разводит силовую шину сразу на шесть каналов. Поставляется комплектом для сборки: два конденсатора 50 В 2200 мкФ, два разъёма XT90+ с защитными колпачками на проводе 10 AWG, кабель SH1.0-10P — 8P (EP-106) к полётному контроллеру и восемь демпферов M3×8 для развязки стека от вибраций.
Регуляторы подбирают под 60 А длительно и 80 А пиково на канал. Конденсаторы на 50 В из комплекта имеют запас по напряжению для батареи 8S, их ставят у входа платы. Шаг крепления 30 × 30 мм сверяют с полётным контроллером до сборки стека.
Характеристики приведены по данным производителя: страница модели ↗
