Приёмник ADS-B Exceed VS36-12D, MAVLink 2, 8 г, дальность 250 км
Оригинальное название: Exceed VS36-12D
Приёмник ADS-B режима S для беспилотников и малых станций: −90 дБм, около 250 км, 60 мА при 5 В, выход MAVLink 2 и вывод тревоги о сближении.
- Артикул
- VS36-12D
- Производитель
- Exceed, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Компоненты систем обнаружения БПЛА»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Приёмник ADS-B Exceed VS36-12D, MAVLink 2, 8 г, дальность 250 км — интерфейс UART 3,3 В, 9600–921 600 бод, XH1.25-4P, питание 3,7–9 В, частота 1090 МГц. Из остального: чувствительность −90 дБм. Прочее: масса около 8 г, габариты 50 × 38 × 5 мм, рабочая температура −40…+85 °C. Производитель — Exceed, Китай; раздел каталога — ADS-B, Remote ID и транспондеры.
Характеристики
- Частота
- 1090 МГц
- Чувствительность
- −90 дБм
- Дальность приёма
- около 250 км (антенна 5 dBi)
- Число целей
- более 100
- Выходные форматы
- DF17/DF18, все сообщения режима S, MAVLink 2, расшифрованные данные
- Интерфейс
- UART 3,3 В, 9600–921 600 бод, XH1.25-4P
- Антенный разъём
- IPEX 1, 50 Ом
- Питание
- 3,7–9 В
- Потребление
- 60 мА при 5 В
- Габариты
- 50 × 38 × 5 мм
- Масса
- около 8 г
- Рабочая температура
- −40…+85 °C
Описание

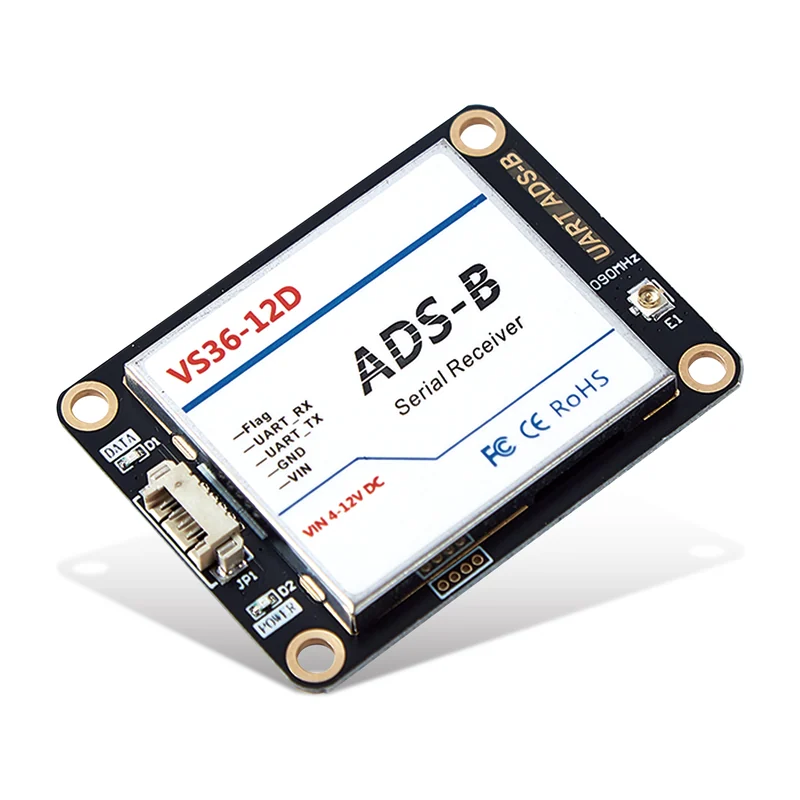

VS36-12D — компактный приёмник ADS-B режима S в корпусе 50×38×5 мм массой около 8 г. Типовой ток потребления — 60 мА при 5 В, допустимое питание — от 3,7 до 9 В, рабочая температура — от −40 до +85 °C.
Входной тракт состоит из двух узкополосных фильтров и малошумящего усилителя, за ними — схема с большим динамическим диапазоном, которая одинаково принимает близкие и дальние борта. Чувствительность — −90 дБм, дальность приёма с антенной 5 dBi — около 250 км, одновременно отслеживается более 100 целей. Антенный вход — IPEX первого поколения, 50 Ом, с защитой от грозовых наводок.

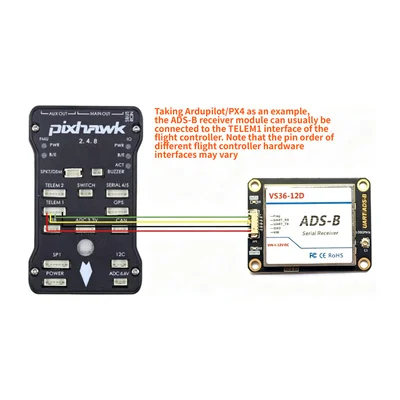

Двухъядерный процессор сам декодирует сообщения и оценивает риск столкновения: при обнаружении борта или угрозы сближения выставляется логический вывод Flag. На выход по UART (3,3 В, 9600–921 600 бод, разъём XH1.25-4P) идут сырые сообщения — только DF17/DF18 или все форматы режима S с уровнем сигнала, — пакеты MAVLink 2 или расшифрованные данные: ICAO, рейс, координаты, высота, скорость и курс. В режиме MAVLink модуль подключается к автопилоту напрямую.
Применение — беспилотники и малая авиация, а также мосты, буи, заградительные огни и небольшие наземные станции.
Характеристики приведены по данным производителя: страница модели ↗
