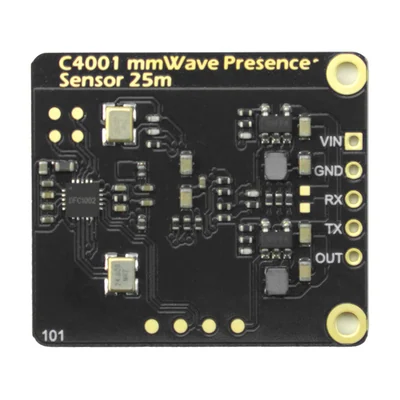

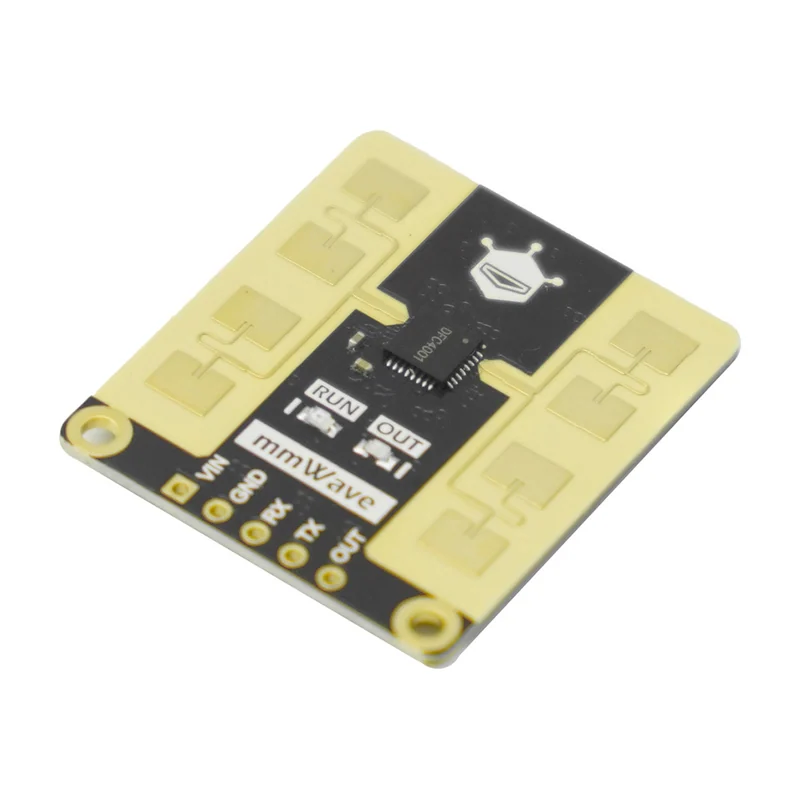

Радар присутствия DFRobot mmWave C4001 SEN0609
Миллиметровый радар для обнаружения присутствия и движения человека там, где ИК-датчики теряют неподвижный объект. Даёт также дистанцию и скорость цели.
- Артикул
- SEN0609
- Производитель
- DFRobot, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: процессор — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Частота
- 24 ГГц, модуляция FMCW
- Дальность
- до 25 м по движению; до 16 м по присутствию
- Диапазон измерения
- расстояние 1,2–25 м; скорость 0,1–10 м/с
- Угол обзора
- 100° × 40°
- Интерфейс
- UART и цифровой выход высокий/низкий уровень
- Скорость обмена
- 9600 бод (по умолчанию)
- Питание
- 3,3 В / 5 В
- Рабочая температура
- −40…+85 °C
- Габариты
- 26 × 30 мм
- Комплектация
- модуль, гребёнка 5 контактов
Описание
Модуль работает на частоте 24 ГГц с частотно-модулированным непрерывным сигналом (FMCW). Такой принцип позволяет фиксировать микродвижения — дыхание сидящего или спящего человека, — поэтому датчик определяет присутствие, а не только перемещение. Дальность обнаружения движения достигает 25 м, устойчивого обнаружения присутствия — 16 м.
Помимо факта присутствия модуль выдаёт дистанцию до цели в диапазоне 1,2–25 м и скорость от 0,1 до 10 м/с. Диаграмма направленности 100° × 40°: широкая по горизонтали и узкая по вертикали, что удобно при монтаже вдоль коридора или помещения. Производитель приводит три схемы установки — потолочную для покрытия комнаты, наклонную и горизонтальную для направленного контроля зоны.
Вывод данных — по UART со скоростью 9600 бод по умолчанию, плюс цифровой выход с уровнем высокий/низкий для прямого управления нагрузкой или входом контроллера. Питание 3,3 или 5 В. Диапазон рабочих температур −40…+85 °C, на показания не влияют пыль, освещённость, влажность и шум. Модуль не различает людей и другие движущиеся объекты — селекция цели остаётся задачей прикладной логики.
Характеристики приведены по данным производителя: страница модели ↗
