Датчик расстояния до молнии DFRobot SEN0290, Gravity I2C
Датчик грозы DFRobot SEN0290 (Gravity, I2C): регистрирует молниевые разряды и оценивает расстояние до грозового фронта, питание 3,3–5,5 В, 30 × 22 мм, 10 г.
- Артикул
- SEN0290
- Производитель
- DFRobot, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: диапазон измерения, рабочий ток, рабочая температура — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Артикул
- SEN0290
- Питание
- 3,3–5,5 В
- Разрешение по дальности
- 1–4 км
- Интерфейс
- Gravity I2C, логические уровни от 0 до VCC
- Габариты
- 30 × 22 мм
- Масса
- 10 г
- Дальность обнаружения
- до 40 км
Описание

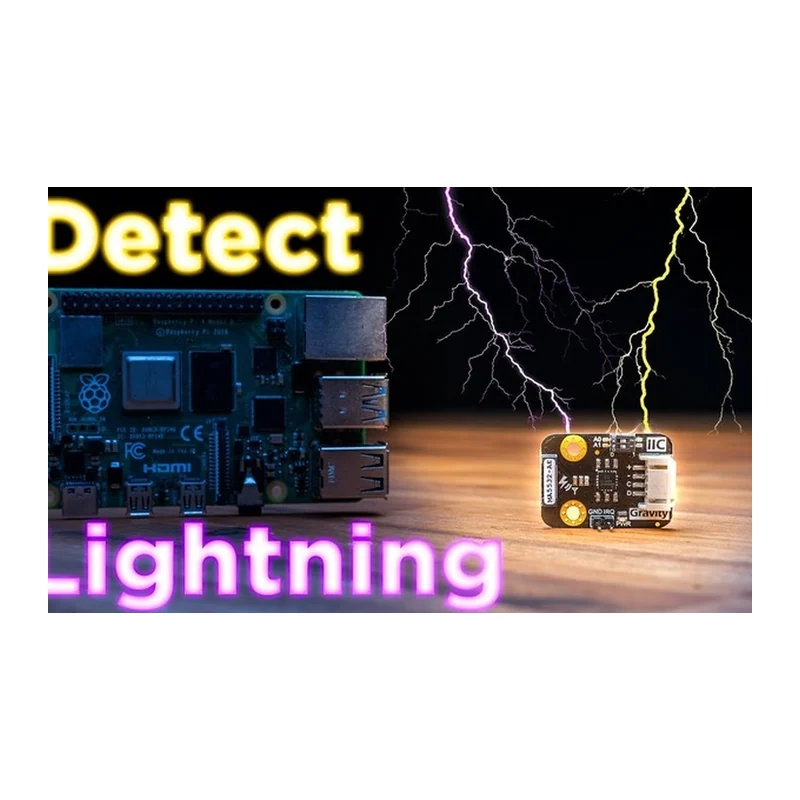

Внутри SEN0290 — микросхема AS3935 Franklin и ферритовая антенна Coilcraft MA5532-AE. Модуль ловит радиоимпульсы молний на удалении до 40 км и выдаёт оценку расстояния до передней кромки грозы в 15 ступенях с шагом от 1 до 4 км, плюс относительную интенсивность разряда — 21-битное число без физической единицы. Точку удара он не определяет, расстояние — именно оценка.
В AS3935 встроено подавление техногенных помех и есть режимы для помещения и улицы; режим «улица» не означает защиту платы от воды. Связь по I2C через разъём Gravity с тремя адресами на выбор — 0x03, 0x02, 0x01, — логические уровни от 0 до VCC, питание 3,3–5,5 В. Отдельный вывод IRQ сообщает контроллеру о событии, и по регистру прерывания отличают молнию от помехи.
Плата 30 × 22 мм; в комплекте штыревой разъём XH2.54-2P и четырёхпроводный кабель Gravity I2C/UART. Для полётов модуль ставят на наземную станцию или метеомачту площадки: он заранее показывает приближение грозы. На качество приёма влияют место установки и электрические шумы рядом — БП, моторы, импульсные преобразователи.
Характеристики приведены по данным производителя: страница модели ↗
