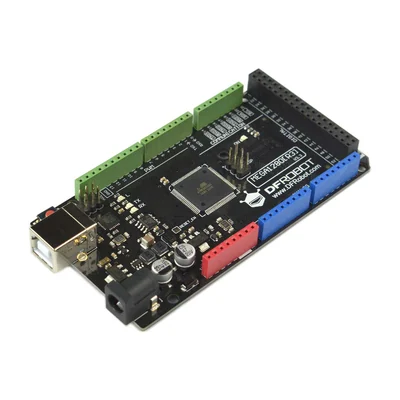

Плата разработчика DFRobot DFR0003 — DFRduino Mega1280 (Arduino Mega Compatible)
DFRobot · Китай под заказ
DFR0003

Плата разработчика DFRobot DFR0003 на ATmega1280, 16 МГц, 54 входа-выхода

Плата DFRduino Mega1280, совместимая с Arduino Mega: ATmega1280 на 16 МГц, 128 КБ флеш-памяти, 8 КБ SRAM, 54 цифровых входа-выхода и 16 аналоговых входов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
DFR0003
Производитель
DFRobot, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: процессор, рабочая температура, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул
DFR0003
Память
128 КБ, из них 4 КБ — загрузчик
Частота
16 МГц
Питание
3–16 В (20 В макс.)
Оперативная память SRAM
8 КБ
Микроконтроллер
ATmega1280
Рекомендуемое входное напряжение
7–12 В
Предельное входное напряжение
6–20 В
Цифровые входы-выходы
54 (из них 14 с ШИМ)
Аналоговые входы
16
Ток на один вывод
40 мА
Ток по шине 3,3 В
50 мА
Память EEPROM
4 КБ
Тактовая частота
16 МГц
Совместимая батарея
1–3S (расчёт по питанию 3–16 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)

Описание

DFRobot DFR0003 (DFRduino Mega1280) — плата разработчика, совместимая с Arduino Mega, на микроконтроллере ATmega1280 с тактовой частотой 16 МГц. Флеш-память — 128 КБ, из них 4 КБ занимает загрузчик, SRAM — 8 КБ, EEPROM — 4 КБ.

54 цифровых входа-выхода, из них 14 с ШИМ, и 16 аналоговых входов; ток на вывод — до 40 мА, по шине 3,3 В — до 50 мА. Рекомендуемое входное напряжение — 7–12 В, предельное — 6–20 В.

Много линий ввода-вывода делают плату удобной для стендов, где одновременно опрашивают десятки датчиков и концевиков. DFRobot публикует к плате вики со схемой подключения и примерами кода.

Характеристики приведены по данным производителя: страница модели ↗
