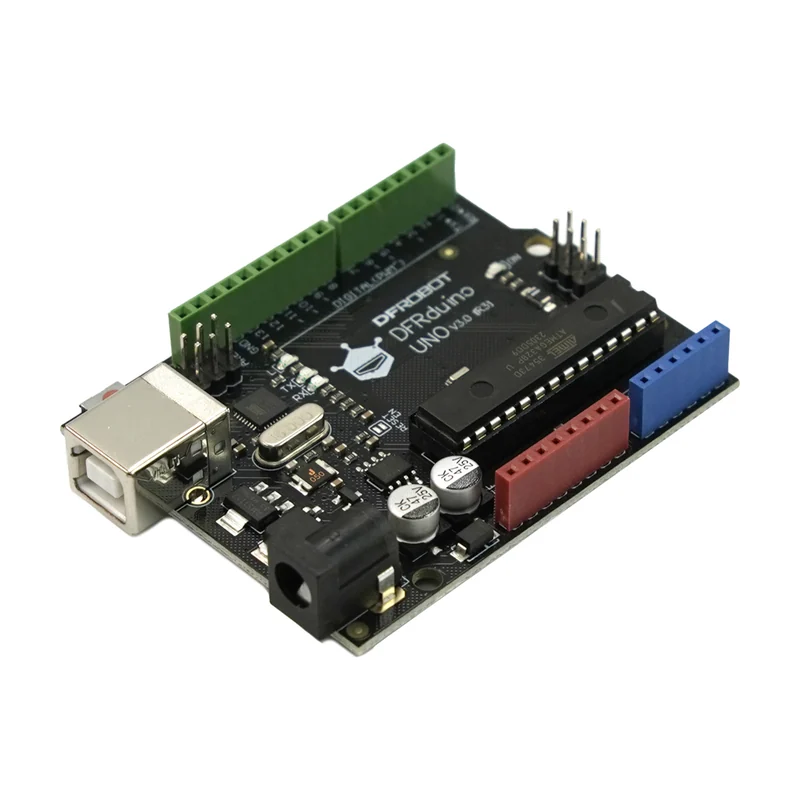

Плата разработчика DFRobot DFRduino UNO R3 DFR0216 — ATmega328 DIP, 16 МГц, совместима с Arduino Uno
DFRobot · Китай под заказ
DFR0216

Плата разработчика DFRobot DFR0216 на ATmega328, загрузчик Arduino Uno

Плата, совместимая с Arduino Uno, на ATmega328 в DIP-корпусе: 16 МГц, 14 цифровых линий (6 с ШИМ), 6 аналоговых входов, питание по USB или 7–12 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
DFR0216
Производитель
DFRobot, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: процессор, рабочая температура — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул
DFR0216
Выход
5 В и 3,3 В
Память
32 КБ (ATmega328)
Габариты
75×54×15 мм
Микроконтроллер
ATmega328 (в корпусе DIP)
Питание
внешнее питание не требуется при подключении по USB, иначе 7–12 В вход
Тактовая частота
16 МГц
Загрузчик
Arduino Uno
Назначение
поддерживает обмен и питание по USB (внешний источник не нужен)
Цифровые входы-выходы
14 (из них 6 с ШИМ)
Аналоговые входы
6
Ток на один вывод
40 мА
Ток по шине 3,3 В
50 мА
Оперативная память SRAM
2 КБ (ATmega328)
Память EEPROM
1 КБ (ATmega328)

Описание

Учебно-отладочная плата DFRduino UNO R3, совместимая с Arduino Uno: микроконтроллер ATmega328 в DIP-корпусе на 16 МГц, память 32 КБ, SRAM 2 КБ и EEPROM 1 КБ, загрузчик Arduino Uno. На ней макетируют опрос датчиков, управление сервоприводами и простую периферию до переноса логики на целевую плату. Габариты 75×54×15 мм.

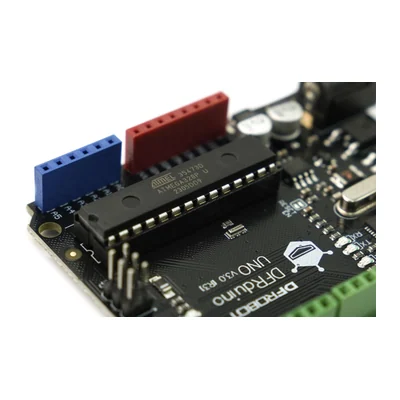

Беспроводной связи на плате нет. Зато совместимость с Arduino Uno даёт готовые скетчи, библиотеки и шилды под этот формат, а микроконтроллер в выводном DIP-корпусе проще перепаять, чем планарный.

По USB плата питается и обменивается данными без внешнего источника, автономно — от входа 7–12 В. Выходы 5 В и 3,3 В годятся для датчиков, но ток по шине 3,3 В ограничен 50 мА, а нагрузка на один вывод — 40 мА: двигатели и мощные светодиоды подключают через драйверы.

Характеристики приведены по данным производителя: страница модели ↗
